在默认设置下,每个杆件和荷载工况的截面类别在设计模块中自动确定。 然而,在截面的输入窗口中,用户也可以手动指定截面类别,例如在验算中不包括局部屈曲的情况。

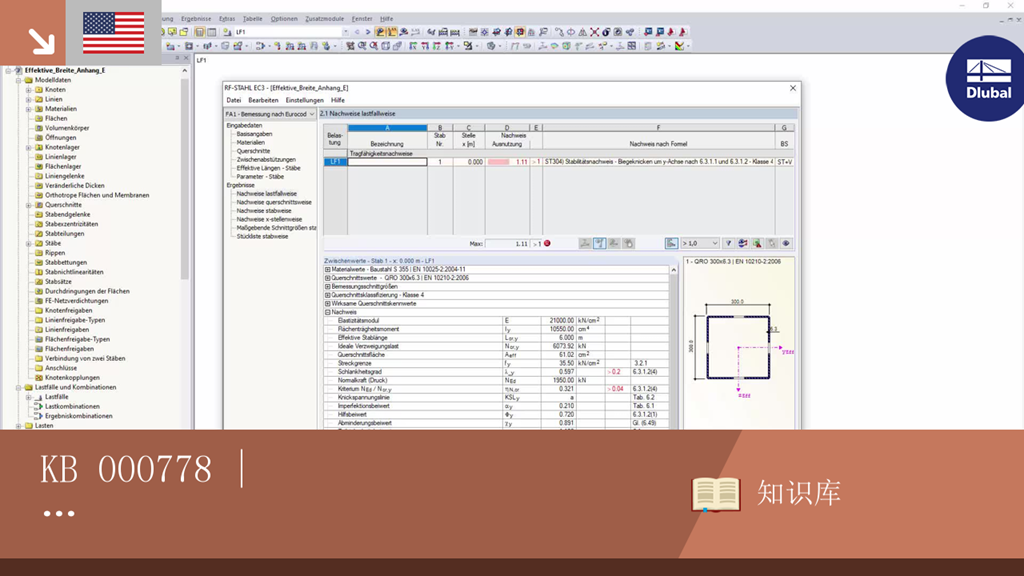

KB 000778 | 按照欧洲规范对钢和铝结构件进行手动截面分类手动分类
链接
您有什么问题想问的吗?
In der Standardeinstellung wird in den Bemessungsmodulen die Querschnittsklasse für jeden Stab und Lastfall automatisch bestimmt. In der Eingabemaske der Querschnitte kann der Nutzer die Querschnittsklasse jedoch auch manuell vorgeben, zum Beispiel wenn lokales Beulen konstruktiv ausgeschlossen ist.
截面分类的目的是为了确定截面在板件发生局部屈曲时的承载能力和转动能力。 在 EN 1999-1-1 的 6.1.4.2 (1) 中定义了四类截面。
附加模块 RF-/STEEL EC3 在进行每一个设计计算之前对截面进行详细的分类。 Damit wird die Empfindlichkeit aller Teile des Querschnitts in Bezug auf lokales Beulen bewertet. Die hierbei festgestellte Querschnittsklasse wirkt sich auf die Ermittlung der Tragfähigkeit und der Rotationskapazität aus.
Das Querschnittsprogramm DUENQ ermittelt die wirksamen Querschnittswerte dünnwandiger Profile gemäß Eurocode 3 und Eurocode 9. 或者,程序还可以按照单纯形法对一般截面进行塑性设计。 Bei diesem Verfahren werden die plastischen Querschnittsreserven für elastisch ermittelte Schnittgrößen iterativ bestimmt.Folgendes Beispiel beschreibt die wirksamen Querschnittswerte im Bereich einer Ausklinkung eines I-förmigen Walzprofils. Anschließend werden die Ergebnisse mit einer plastischen Analyse verglichen.
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
- 可以设计五种抗震结构体系 (SFRS),即特殊弯矩坐标系(SMF)、中间弯矩坐标系(IMF)、普通弯矩坐标系(OMF)、普通弯矩坐标系(OCBF)和特殊弯矩坐标系(SCBF) )
- 腹板和翼缘宽厚比的延性验算
- 计算梁的稳定性支撑所需的强度和刚度
- 计算梁的稳定性支撑的最大间距
- 计算梁在铰处所需的支撑强度
- 计算柱子所需强度,可以选择忽略所有弯矩、剪力和扭矩以达到超强极限状态
- 计算柱和支撑的长细比
抗震验算的结果分为两部分: 杆件要求和连接要求。
在“抗震要求”中规定了抗弯和抗剪强度。 它们在'弯矩框架连接(按杆件)'选项卡中列出。 对于有支撑的框架,在“支撑连接”选项卡中列出了连接所需的抗拉强度和连接抗压强度。
用户可以在表格中查看计算过程。 在设计验算详细信息中可以清楚地显示公式和规范引用。
