RSECTION 1

任意开口和闭口的薄壁和厚壁截面

  • 不同截面的RS截面

截面属性和应力分析

优势

rsection

  • 可以连接国际上认可的软件 RFEM 和 RSTAB
  • 先进的输入技术可以快速建模
  • 可以计算任意截面形状的轴力、双轴弯矩和剪力、一次和二次扭矩以及翘曲双弯矩等应力。
  • 用于创建拓扑、荷载工况和内力的功能强大的脚本语言 (JavaScript)
  • 参数化建模
  • dxf 文件的导入

客户项目

有趣的客户项目,使用Dlubal软件公司的结构分析软件进行设计。

独立程序 RSECTION 可以计算任意薄壁和厚壁截面的截面属性,并进行应力分析。

截面程序 RSECTION 可与有限元分析软件 RFEM 和空间杆件结构分析软件 RSTAB 进行互导。 在 RFEM 和 RSTAB 的截面库中可以选择 RSECTION 中的截面。 反之,RFEM 和 RSTAB 的内力可以导入至 RSECTION 中。

可以通过图形方式、表格方式、导入 DXF 文件或脚本进行模型输入。


1

产品特性

  • 包含大量轧制截面、参数化薄壁截面和厚壁截面的截面库
  • 可扩展的材料属性库
  • dxf 文件的导入
  • 薄壁或厚壁截面的截面属性
  • 由不同材料组成的截面的有效属性
  • 应力分析
  • 使用 JavaScript 编写脚本
  • 与 MS Excel 接口, 导出表格
  • 连接 网络服务和应用程序接口(例如可选的创建截面和访问结果表)
  • 打印报告
2

输入

RSECTION 包含大量的轧制型钢,以及参数化薄壁型钢和厚实型钢。 它们之间可以相互组合或通过新建单元进行补充。

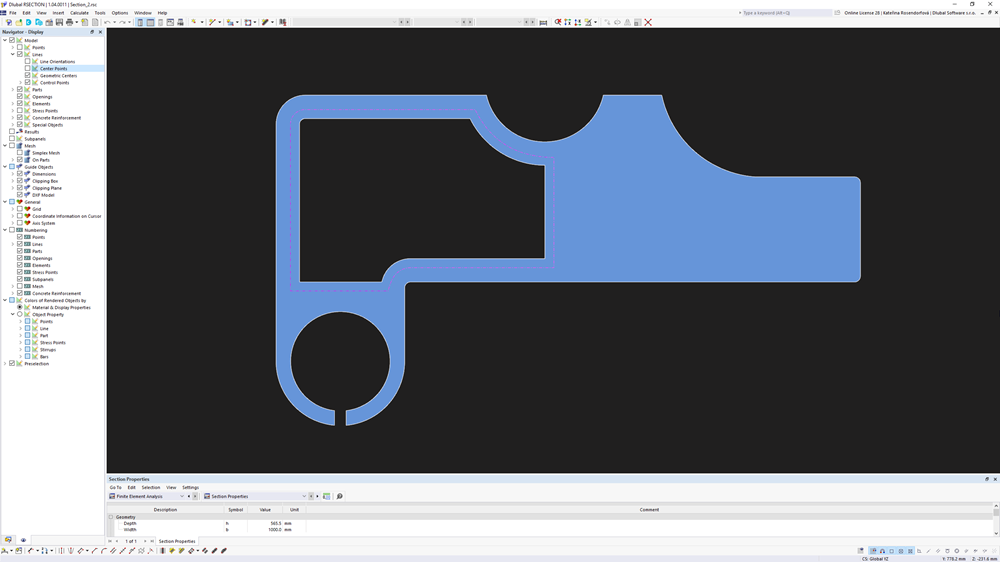

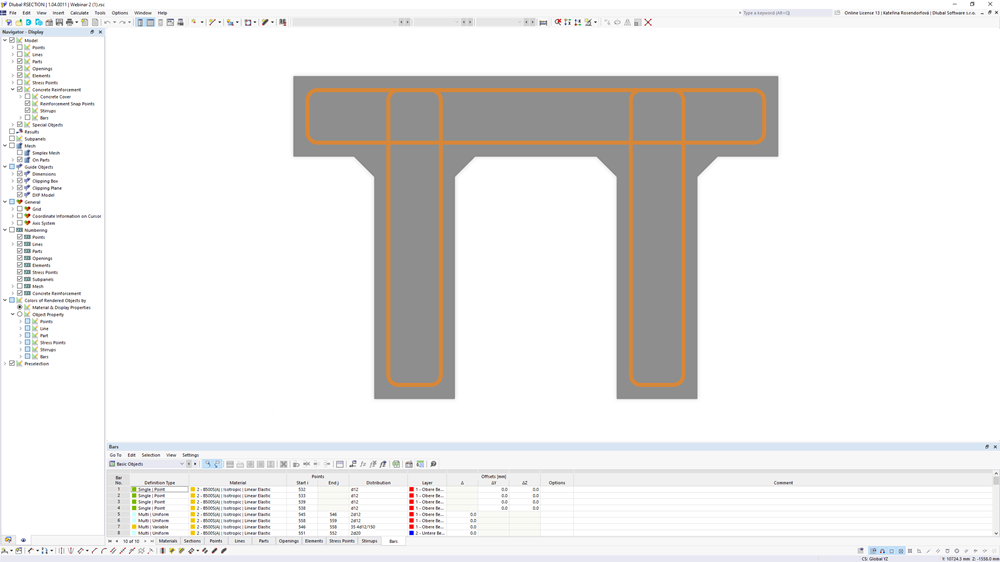

提供的图形工具和功能可以让您按 CAD 程序中常用的方法来创建复杂的截面形状。 图形输入功能支持设置圆弧、圆、椭圆、抛物线和 NURBS。 或者导入 DXF 文件用于进一步建模, 此外还可以创建由不同材料组成的截面。

此外,通过参数化输入可以输入取决于某些变量的截面尺寸和内力。

所有输入也可以通过脚本完成。

3

计算

RSECTION会计算所有相关的截面属性,包括塑性极限内力。 对于由不同材料组成的型钢截面,RSECTION确定理想的截面属性。

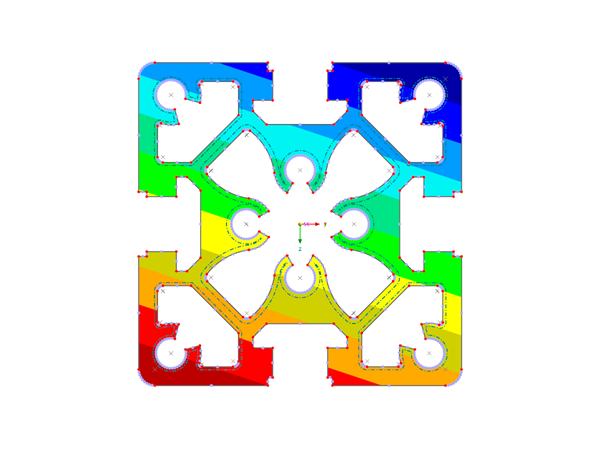

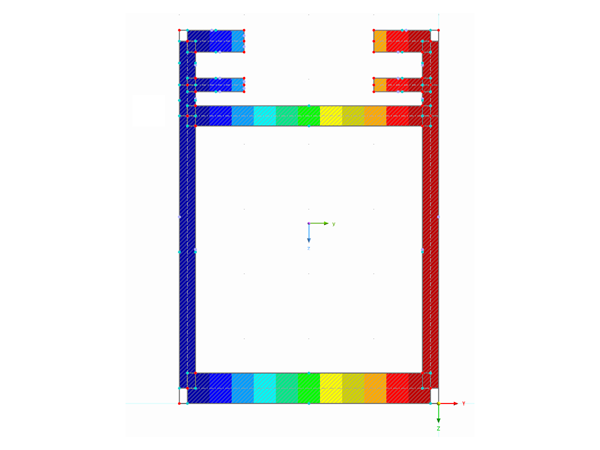

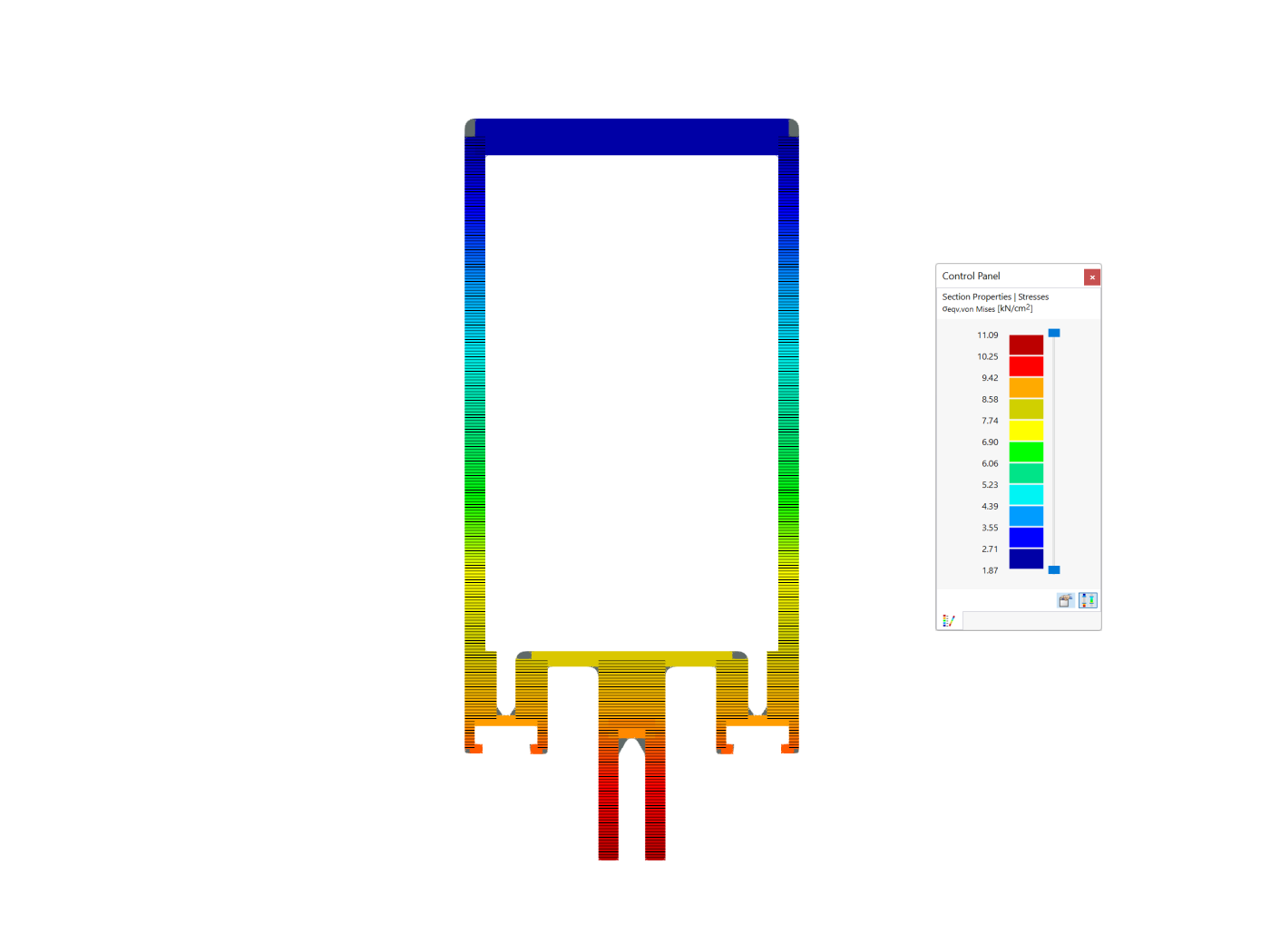

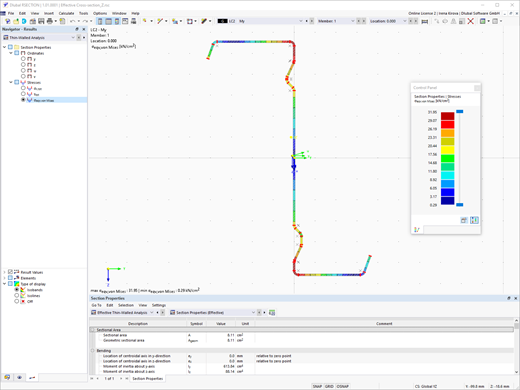

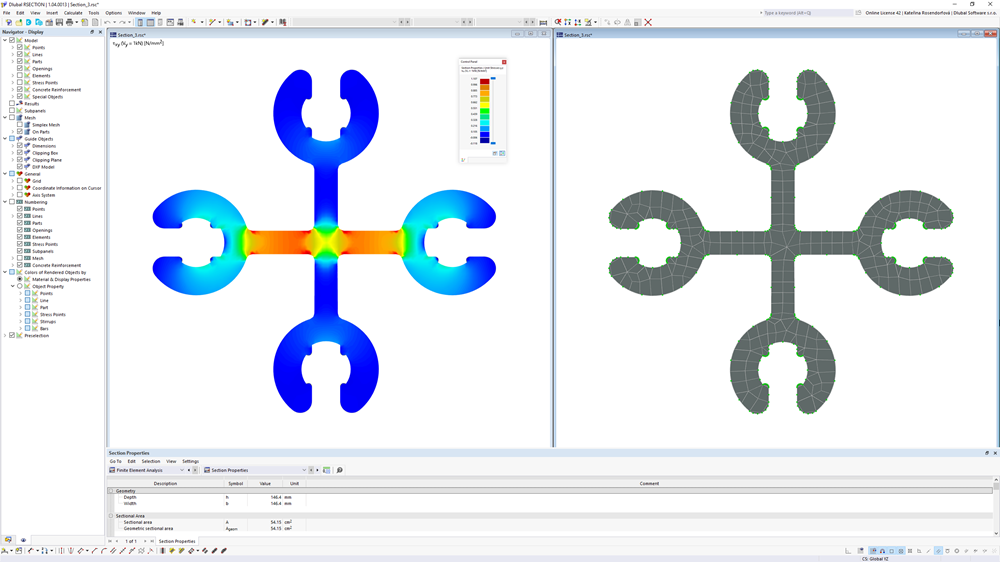

可以对任意截面形状计算由轴力,双轴弯矩和剪力,一次和二次扭转弯矩以及翘曲弯矩所产生的应力。 可以根据von Mises,Tresca和Rankine的应力假设确定等效应力。

4

结果

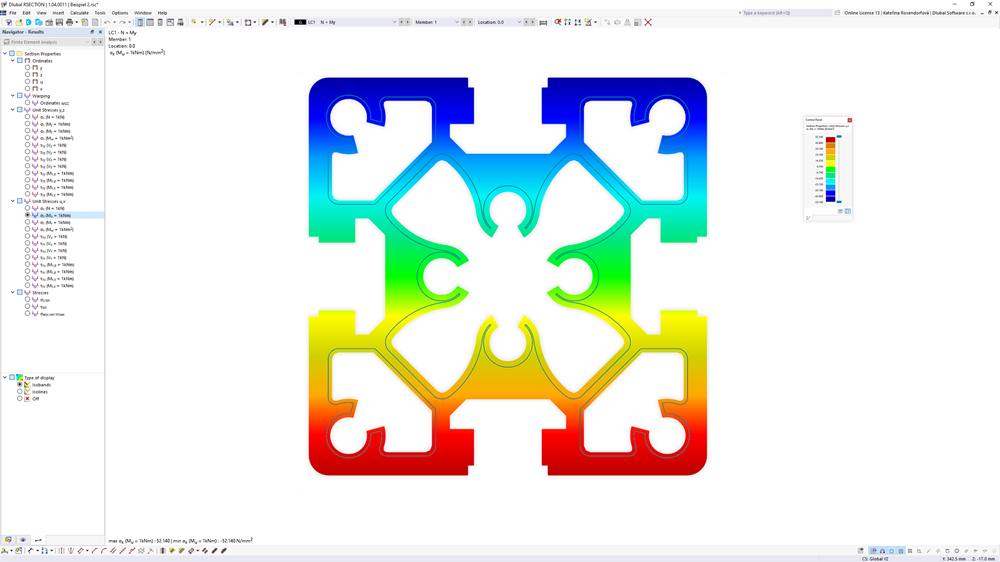

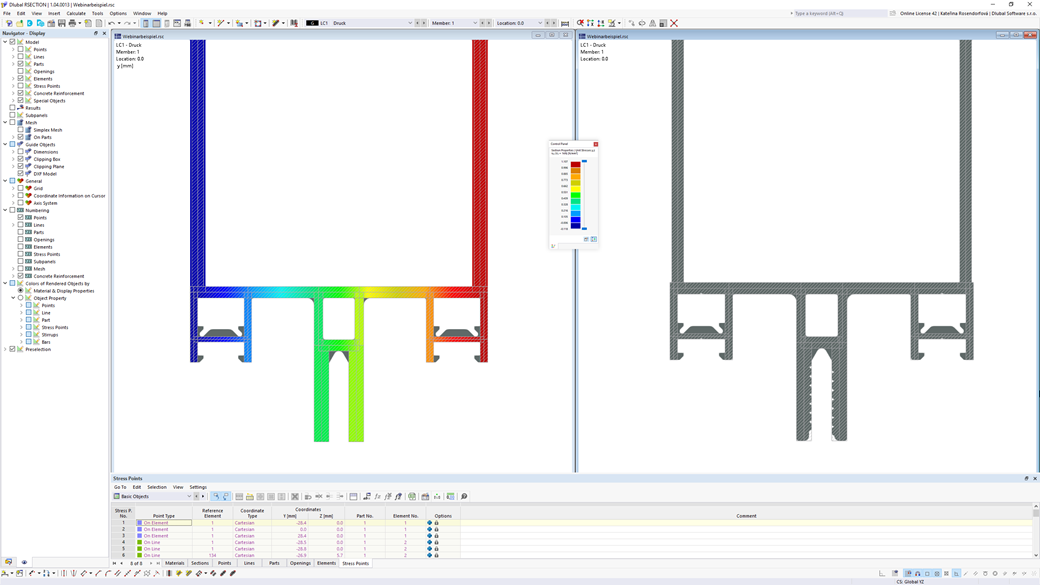

所有结果都可以通过数值和图形方式进行分析,并且可视化。 选择功能有助于目标评估。

打印报告符合有限元分析软件 RFEM 和 杆件结构分析软件 RSTAB 的高标准要求。 更改会被自动更新。

RSECTION 1 手册

产品手册

价格

价格
1,850.00 EUR

这些价格针对所有国家和地区。

RSECTION 1
RF-/STEEL Cold-Formed Sections模块扩展|按照EN 1993-1-3对冷弯薄壁型钢构件进行设计

Effective Sections for RSECTION 1

附加分析

有效截面是 RSECTION 的扩展。 根据 EN 1993-1-5、EN 1993-1-3 和 EN 1999-1-1 确定有效截面。

第一个许可证价格
1,250.00 EUR
