集成 BIM 技术的高效结构设计软件

BIM(建筑信息模型)是一个基于时间的集成设计平台,建设项目中所有相关人员不仅可应用于建筑设计流程,还能延伸到建筑的施工甚至运营阶段。他采用数字化方式对建筑物进行三维虚拟仿真。此模型将会在各个设计阶段都能使用它所提供的信息。因此,比如在建筑 CAD 和力学程序中可以使用同一个模型,并且相互之间的数据可同时交换。

Dlubal 软件是一个面向建筑信息模型 (BIM) 设计分析软件。RSTAB 和 RFEM 提供的大量软件接口保证了和其他软件数据之间的集成交换。

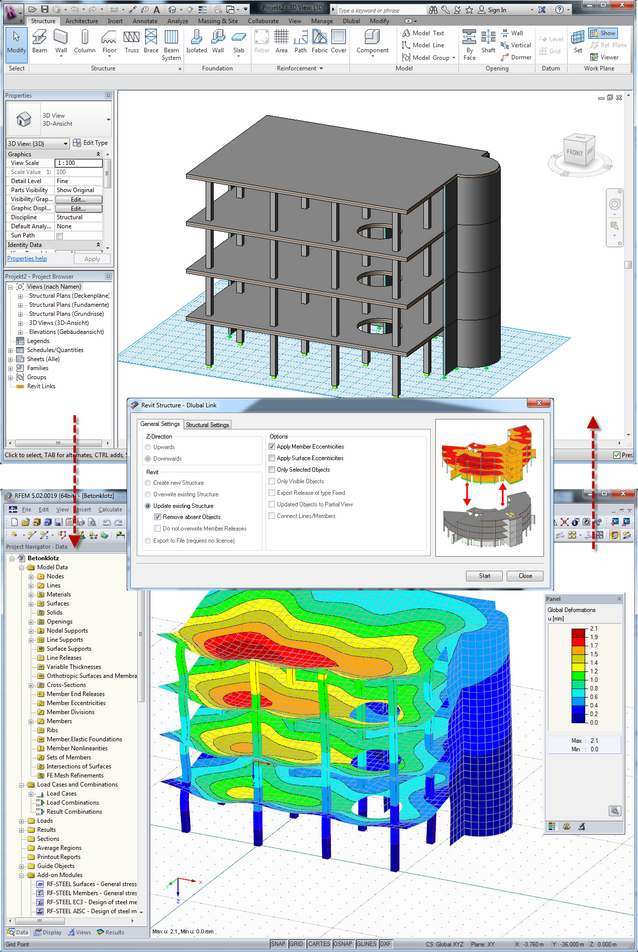

  1. Autodesk Revit Structure 和 RFEM 进行数据交换

    Dlubal 结构设计软件和 BIM

    Dlubal 软件的用户可以快捷的进行 BIM 设计,通过在软件 RFEM 和 RSTAB 中大量的数据接口使得和其他软件(例如:CAD 软件)的数据交换简单方便。

    下面列举了集成在 RFEM 和 RSTAB 中供选择的标准接口。

  2. 导入的详细设置

    导入和导出

    下面的接口和交换格式(除了 MS Excel,OOo Calc 和 CSV)允许用户通过自定义转换文件的规则确定材料和截面。在导入或者导出前都可以进行真实性检查,可以只选择需要导出的对象导出,数据交换时可以确定 Z 轴的方向,坐标也同样可以镜像或者调整。

  3. 支持 Tekla Structures 的接口

    支持 TEKLA Structures 的接口

    RFEM/RSTAB 和 Tekla Structures 之间的数据交换有 3 种可能:杆件模型用 stp 接口可以双向转换,由 Tekla Structures 生成和包含的分析模型可以直接通过接口导出到 RFEM/RSTAB,物理模型还可以通过其他接口双向转换和调整。

  4. 与 Autodesk Revit 兼容

    与 Autodesk Revit 一体化

    RFEM/RSTAB 和 Autodesk Revit 的直接双向接口几乎满足了所有要求:由 RFEM/RSTAB 生成的模型可以在 Revit 中打开并且可以继续由设计师编辑修改,同样 Revit 中的模型也可以在 RFEM/RSTAB 中计算和设计,即使在随后附加的修改,不管是 Revit 的模型还是 RFEM/RSTAB 的模型都可以很简单的继续调整。

  5. 与 Autodesk AutoCAD 兼容

    与 Autodesk AutoCAD 一体化

    另外 RFEM/RSTAB 和 Autodesk 软件 AutoCAD 可以直接通过DXF 文件格式进行数据交换,该接口采用了最新的 .NET 技术, RFEM/RSTAB 中就可以直接开始数据交换。

  6. 德国钢结构协会 DSTV

    钢结构产品接口 (*.stp)

    通过产品接口,纯杆件结构模型可以转换为德国钢结构协会 DSTV 格式。因此 RFEM/RSTAB 和其他软件如:Bentley ProStructure 3D、Tekla Structures、Bocad、Intergraph Frameworks、Graitec Advance Steel、Cadwork 等之间可以数据交换。

  7. CIS/2

    CIS/2 Structural Frame Schema (*.stp)

    NIST 的 CIS/2 格式在英语国家中进行数据交换时常用,除了杆件结构的结构数据外,还可以导入荷载、荷载工况、荷载组合和结果组合的信息。

  8. Microsoft Excel / OpenOffice.org Calc

    Microsoft Excel

    RFEM/RSTAB 中表格的数据可以直接连接 Microsoft Excel 继续处理或者前期准备,因此 RFEM/RSTAB 中表格可以单个或者全部直接导出到 Excel 中,也可以从 Excel 中导入到 RFEM/RSTAB 中。参数化输入的格式同样可以在 Excel 中处理导入到 RFEM/RSTAB。

  9. DXF 文件格式

    DXF 格式 (*.dxf)

    DXF 格式是 CAD 软件最常用的格式之一,在 RFEM/RSTAB 中 DXF 数据文件既可以导入也可以导出。

  10. IFC  接口

    IFC 接口

    IFC 接口 (Industry Foundation Classes) 包括通常所说的很多视图领域,在导入和导出时支持 StructuralAnalysisView 的基本格式,由此可以交换杆件单元、点荷载、线荷载、杆件荷载、支座和支座条件、荷载工况等力学模型的数据,另外也可以导入 CoordinationView 包含图形单元的重要单元。IFC 接口的一般信息和网上说明请参照下面链接。

  11. SDNF 接口

    SDNF 接口 (*.sdnf)

    SDNF 接口 (Steel Detailing Neutral Format) 适合与 Intergraph Frameworks 或者 Tekla Structures 数据交换,结构数据如节点和杆件以及相关材料和截面,不仅可以导入到 RFEM/RSTAB,也可以从 RFEM/RSTAB 导出。

  12. Bentley ISM

    Bentley ISM 接口 (*.ism.dgn)

    在 RFEM/RSTAB 中集成的 ISM 接口使得和 ProSteel、ProConcrete 以及其他 Bentley 应用程序的模型交换成为可能,并且接口的数据交换是双向的,ISM 技术的核心是 Bentley 公开提供的 ISM-Viewer V8i。 面单元(例如:墙和板)或者变截面的型钢,也可以导出到 ProSteel 和 ProConcrete,另外 ISM-Viewers 的一个有用功能是可以输出到 3D PDF 文档。

  13. GLASER -isb cad-

    支持 GLASER -isb cad- 的 RFEM 接口 (*.geo,*.fem)

    该接口控制了和 isb cad 的软件 Glaser 的相互作用。它不仅可以在 RFEM 中读入 GEO 文件,也可以作为以 FEM 文件导入混凝土面的计算结果。可以导入单个线和弧、面和板(轮廓线)、墙的重心线、柱子的中点、洞口、面荷载、线荷载、节点荷载、自由矩形荷载、自由线荷载、自由集中荷载、同时可以导出在 FE 网格点或者栅格点处的上部及下部钢筋,也可以选择只导出附加钢筋和抗剪钢筋。

  14. DICAD STRAKON

    支持 DICAD STRAKON 的 RFEM 接口 (*.cfe)

    RFEM 支持和 DICAD 结构配筋软件 STRAKON 的数据交换,可以导入例如:节点、线、材料、面、洞口、节点支座和线形支座等结构数据;可以导出配筋连同面的边界线,并且每个面也都可以单独导出。

  15. Nemetschek Allplan

    支持 Nemetschek Allplan 的 RFEM 接口 (*.asf)

    RFEM 支持应用较广的 CAD 程序 Nemetschek 的 ASF 文件格式,可以导入例如:节点、线、材料、面、洞口、节点支座和线形支座等结构数据;可以导出配筋连同面的边界线,并且每个面都可以单独导出。

  16. ABStudio

    支持 CADKON 的 RFEM 接口 (*.esf)

    ESF 格式 (Engineering Structural Format) 用于 ABStudio CADKON 软件的数据交换,它不仅能够导出带有等厚度的平面和或者存在的洞口,而且 RFEM 中使用的材料导出到 ESF 文件。

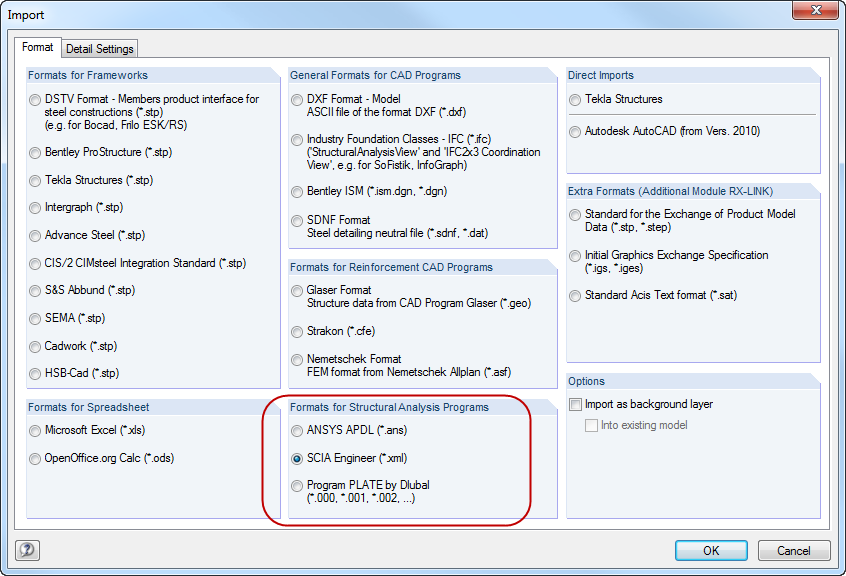

  17. Scia Engineer

    Scia Engineer (*.xml),文本文件 (*.000)

    软件集成了和其他结构分析软件的数据交换接口,如可以导入 Scia Engineer 的 XML 文件,此外 RFEM/RSTAB 也可以导入 *.000(结构)和 *.001(荷载)的文本文件(Dlubal 软件老版本 PLATTE 模块文件格式)。

  18. Cadwork

    支持 Cadwork 的接口 (*.stp)

    使用该接口可以将模型导出到 CAD 软件 Cadwork 中,也可以从 Cadwork 导入模型。除了可以导入模型的几何结构,也可以导入截面、材料、支座和刚性耦合的信息。

  19. 支持 SEMA 的接口

    支持 SEMA 的接口

    使用该接口能够导入软件 SEMA 生成的 3D 结构,SEMA 模型将以 DXF 或者 DSTV (STP) 格式导入 Dlubal 软件,不仅导入了结构几何结构,同时也可以导入截面、材料、支座和刚性耦合的信息。

  20. Hilti

    软件接口 Hilti PROFIS Engineering Suite

    使用该双向接口可以完成软件 RFEM/RSTAB 与 Hilti PROFIS Engineering Suite 之间的数据交换。

    通常来说 RFEM-/RSTAB 主要向 Hilti PROFIS Engineering Suite 导出支座反力,然后继续计算锚栓和锚栓板。锚栓的计算结果可以再次导入到 RFEM/RSTAB 中作为附加构件的计算说明。

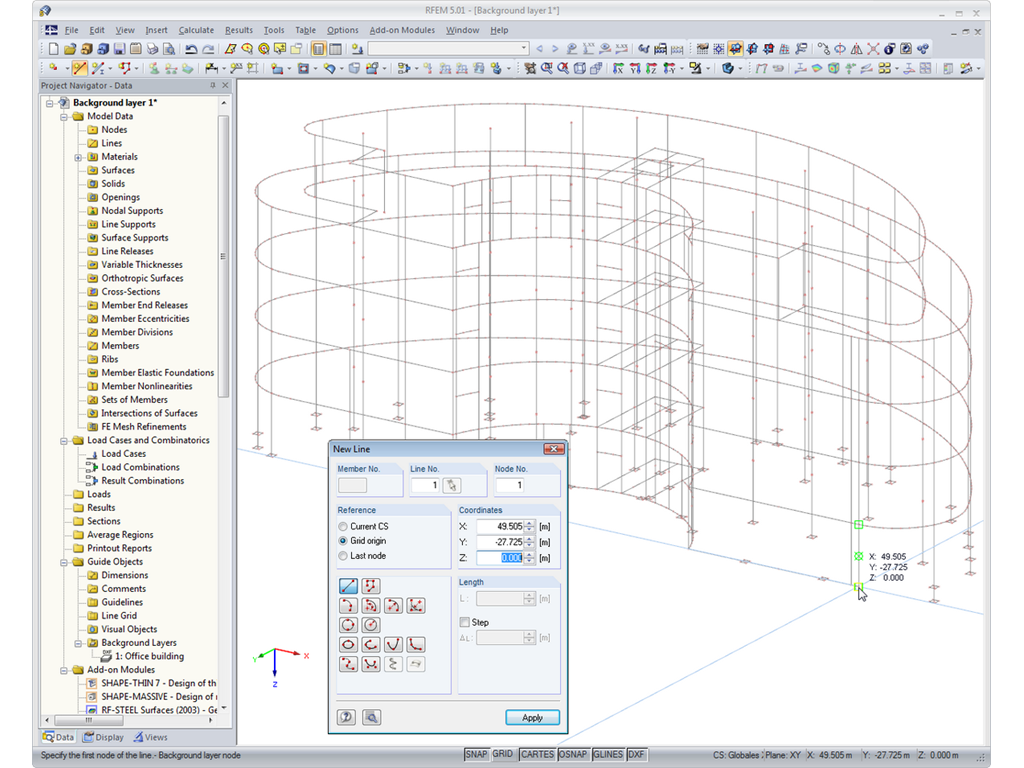

  21. 背景层的应用

    背景层

    在 RFEM/RSTAB 工作窗口中建模时使用背景层更加容易输入图形目标。

  22. VCmaster

    支持 VCmaster 的接口

    使用该接口可以导出 RFEM/RSTAB 的打印输出报告到 Fa. Veit Christoph 公司的软件 VCmaster(处理计算和文本文件),并在 VCmaster 中继续处理。

  23. RTF 接口

    支持 RTF 的接口

    通过该接口可以把包含图形的打印输出报告转换成 RTF 格式,并在 MS-Office 中继续处理。

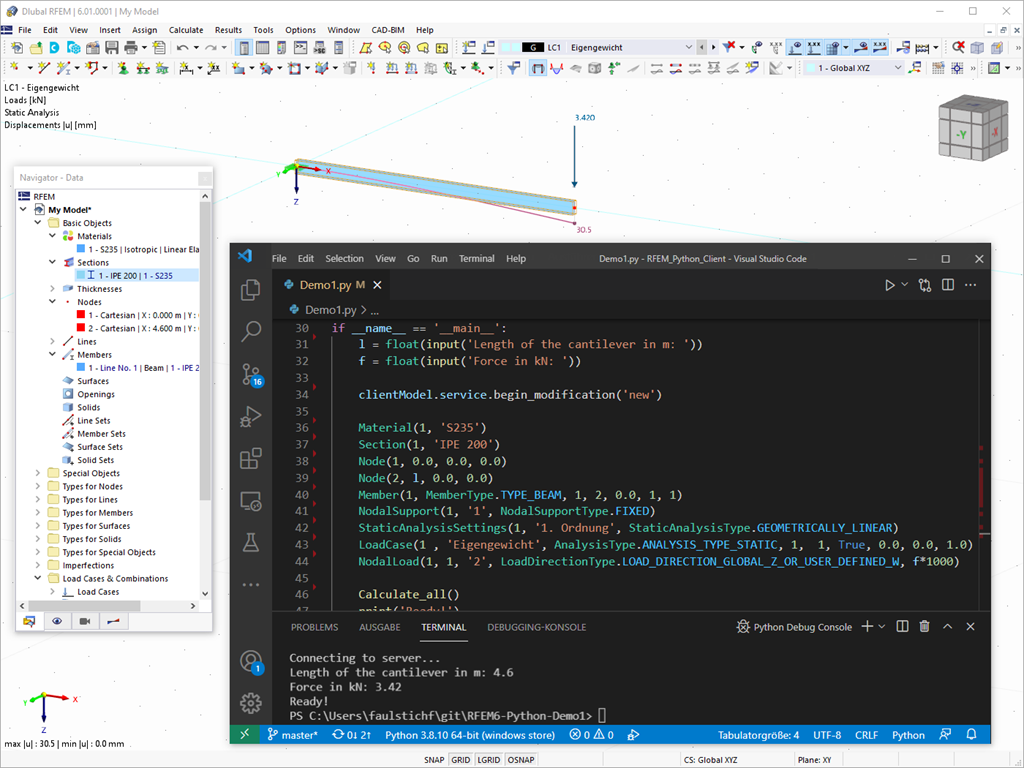

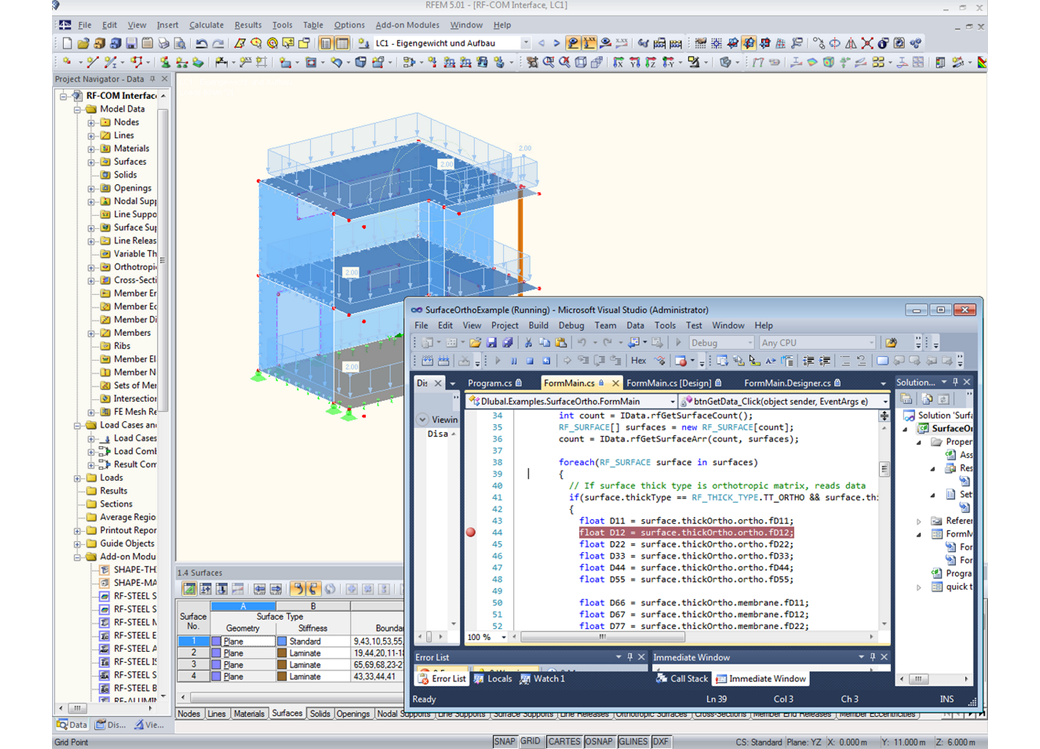

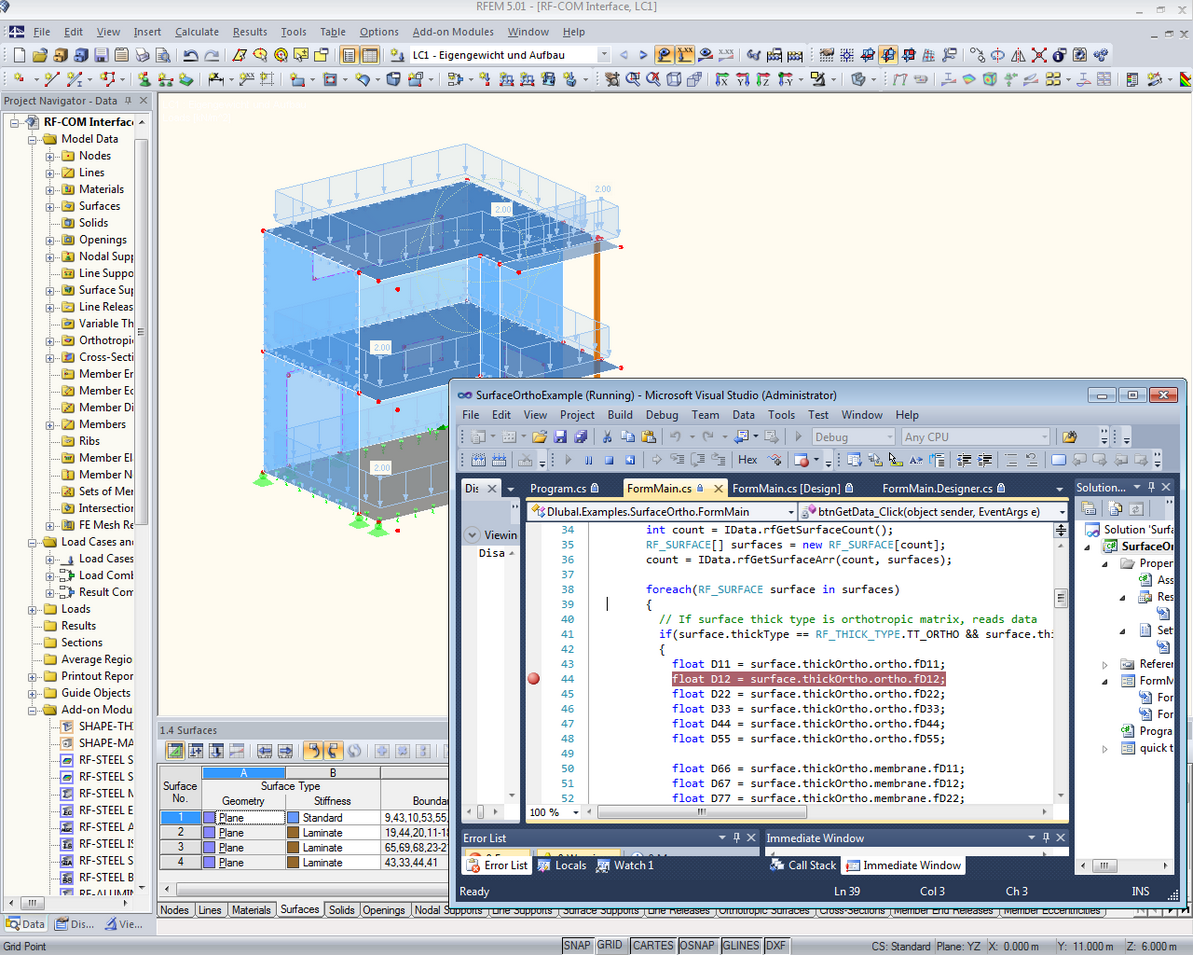

  24. 在 Visual Studio 中的程序编码

    附加模块 RS-COM(用于 RSTAB)和 RF-COM(用于 RFEM)

    附加模块 RS-COM (用于 RSTAB)和 RF-COM(用于 RFEM)是基于 COM 技术可以编程的接口,它可以编写特殊的宏或者后续程序。

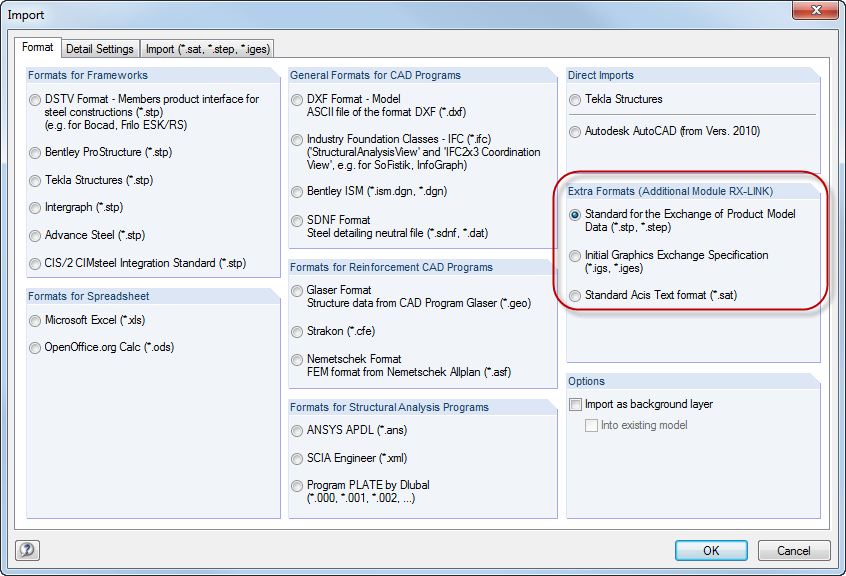

  25. Formats for RF-LINK

    接口附加模块 RF-LINK

    成功的安装了 RF-LINK 后,在 RFEM 中还有补充以下关于导入的接口:

    • 标准的 Acis 文件格式 (*.sat)
    • 初始化图形交换规范 (*.igs,*.iges)
    • 产品模型数据交换标准 (*. stp,*.step)
