RWIND 2 | 风洞模拟
基于 CFD 技术的风荷载数值模拟, 适用于任意建筑结构
“RWIND Simulation的网络研讨会非常成功!
从现在起,可以对标准中未规定的对象几何形状上的风力进行分析。 通常情况下,按照该标准对风力发电量的假设是一个很好的估计。”
“RFEM附加模块RF-STABILITY与RWIND Simulation完美结合。 使用RF-STABILITY,我可以进行屈曲分析以获得准确的屈曲长度。 使用RWIND Simulation,可以得到精确的风荷载。 如果结构形状不正常,那么风荷载是否可以从标准规范中提取。 不需要保守或绝对保守地计算。 我的客户对结果感到满意并留下深刻的印象!”

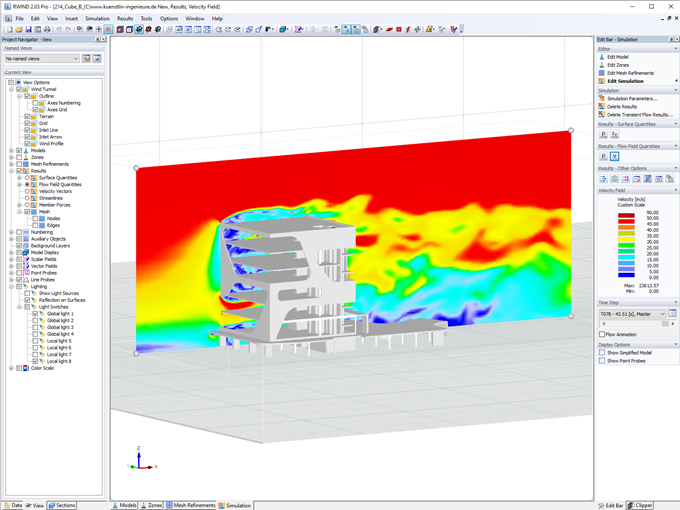

你总是知道风是从哪里吹来的吗? 当然是创新的方向! 使用RWIND 2,您可以使用数字风洞对风流进行数值模拟的程序。 程序将这些水流发送到任何建筑物的几何形状周围,并确定表面上的风荷载。 RWIND 有 Basic 和 Pro 两种版本。
该程序是与PC-Progress和CFD Support合作开发的。 因此,您可以将其作为独立应用程序使用,也可以作为 RFEM 和 RSTAB 的补充软件进行静力和动力分析。
RWIND基本版的功能
- 使用OpenFOAM®的SimpleFOAM求解器计算不可压缩的湍流风流
- 根据一阶和二阶的数值计算方案
- 湍流模型 RAS k-ω 和 RAS k-ε
- 根据模型分区考虑表面粗糙度
- 可导入VTP、STL、OBJ 和 IFC 文件模型
- 可以与RFEM或RSTAB双向互导。RWIND从RFEM或RSTAB中导入几何模型,计算完成后可一键将RWIND风洞模拟计算结果导出至RFEM或RSTAB中直接作为风荷载工况直接使用。
- 丰富的模型修改功能:通过拖放和调整图形工具可以直观地更改模型
- 围绕模型几何形状生成Shrink- Wrap网格包络
- 考虑环境对象(临近建筑物、地形等)
- 随高度变化的风荷载定义(风速和湍流强度)

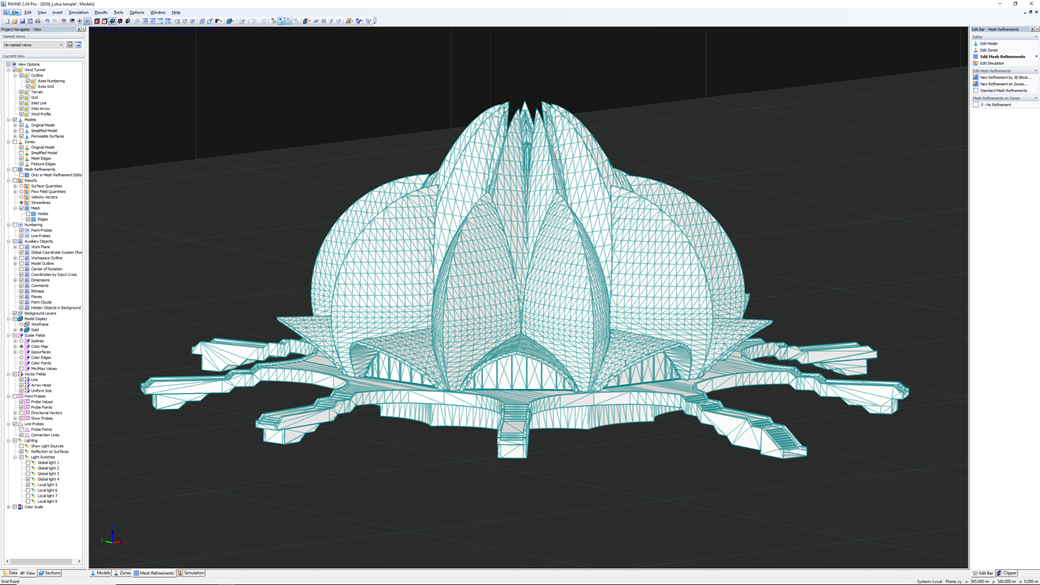

- 软件根据用户所选细节程度自动划分网格
- 考虑模型表面附近的图层网格
- 采用并行计算,充分利用计算机的所有处理器内核

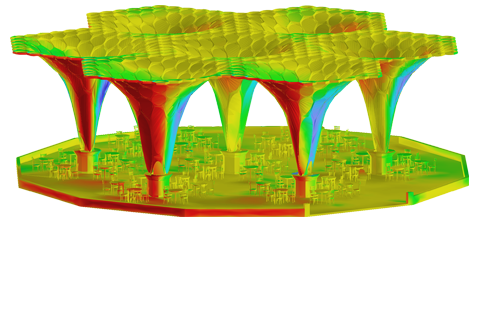

- 模型表面的面结果的图形输出(面压力,Cp系数)

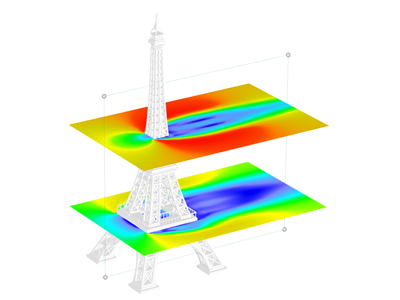

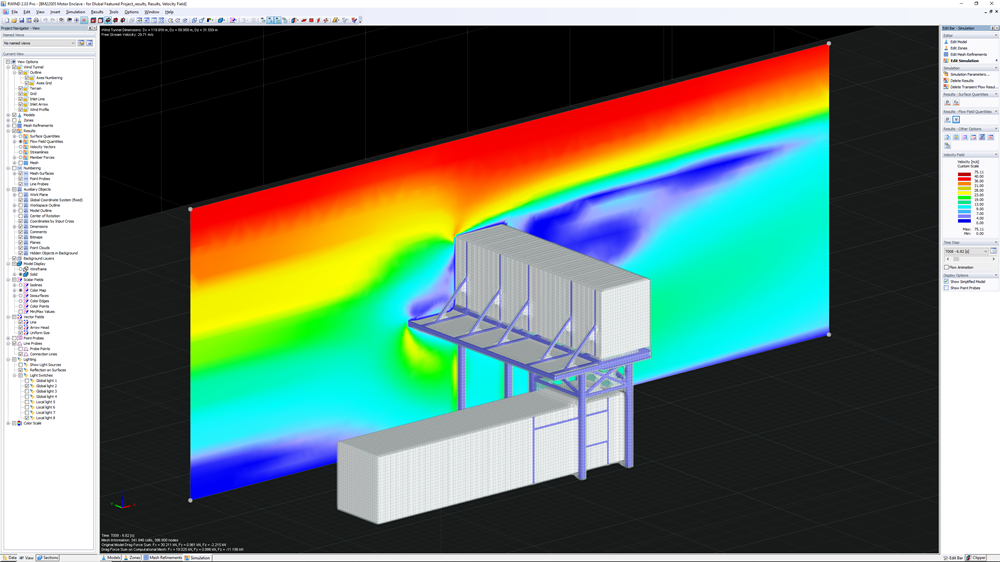

- 切片或裁剪方式来平面化输出三维流场和矢量结果(压力场、速度场、湍流 – k-ω 场和湍流 – k-ε 场、速度矢量)

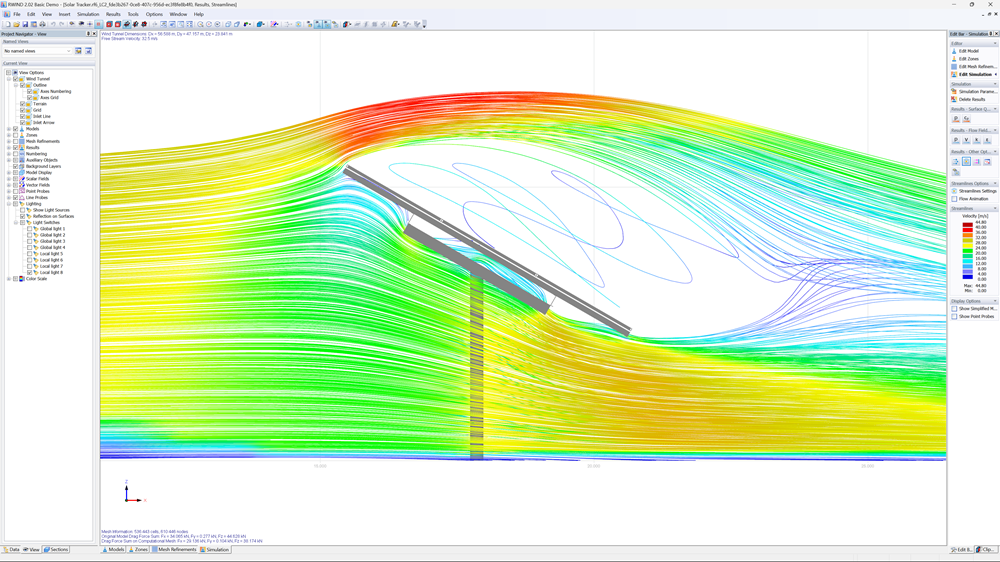

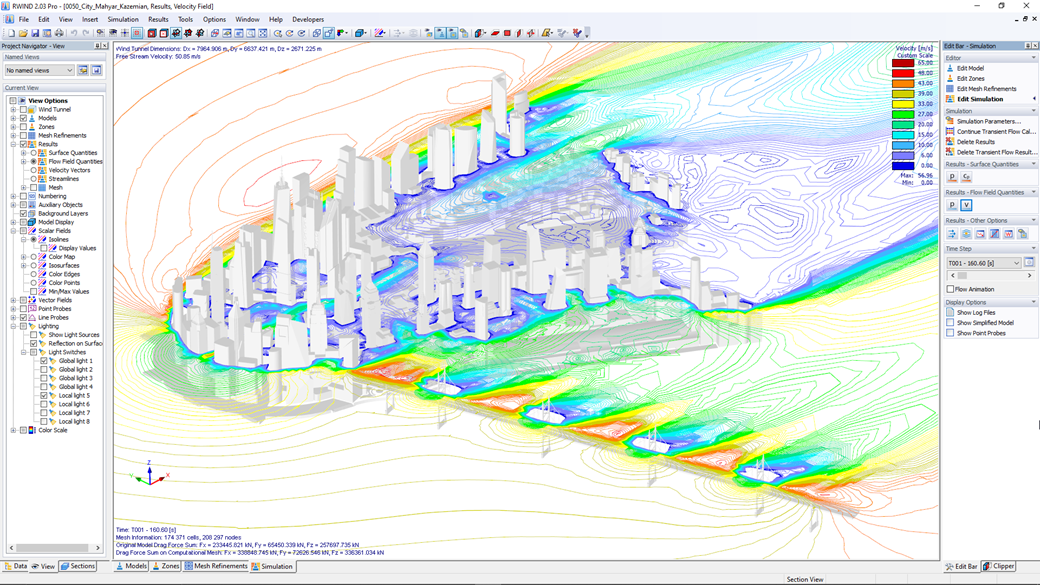

- 通过三维动态流线图来显示风洞的三维风流图
- 点探测器和线探测器的定义
- 多语言软件操作(德语、英语、捷克语、西班牙语、法语、意大利语、波兰语、葡萄牙语、俄语和中文)
- 在一个批处理过程中对多个模型进行计算
- 辅助工具用于旋转模型以创建模拟不同的风向
- 可以随时选择中断计算和继续计算
- 每个结果图都有单独的颜色面板用于设置
- 在面的两边单独输出结果的图表显示
- 在简化模型网格的网格检查器详细信息中输出无量纲壁面距离 y+
- 从模型周围的流动确定模型面上的剪应力
- 使用替代收敛准则进行计算(您可以在模拟参数中选择残余类型压力或流动阻力)
RWIND专业版的功能
- 使用BlueDyMSolver求解器计算瞬态不可压缩湍流

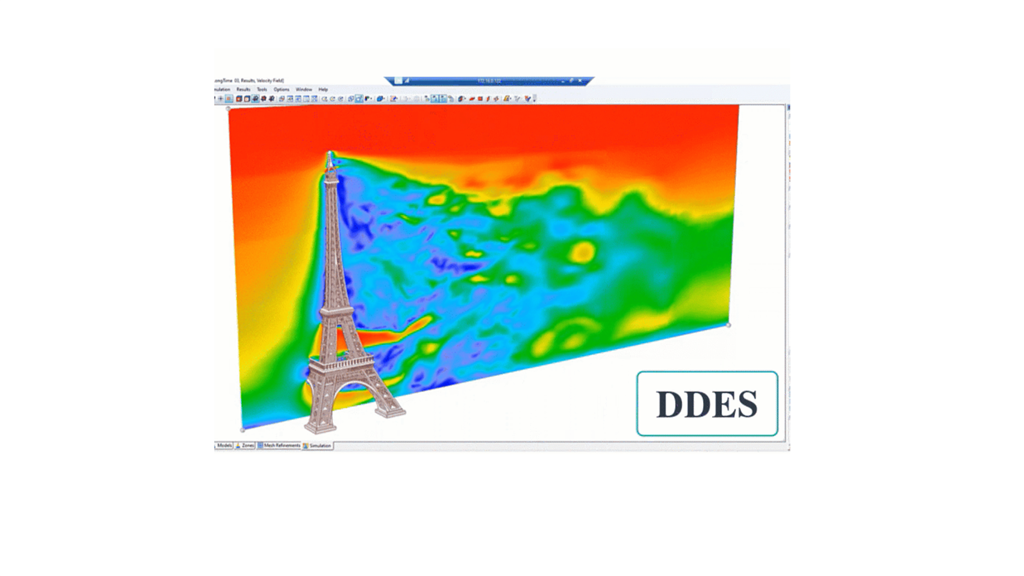

- LES SpalartAllmarasDDES湍流模型
- 静力计算中将静力解作为初始状态考虑
- 自动计算分析周期和时间步长
- 在计算中使用中间结果
- 时变结果的有机显示
- 分析过程中的拖曳力和点探测结果图显示
- 在图形中显示任何时间步的线探测结果
- 可自由调整面的透风率( 根据产品功能)
输入
要在 RWIND Basic 中对实体建模,您可以在 RFEM 或 RSTAB 中找到一个特殊的应用程序。 在其中,您可以使用围绕模型垂直轴的相关角度位置定义要分析的风向。 同时,您可以在风标准的基础上定义与高度相关的风和湍流强度剖面。 除了这些信息之外,您还可以使用存储的计算参数来确定您自己的荷载工况,以便对每个角度位置进行稳态计算。
或者,您也可以手动使用 RWIND Basic 程序,而无需在 RFEM 或 RSTAB 中使用接口应用程序。 在这种情况下,RWIND Basic 直接从导入的 VTP、STL、OBJ 和 IFC 文件中对物体和地形进行建模。 您可以直接在 RWIND Basic 中定义与高度相关的风荷载和其他流体力学数据。
计算
RWIND Basic 使用 CFD(计算流体力学)数值模型,通过数字风洞模拟对象周围的风流。 模拟过程使用模型周围的流动结果来确定作用在建模结构面上的特定风荷载。
3D 体积网格负责模拟本身。 RWIND Basic 基于可自由定义的控制参数进行自动网络控制。 对于风流的计算,在 RWIND Basic 中有一个稳态求解器,在 RWIND Pro 中有一个用于不可压缩湍流的瞬态求解器。 由流动结果产生的面压力可以在每个时间步外推到模型上。
结果输出
通过求解数值流动问题,您可以在模型上及其周围得到以下结果:
- 结构面上的压力
- 结构面上的系数Cp分布
- 环绕结构几何的压力场

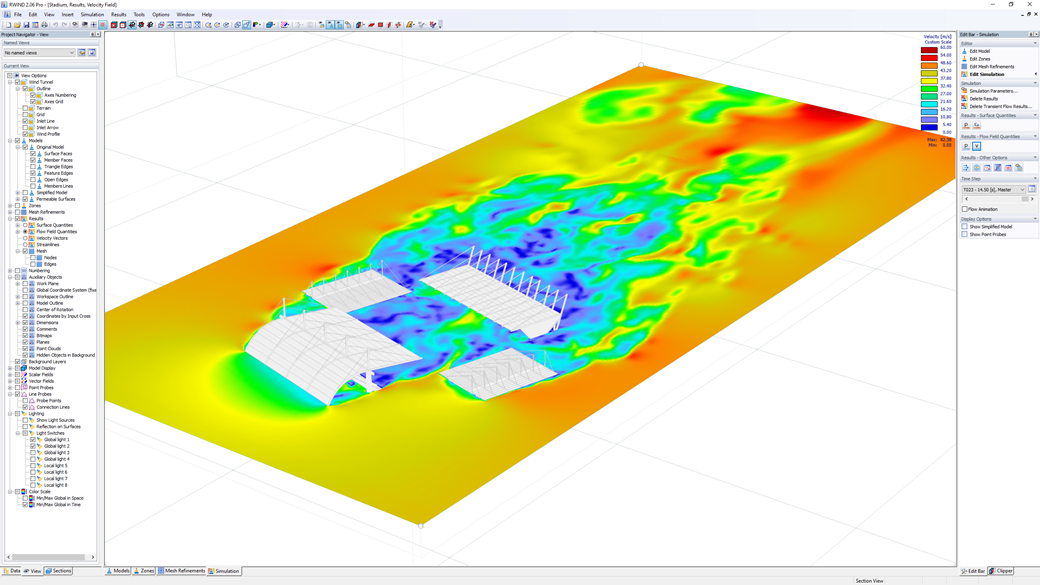

- 环绕结构几何的速度场
- 环绕结构几何的湍流k-ω场
- 围绕结构几何的湍流k-ε场
- 环绕结构几何的速度向量

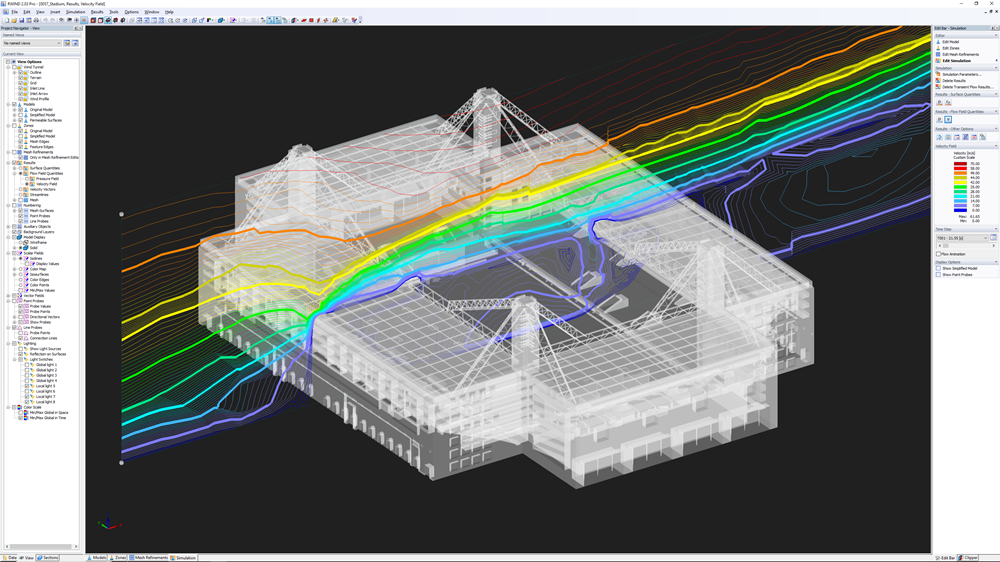

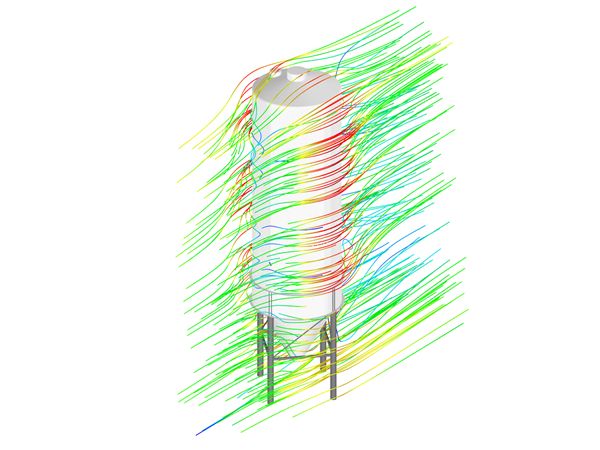

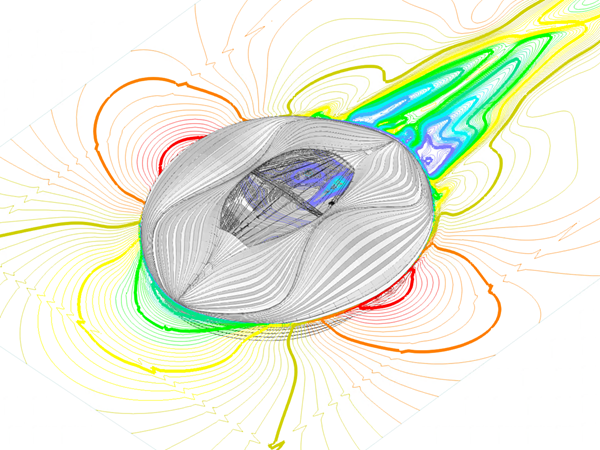

- 结构几何的风流线
- 由杆件单元生成的杆件形状的结构的受力
- 收敛图
- 结构的流动阻力的方向和大小

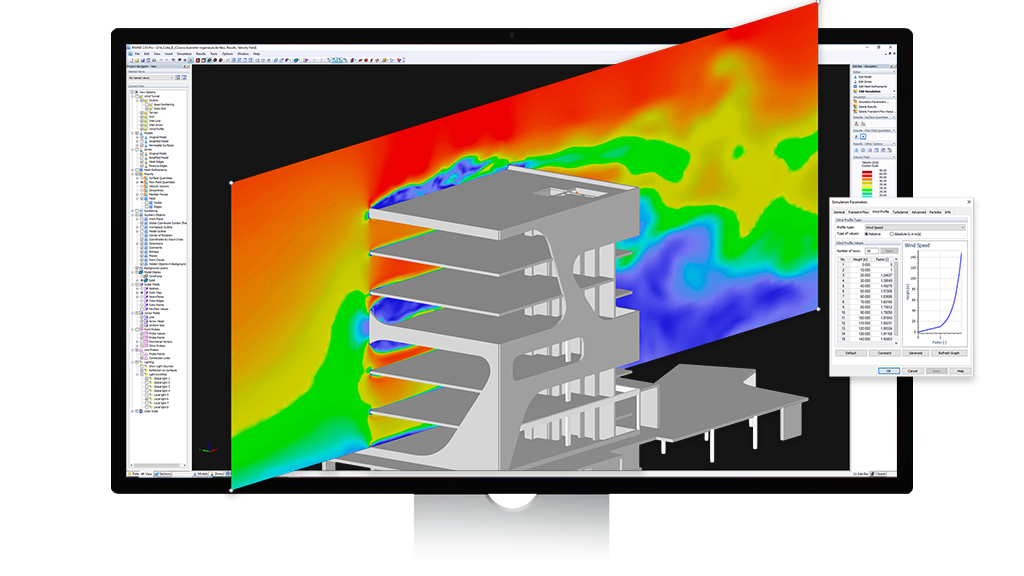

尽管信息量很大,但 RWIND 2 的布局仍然清晰,就像 Dlubal 一样。 您可以为图形评估自由定义区域。 围绕主体几何形状的大量流动结果通常令人困惑-您可能已经知道问题所在。 为此,在 RWIND Basic 中提供了可自由移动的截面,以便在一个平面上单独显示“体积计算结果”。 对于 3D 支流流线结果,可以选择静态显示,也可以以运动的线段或粒子的形式显示。 该选项可以帮助您将风流表示为动力效应。
您可以将所有结果导出为图像,或者,特别是对于动画结果,可以导出为视频。

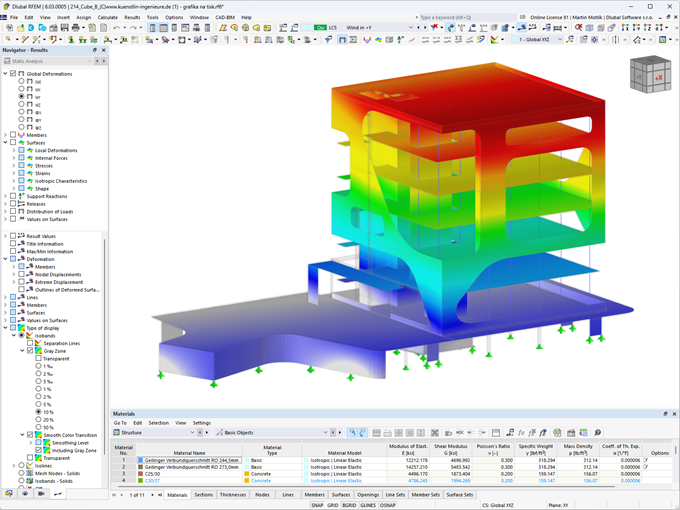

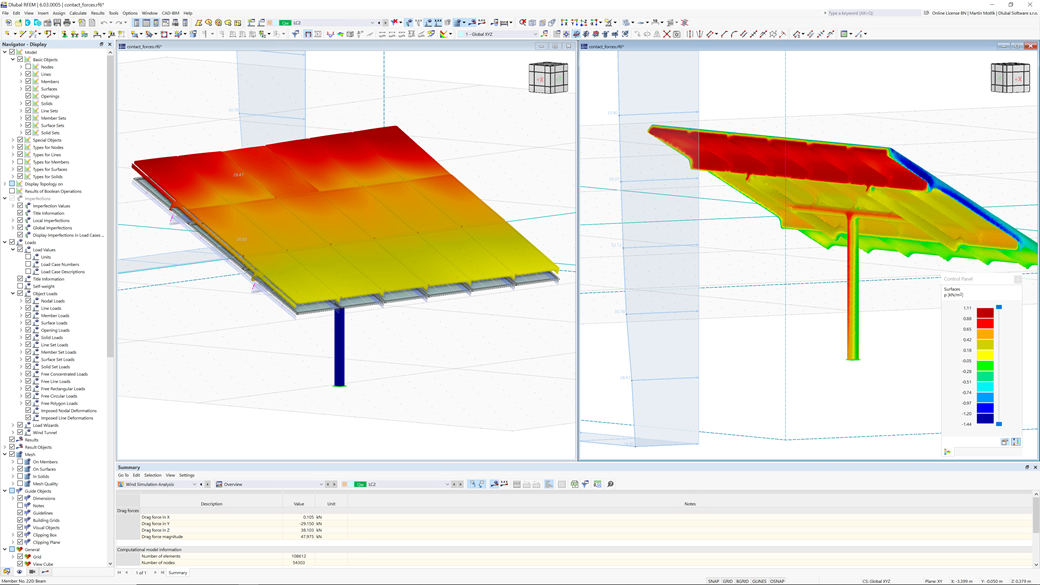

导出风荷载至RFEM或者RSTAB
在 RFEM 或 RSTAB 中开始分析时,会触发批处理过程。 这会将模型的所有杆件、面和体积定义以及所有相关系数旋转到 RWIND Basic 的数值风洞中。 此外,它还会启动 CFD 分析,并在 RFEM 或 RSTAB 的相应荷载工况中将所选时间步的面压力作为有限元网络节点荷载或杆件荷载返回。
这些荷载工况随 RWIND 基本荷载一起提供。 您也可以在荷载组合和结果组合中将它们与其他荷载组合。
免责声明: 此优惠未经 OpenCFD Limited 批准或批准,OpenCFD Limited 是 OpenFOAM 软件的制造商和分销商(通过www.openfoam.com提供),并且是 OPENFOAM®和 OpenCFD®商标的所有者。
接触
您对我们的产品有任何疑问,或者在您需要建议? 请通过表格、电邮、电话、微信、QQ等方式联系我们,您也可以查看我们网页的常见问题(FAQ)。
产品手册
优势

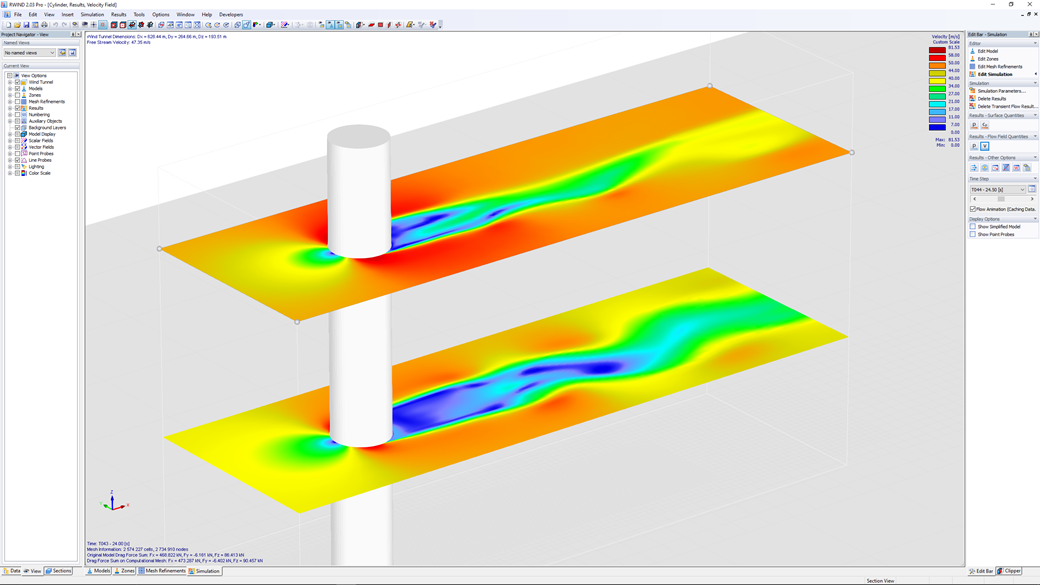

- 考虑邻近建筑物的影响

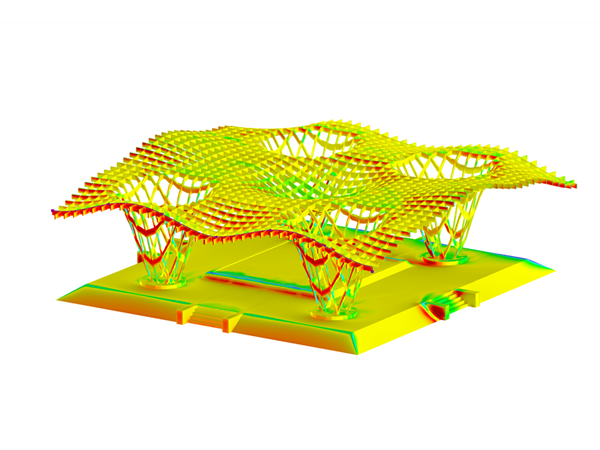

- 弧形膜屋面和风荷载规范中未涉及的其他复杂几何形状的风荷载方法
- 考虑开放式结构中的各种关闭
- 风荷载逼近,光伏系统的锚固计算
- 通过洞口考虑内部压力
- 已经在报价阶段的临界点设计
关于CFD的书籍
下面这本书从全面介绍了RWIND默认求解器OpenFOAM中实现的有限体积法CFD。
