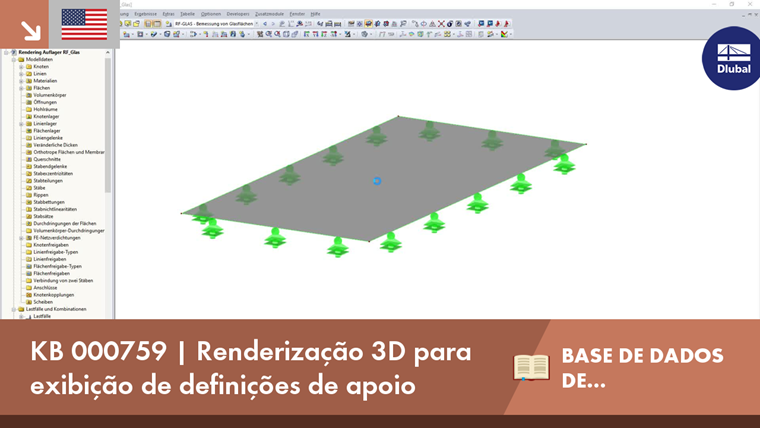

Renderização 3D para exibir as definições de apoio

Para o dimensionamento de vidro isolante vertical, é necessário atribuir cargas diferentes às camadas individuais de todo o vidro. Dies tritt beispielsweise bei gleichzeitigen Einwirkungen aus Windbelastung und Absturzsicherung auf.

Para trabalhar de forma mais eficaz, o RF-GLASS permite criar e guardar diferentes composições de camadas definidas pelo utilizador, que podem ser reimportadas mais tarde ou carregadas noutro projeto.

Bei der Glasbemessung im Zusatzmodul RF-GLAS stehen grundsätzlich zwei verschiedene Berechnungsoptionen zur Verfügung: eine 2D- und eine 3D-Berechnung. Grundsätzlicher Unterschied dieser beiden Bemessungsvarianten ist die vom Programm automatisierte Modellierung der Scheiben im temporären Modell. Bei einer 2D-Bemessung werden für die einzelnen Scheiben gängige Flächenelemente (Plattentheorie) generiert, während bei der 3D-Bemessung die einzelnen Scheiben als Volumen abgebildet werden. Je nach gewähltem Schichtaufbau steht die Option zur Wahl oder wird vom Programm bereits automatisch vorgegeben.

No módulo adicional, selecione as superfícies a serem dimensionadas (por exemplo, através da função Selecionar). A geometria do painel de vidro, bem como as cargas, são importadas do modelo do RFEM.

De seguida, tem de decidir se pretende realizar o cálculo sem a influência da estrutura envolvente (cálculo local) ou com consideração desta influência (cálculo global). Ao selecionar o cálculo Local, cada superfície selecionada para o dimensionamento é considerada à parte do modelo e calculada individualmente.

Para o cálculo Global, é considerada a estrutura completa, incluindo as superfícies de vidro introduzidos. Os dados da composição do vidro e das propriedades individuais das camadas são todos definidos nas janelas de entrada do RF-GLASS. Podem ser selecionados os tipos de camada de vidro, folha e gás. O material desejado pode ser importado diretamente da biblioteca, que contém um grande número de materiais.

É possível editar todos os parâmetros das camadas individuais, incluindo as suas espessuras. O módulo permite criar várias composições, estando assim aberta a possibilidade de dimensionar diferentes tipos de vidro em conjunto.

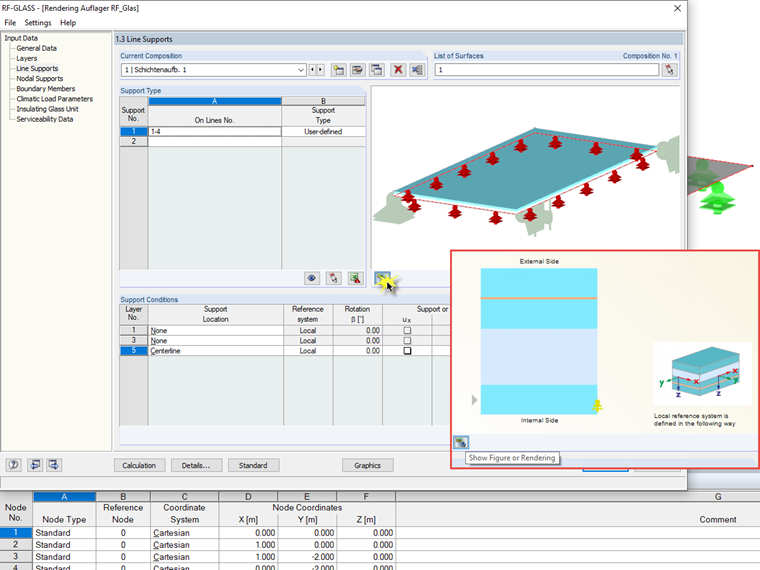

Para vidro isolante, é possível considerar no cálculo carregamentos externos, assim como cargas devido a temperatura, pressão atmosférica e variações de altura. Estas cargas são calculadas automaticamente no RF-GLASS, com base em parâmetros de carga climatéricos. Após a escolha do tipo de cálculo local, é necessário definir apoios em linha, apoios nodais e barras de fronteira das superfícies do RF-GLASS. Estes apoios e barras são considerados somente no RF-GLASS e não influenciam o modelo criado no RFEM.

A seguir ao cálculo efetuado no RF-GLASS, os resultados são representados em janelas claras e bem organizadas. Desta maneira, facilmente pode ser detetada a relação de cálculo máxima. O diagrama de tensões por espessura de composição é igualmente representado.

Além disso, o RF-GLASS apresenta uma lista de peças e, para vidro isolante, a pressão do gás. É possível representar os resultados graficamente no modelo do RFEM.

Ambos os resultados de entrada e de saída do RF-GLASS, assim como do RFEM, podem ser incorporados no relatório de impressão, incluindo também gráficos. É igualmente possível exportar todas as tabelas para MS Excel.

• Dimensionamento de vidro de painéis individuais e vidro laminado, assim como vidro isolante de camada de gás
• dimensionamento de vidro curvado
• Opção para selecionar um cálculo local que não considera a estrutura envolvente ou um cálculo global que considera a influência da estrutura completa
• Cálculo de tensões limite de acordo com DIN 18008:2010-12 ou TRLV:2006-08
• Classificação de cargas em classes de duração da carga
• Biblioteca de materiais extensa incluindo todos os tipos de vidro, folhas e gases mais utilizados, de acordo com as normas DIN 18008:2010-12, E DIN EN 13474 e a regulação TRLV:2006-08
• Consideração opcional de acoplamento de corte de camadas
• Consideração de cargas climatéricas
• Cálculo linear ou análise não linear de acordo com a análise de grandes deformações. análise
• Análise de tensões, verificação dos estados limite último e de utilização
• Representação gráfica de todos os resultados no RFEM
• Possibilidade de filtrar resultados e escalas de cores em tabelas de resultados
• Exportação direta de dados para o MS Excel
