Com a Dlubal software, é possível modelar, analisar e dimensionar qualquer tipo de estruturas de apoio fotovoltaico e sistemas de montagem de forma eficiente. Desde a determinação de cargas até a verificação das partes em aço, alumínio e concreto, todas as etapas estão integradas em um ambiente consistente para um dimensionamento em conformidade com as normas.
Descubra o sistema modular de software Dlubal para projeto de estruturas solares e sistemas de montagem. Comece com o programa principal, adicione extensões essenciais para suas tarefas principais e melhore seu fluxo de trabalho com complementos recomendados.
Análise e dimensionamento abrangente de pontes de aço, betão armado e madeira.
O programa principal RFEM 6 é utilizado para definir estruturas, materiais e cargas de sistemas estruturais planos e espaciais compostos por placas, paredes, cascas e barras.
O RSTAB 9 é um software poderoso para análises de cálculo e dimensionamento de estruturas de vigas, pórticos e treliças.
Módulos essenciais para a análise e dimensionamento de estruturas de sistemas solares e de montagem.
Módulos e programas opcionais que fornecem capacidades adicionais de dimensionamento.
O RWIND utiliza a tecnologia CFD para simular fluxos de vento em estruturas e transferir as cargas de vento resultantes diretamente para o RFEM ou RSTAB, para análise estrutural.

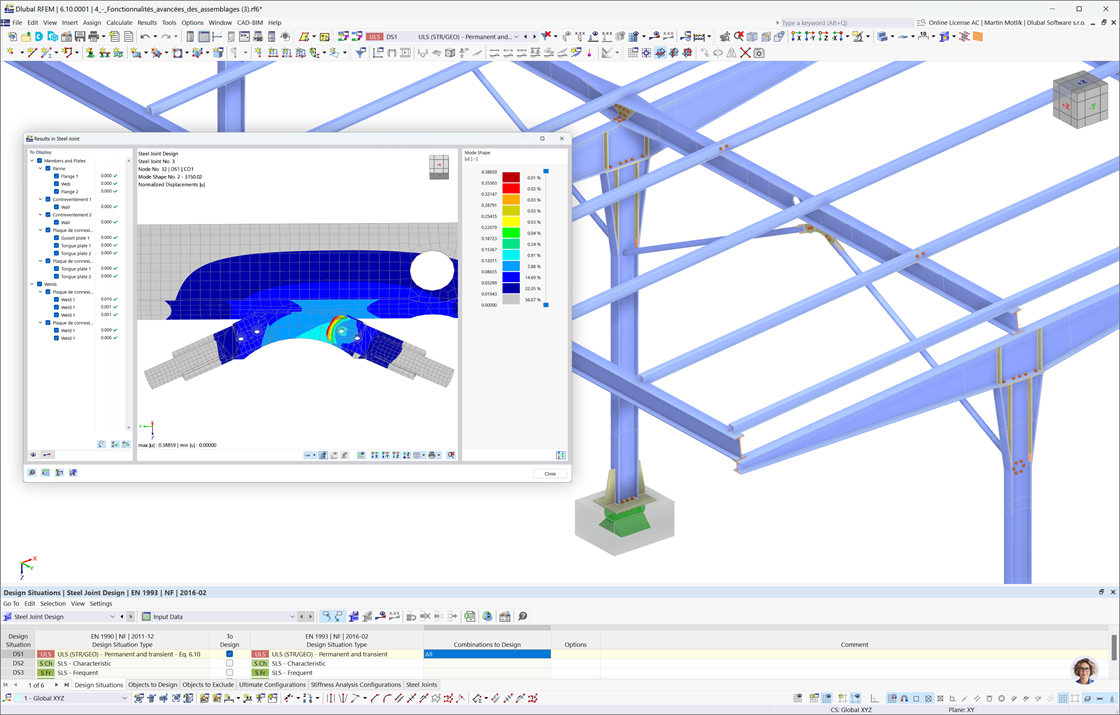

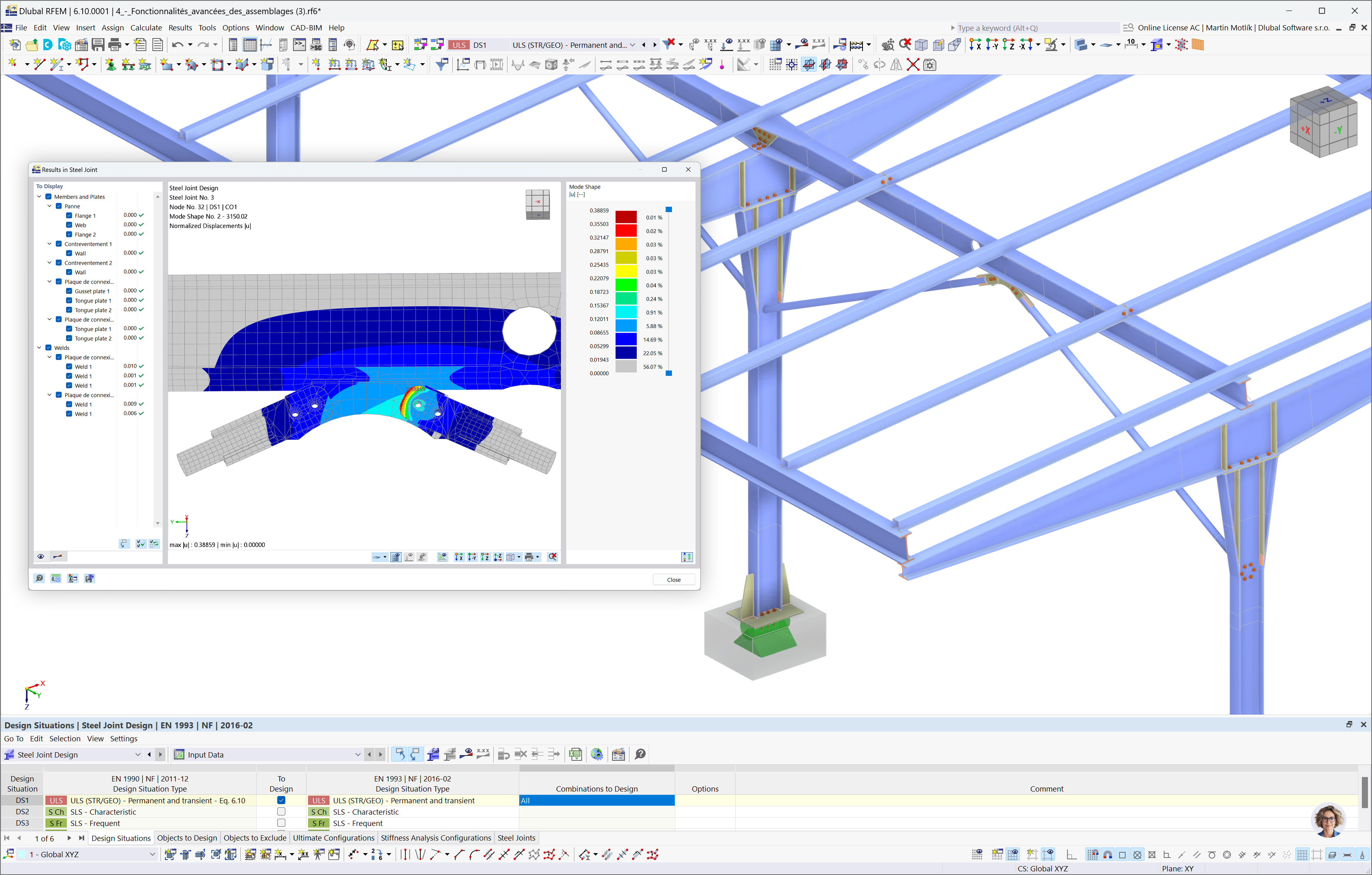

Design and verify the entire supporting structure of your PV system – including stress analysis, joint design, and foundation checks.

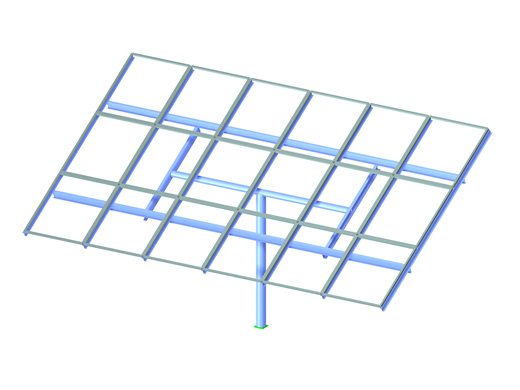

Estruturas de um ou vários postes que elevam um ou mais painéis em um poste central. Esses sistemas requerem verificações estruturais precisas para tombamento, torção e pressão do vento, especialmente para projetos elevados e ajustáveis.

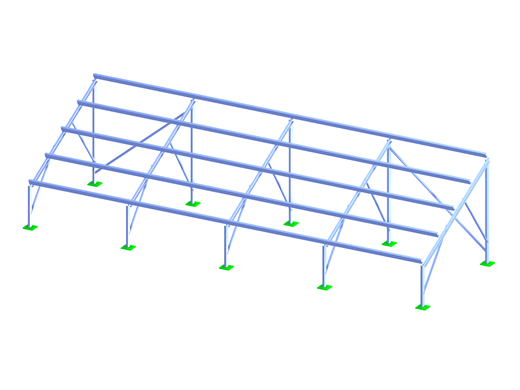

Sistemas de suporte robustos ancorados diretamente no solo, normalmente usando estacas cravadas ou fundações de concreto. Ideais para fazendas solares de grande escala, essas estruturas podem ser facilmente modeladas e otimizadas para resistir a cargas de vento, neve e sísmicas.

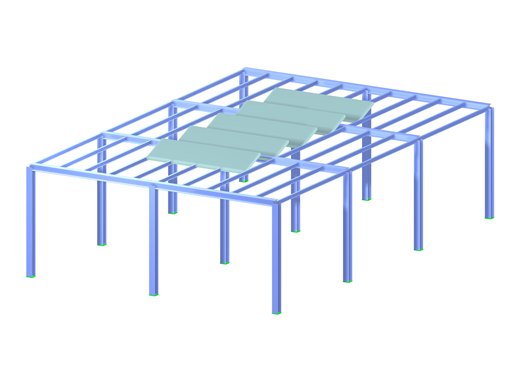

Anexados a telhados planos ou inclinados, esses sistemas leves devem levar em conta a capacidade de carga do telhado, a elevação do vento e a otimização do ângulo dos painéis. Eles incluem opções fixas e lastreadas, adequadas para vários tipos de telhados.

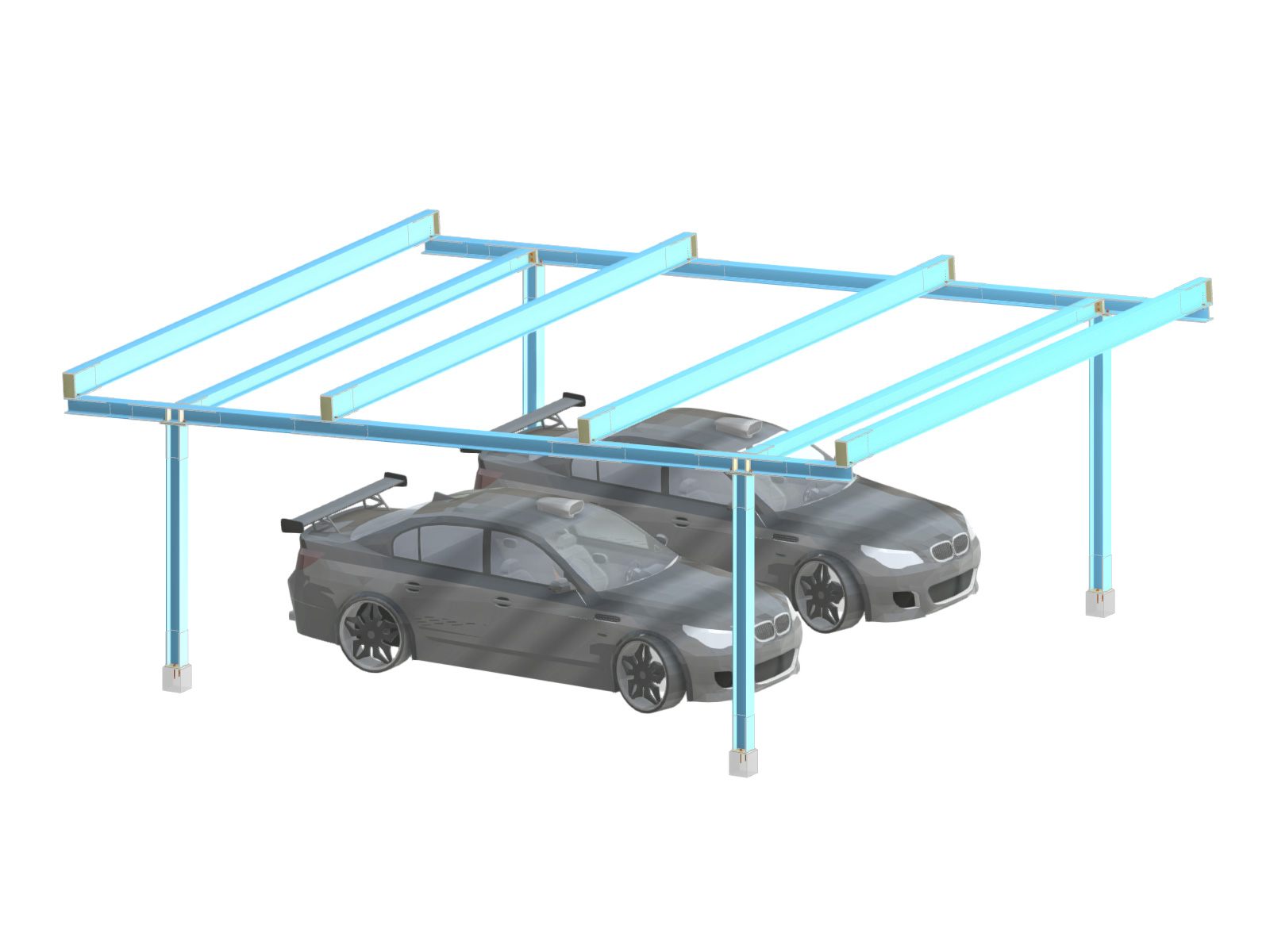

Estruturas de aço ou alumínio de dupla finalidade que oferecem abrigo enquanto suportam painéis solares. Essas estruturas abertas devem ser projetadas para resistir a cargas dinâmicas, acumulação de neve e garantir uma drenagem eficaz.
A empresa espanhola Axial Structural Solutions, líder no design e produção de sistemas estruturais fixos e rastreadores solares para instalações fotovoltaicas, compartilha conosco este projeto desenvolvido no RFEM.

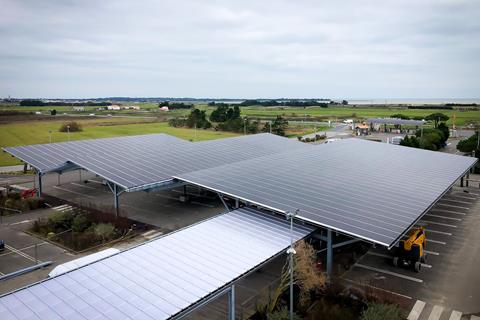

Uma análise estrutural realizada por GH Hervouet avaliou a resistência das estruturas de cobertura a tensões mecânicas e climáticas. Componentes metálicos foram analisados usando o suplemento Steel Design para garantir a resistência à flexão, compressão e flambagem de acordo com o Eurocódigo 3 e o Anexo Nacional Francês.

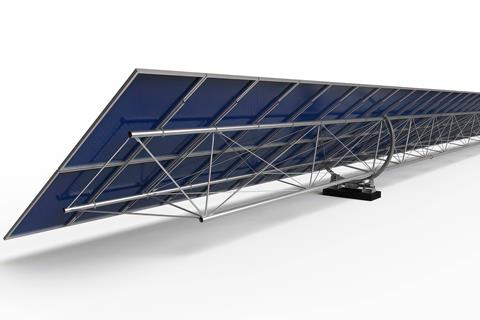

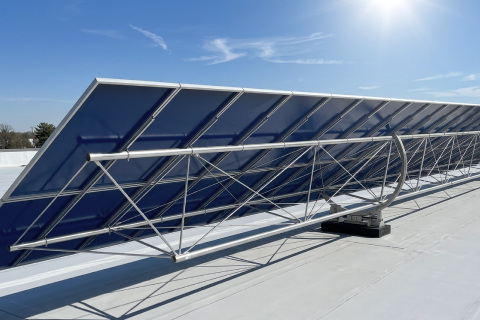

O rastreador solar da KEYLIOS® é a primeira solução inteiramente conduzida pela Nexans Solar Technologies, desde o design até a fabricação. A otimização e o rigoroso controle dos custos de produção levaram à escolha do software RFEM, com o qual a estrutura do rastreador KEYLIOS® foi projetada.

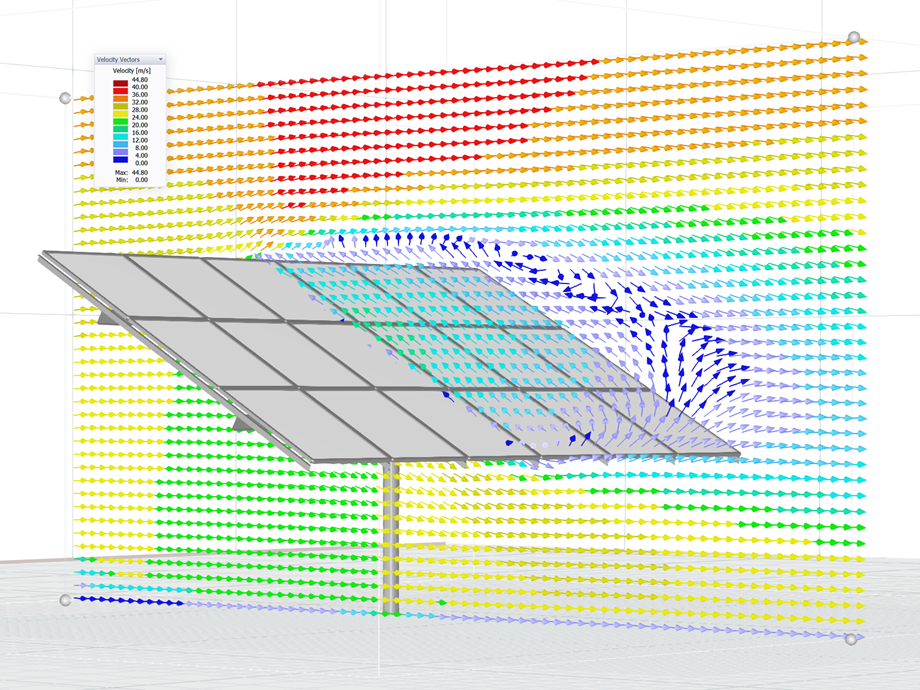

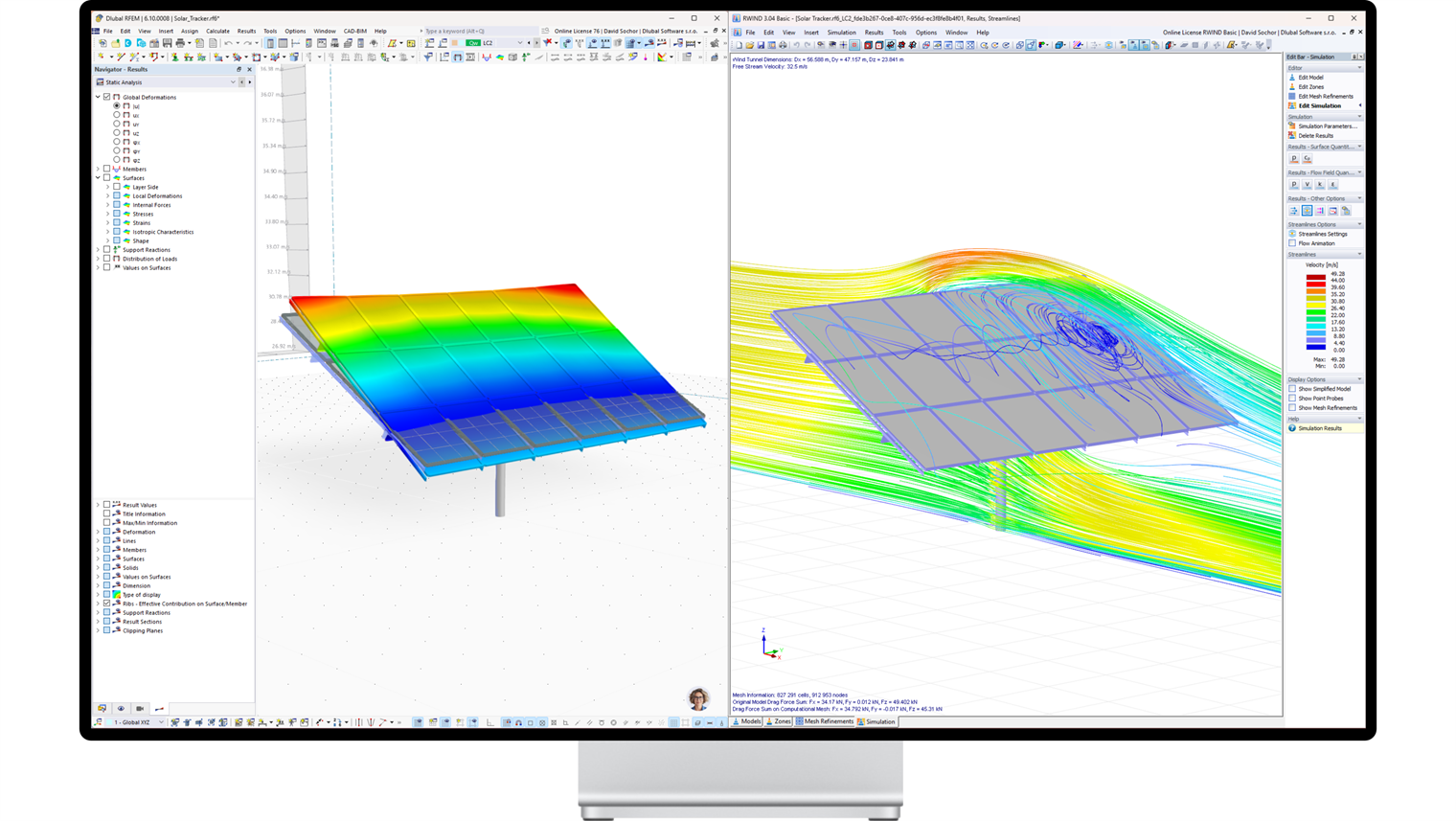

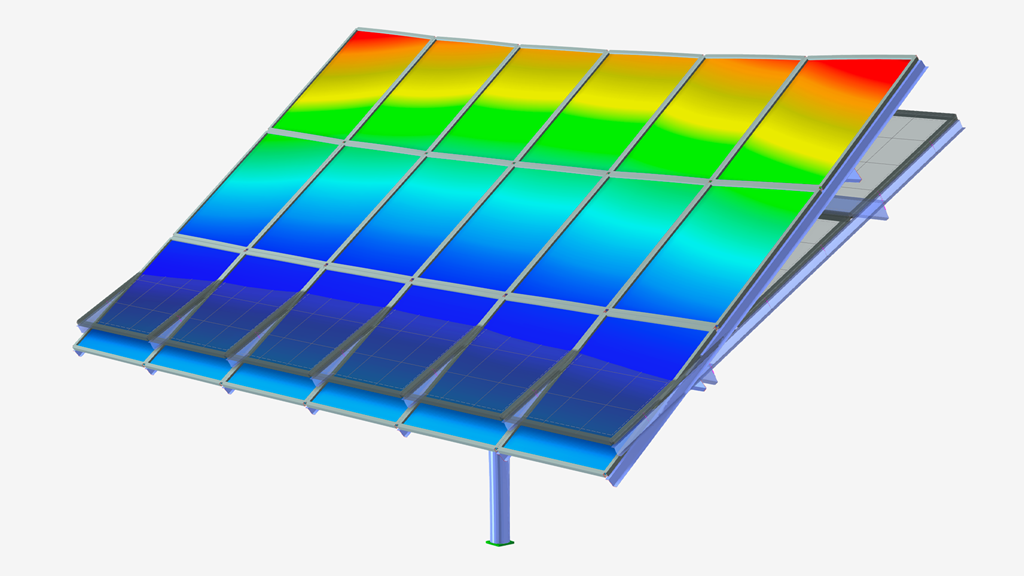

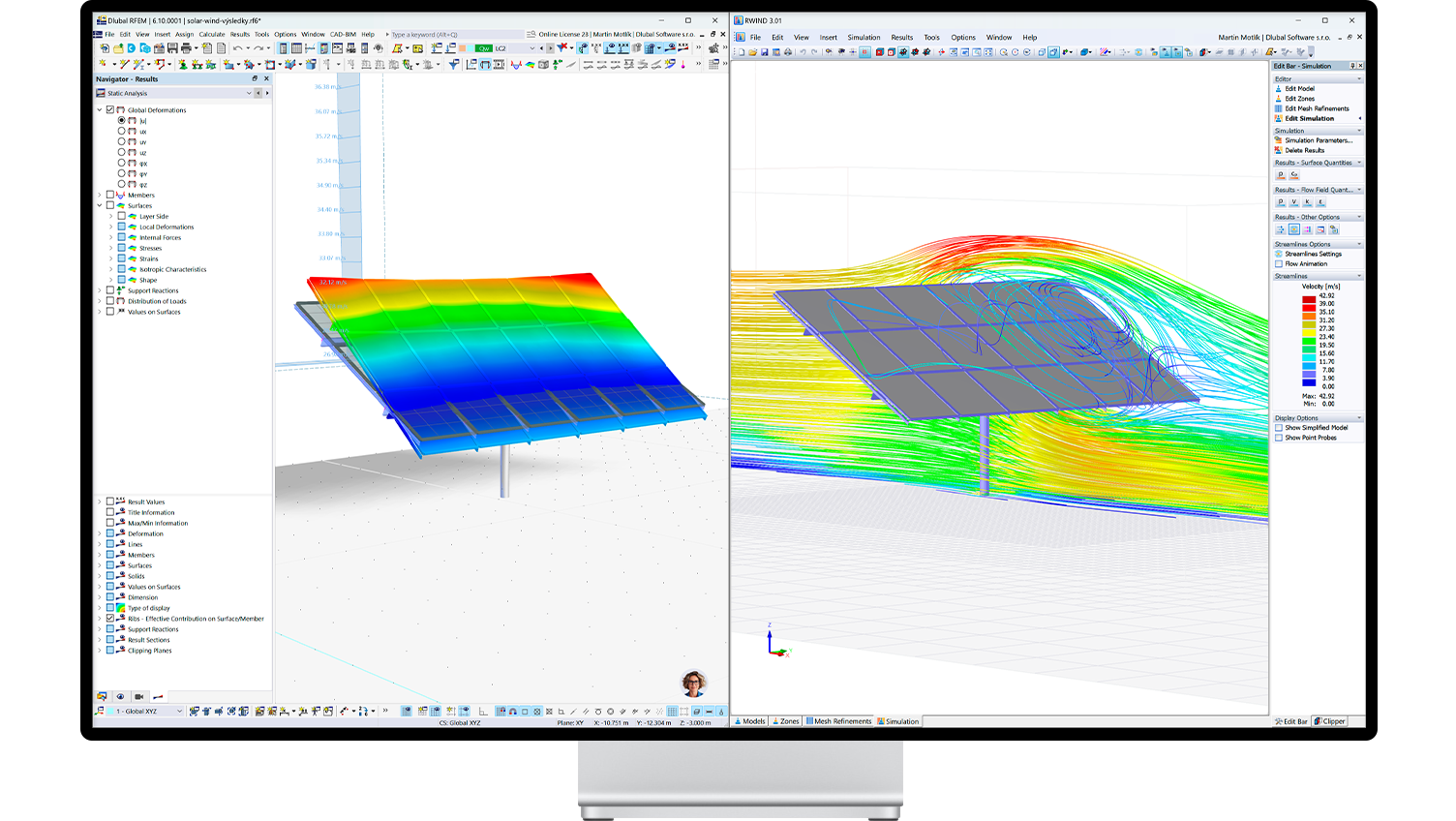

RWIND 3 simula o fluxo de vento ao redor de montagens de painéis solares usando técnicas avançadas de CFD, capturando efeitos de pressão localizados em estruturas de suporte e superfícies. Estes resultados de carga de vento são transferidos nativamente para o RFEM 6, onde são aplicados ao modelo estrutural para uma análise detalhada das forças internas, deformações e estabilidade geral do sistema. Isso garante um projeto confiável e otimizado dos sistemas de montagem sob condições reais de vento.
RFEM 6

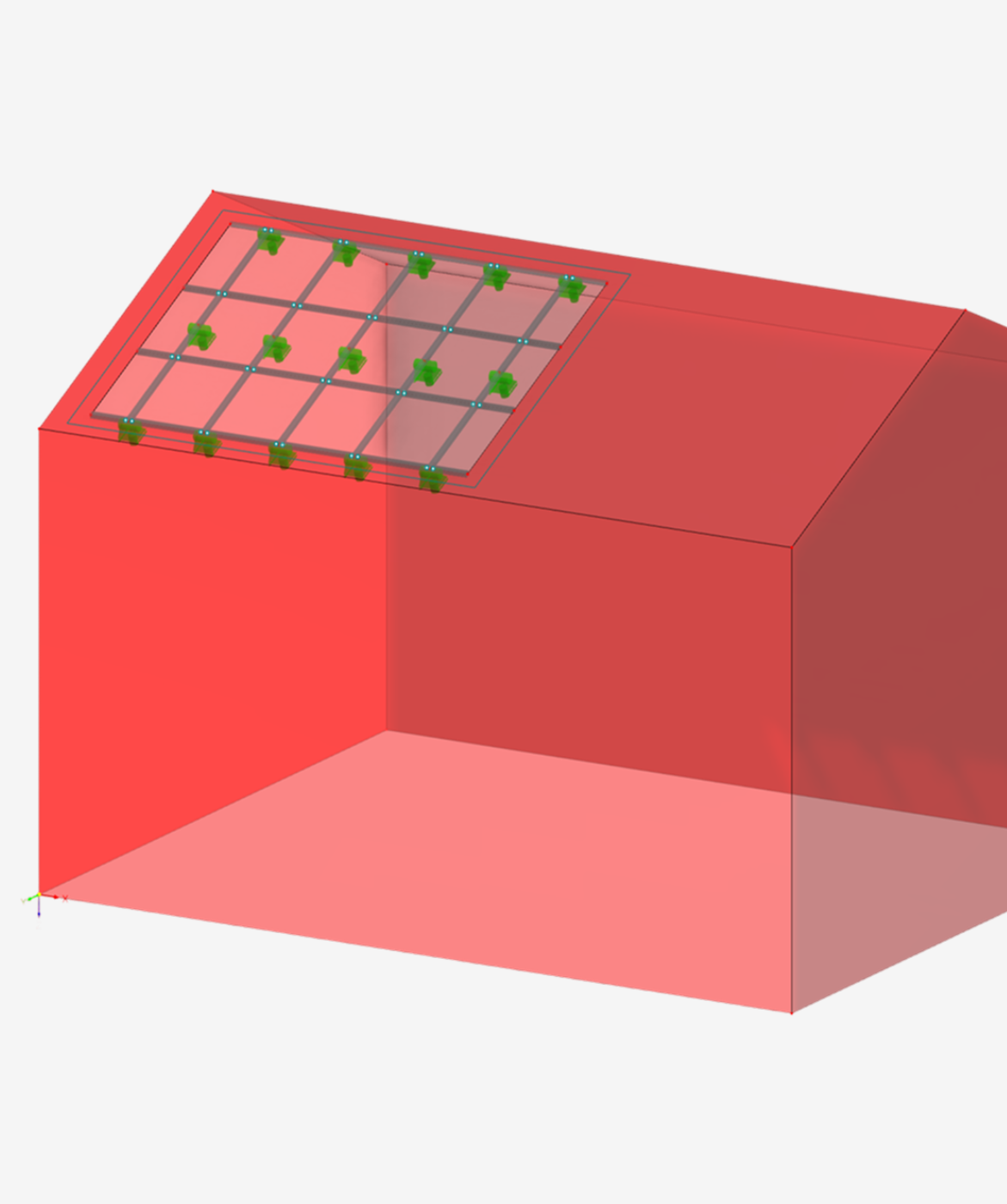

RFEM 6 importa campos de pressão do vento gerados no RWIND 3 através de simulação CFD integrada e os utiliza como casos de carga de vento para análise estrutural detalhada do modelo.
RWIND 3

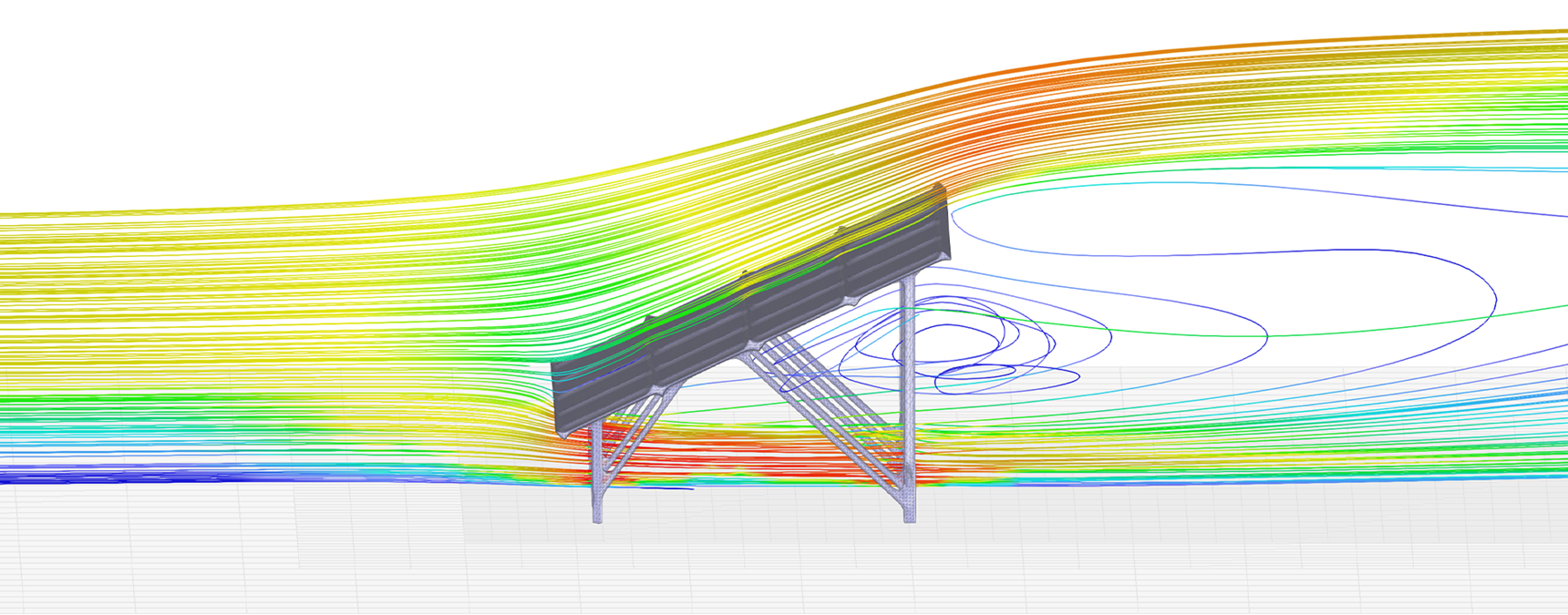

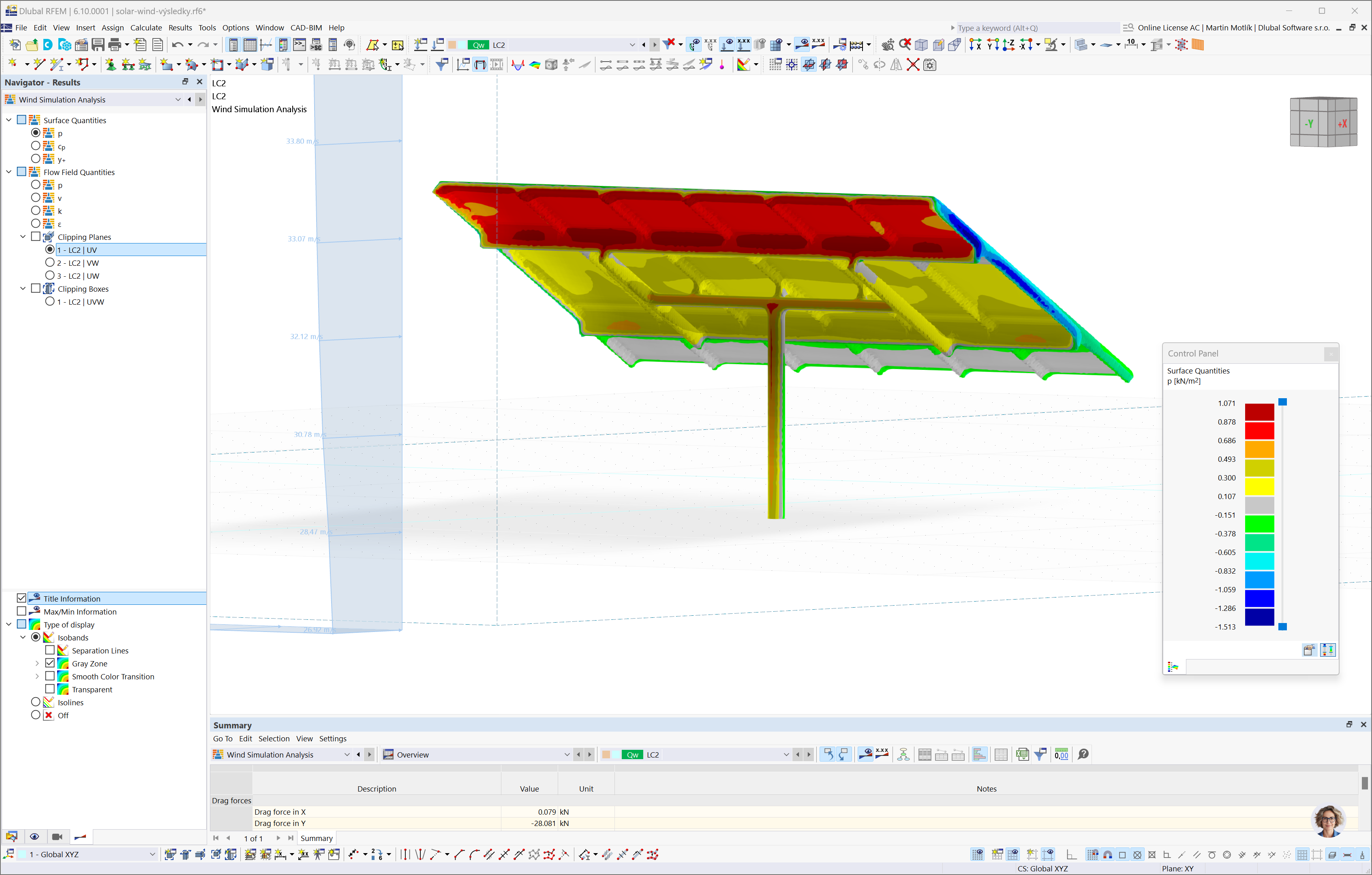

Realiza simulações de CFD do fluxo de vento ao redor de estruturas solares e sistemas de montagem, fornecendo dados detalhados de pressão do vento que podem ser transferidos diretamente para o RFEM 6 para uma análise precisa de cargas de vento e design estrutural.
Nossos especialistas ficarão felizes em apresentar o software na forma de uma breve demonstração online adaptada ao seu campo.
