Pergunta

Também posso dimensionar um componente estrutural em aço inoxidável no RF‑/STEEL EC3?

Resposta:

Sim, é possível dimensionar aço inoxidável de acordo com a EN 1993-1-4: 2006 (aço inoxidável) com o módulo adicional RF‑/STEEL EC3.

Os coeficientes de segurança parciais, os coeficientes de imperfeição e outros parâmetros para o aço inoxidável podem ser ajustados no módulo adicional em Definições dos anexos nacionais (ver imagem).

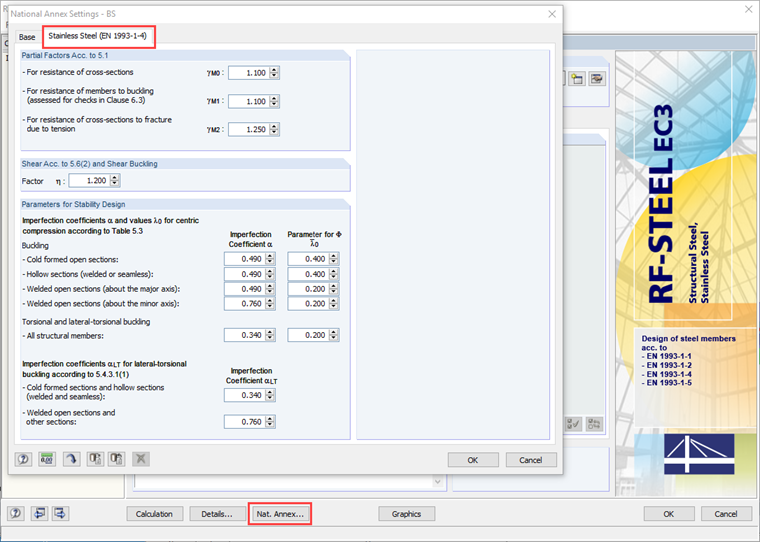

Parâmetros para aço inoxidável de acordo com EN 1993-1-4
