Erzeugung der Stabexzentrizitäten mit RS-COM

Como é que posso criar excentricidades de barras no RS-COM?


Resposta:

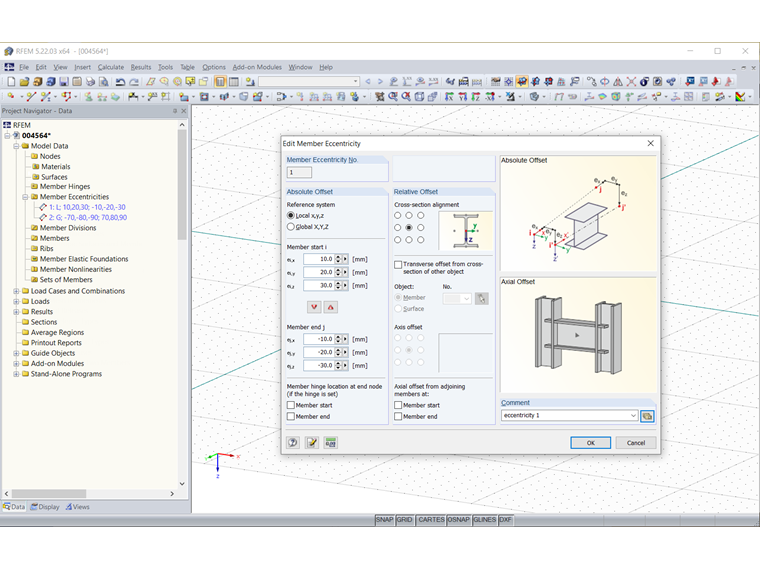

A seguinte macro VBA mostra a criação de duas excentricidades de barra.

  1. código.vb#

'--------------------------------------------------------------------------------------------------
Sub SetEccs()
'--------------------------------------------------------------------------------------------------
Dim model As RSTAB8.model
Dim data As IModelData
Dim ecc(1) As RSTAB8.MemberEccentricity

  1. 'Get interface for model
  2. Set model = GetObject(, "RSTAB8.Model")
  3. ' Block COM licence and program access
  4. model.GetApplication.LockLicense
  1. On Error GoTo e
  2. ' Get interface for model data
  3. Set data = model.GetModelData
  1. 'Define eccentricity 1
  2. ecc(0).No = 1
  3. ecc(0).ReferenceSystem = LocalSystemType
  4. ecc(0).Start.X = 0.01
  5. ecc(0).Start.Y = 0.02
  6. ecc(0).Start.Z = 0.03
  7. ecc(0).End.X = -0.01
  8. ecc(0).End.Y = -0.02
  9. ecc(0).End.Z = -0.03
  10. ecc(0).Comment = "eccentricity 1"
  11. 'Define eccentricity 2
  12. ecc(1).No = 2
  13. ecc(1).ReferenceSystem = GlobalSystemType
  14. ecc(1).Start.X = -0.07
  15. ecc(1).Start.Y = -0.08
  16. ecc(1).Start.Z = -0.09
  17. ecc(1).End.X = 0.07
  18. ecc(1).End.Y = 0.08
  19. ecc(1).End.Z = 0.09
  20. ecc(1).Comment = "eccentricity 2"
  21. 'Transfer member eccentricities
  22. data.PrepareModification
  23. data.SetMemberEccentricities ecc

e: data.FinishModification

  1. If Err.Number <> 0 Then MsgBox Err.Description, , Err.Source
  2. Set data = Nothing
  3. ' COM licence is unlocked, program access possible again
  4. model.GetApplication.UnlockLicense
  5. Set model = Nothing

End Sub
#/code#
