Pergunta

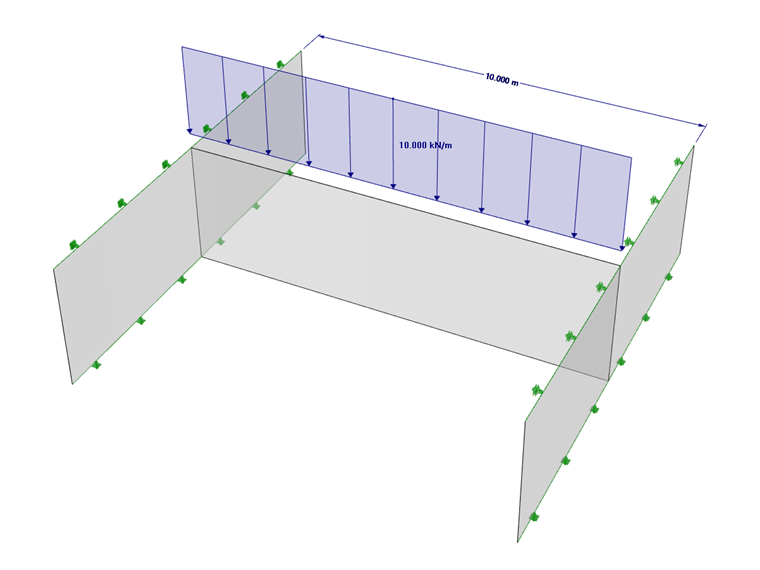

Na maioria dos casos, o que se pretende é a força de corte resultante ou aplicada sobre a altura, e não propriamente a distribuição real da superfície. Para isso, existem duas ferramentas para visualizar as forças que serão demonstradas com base no seguinte exemplo de uma força de corte. Além disso, o procedimento também pode ser visualizado no vídeo.

Avaliação através de uma secção
Utilizando uma secção, a distribuição pode ser representada graficamente como um diagrama de resultados. Para obter a força de corte do exemplo apresentado na Figura 01, é necessário o fluxo de corte n_xy. Este diagrama pode depois ser avaliado no diagrama de resultados, por exemplo, para determinar a força de corte resultante. Além disso, a resultante também pode ser representada graficamente. Para não considerar a influência dos apoios, não é recomendado criar a secção diretamente na linha de base da superfície. Geralmente, aplica-se o seguinte: Quanto mais fina for a malha de EF, mais precisos serão os resultados.

Avaliação através de uma barra resultante
Uma outra opção é utilizar uma barra resultante que integra os esforços internos da superfície e os apresenta como esforços internos da barra. Se estiver apenas interessado nos esforços internos, é possível selecionar qualquer secção porque a barra resultante não acrescenta mais rigidez ao sistema estrutural. A vantagem da barra resultante reside na possibilidade de a secção atribuída também poder ser dimensionada nos módulos adicionais.
