Dotaz

Jak získám síly v přípojích pro stěnový nosník, který je k dalším plochám připojený tuhou vazbou?


Odpověď:
Ve většině případů nás zajímá výsledná posouvající síla nebo posouvající síla působící přes výšku, nikoli skutečný průběh na ploše. K tomu jsou k dispozici dva nástroje pro načtení sil. Toto je znázorněno níže na příkladu smykové síly. Kromě toho je postup znázorněn ve videu.

Vyhodnocení pomocí řezu

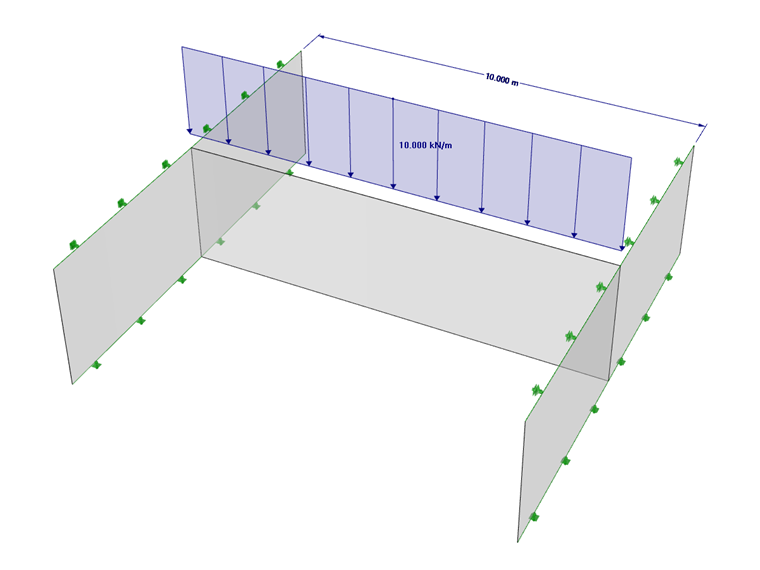

Pomocí řezu je možné průběh graficky zobrazit jako výsledkový graf. Pro načtení smykové síly pro příklad znázorněný na Obrázku 01 je vyžadován smykový tok nxy. Tento výsledkový graf může být následně dále vyhodnocen průběhu výsledků například pro stanovení výsledné smykové síly. Výslednici je možné dále zobrazit také graficky. Aby se zanedbal vliv podpor, nedoporučuje se vytvořit řez přímo na základní linii plochy. V zásadě platí: Čím jemnější je síť KP, tím přesnější jsou výsledky.

Vyhodnocení pomocí výsledkového prutu
Další možností je použití výsledkového prutu, který integruje vnitřní síly na plochách a zobrazí je jako vnitřní síly na prutech. Pokud nás zajímají pouze vnitřní síly, je možné vybrat libovolný průřez, protože výsledkový prut nevnáší žádnou další tuhost do modelu. Výhodou výsledkového prutu je, že přiřazený průřez je možné posoudit také v přídavných modulech.
