Um dos principais resultados do RWIND é o coeficiente de força do vento (também conhecido como coeficiente de força aerodinâmica), que ajuda os engenheiros a compreender como o vento interage com uma estrutura. Este coeficiente é essencial para otimizar os projetos, garantindo estabilidade estrutural e eficiência.
No RWIND, o coeficiente de força do vento é normalmente obtido através de uma simulação de vento com base na geometria, velocidade do vento e condições ambientais fornecidas. O software então calcula as forças atuantes na estrutura e fornece valores de coeficientes que indicam a resposta aerodinâmica. Esta FAQ irá guiá-lo pelo processo de obtenção do coeficiente de força do vento no RWIND.
Para ilustrar como o RWIND determina o coeficiente de força do vento, podemos analisar um exemplo prático da RWTH Aachen University sobre antenas [1] de acordo com a imagem 1.

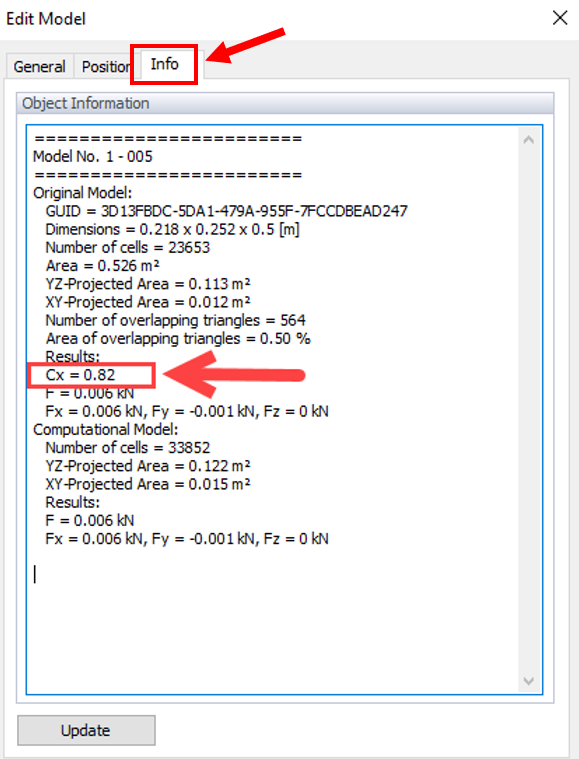

Na imagem 2, o valor do coeficiente de força do vento (coeficiente de força aerodinâmica) é calculado na aba de informações dos dados de edição do modelo. Além disso, a fórmula do coeficiente de força do vento é mostrada aqui:
|
Cf |
Coeficiente de força do vento |
|
F |
Força de arrasto do vento sobre a estrutura |
|
ρ |
densidade do ar |
|
U |
Velocidade do vento de corrente livre |
|
A |
Área de referência da estrutura |

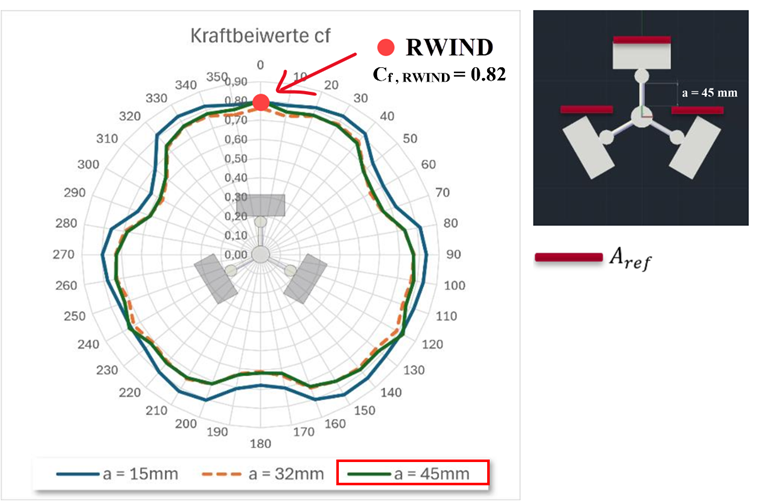

Para comparação de resultados, a imagem 3 [1] apresenta uma análise dos coeficientes de força (Cf) em relação a diferentes configurações estruturais sob a influência do vento. No lado esquerdo, um diagrama polar intitulado "Coeficiente de força Cf" ilustra a variação dos coeficientes de força em diferentes direções do vento de acordo com a área de referência Aref = 0.1127 m2. Um ponto vermelho a 0° indica o coeficiente de força no RWIND (Cf = 0.82) como um ponto significativo relacionado ao vento para a = 45 mm.
