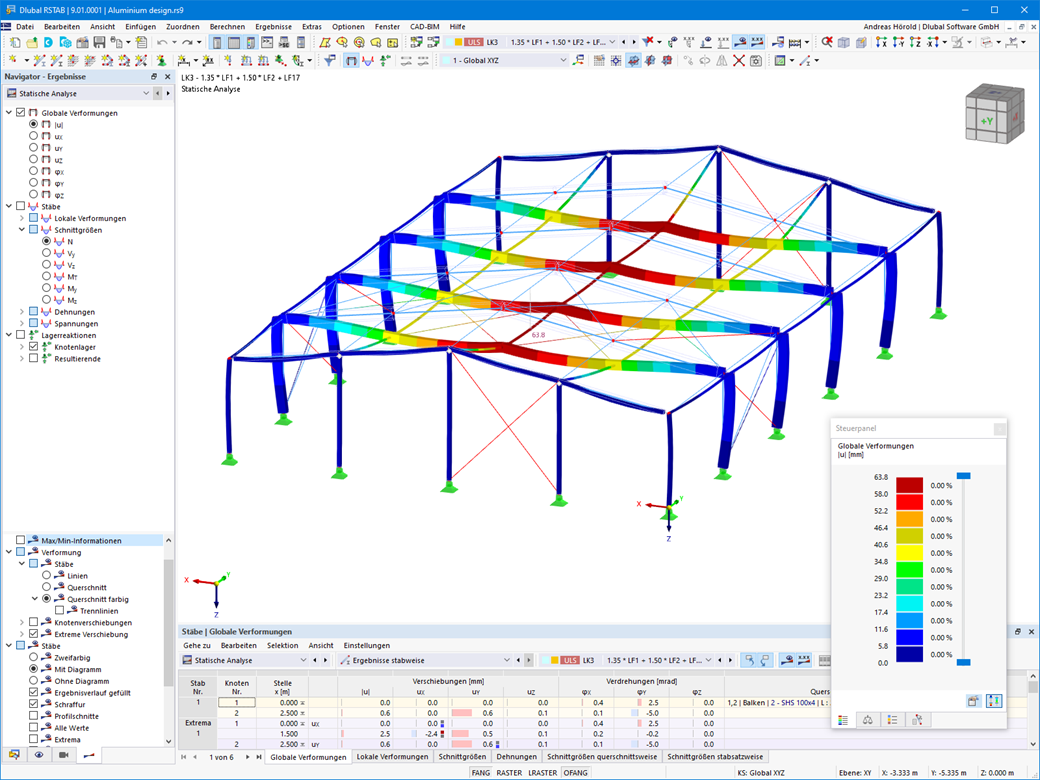

Também pode ver os seus resultados numa representação de cores clara no modelo representado. Desta forma, pode, por exemplo, identificar com precisão a deformação ou a distribuição de esforços internos numa barra. Se pretende definir cores e intervalos de valores, isso é possível no painel de controlo.
