Pergunta:
Como é que posso introduzir uma viga curvada no RSTAB 9?
Resposta:

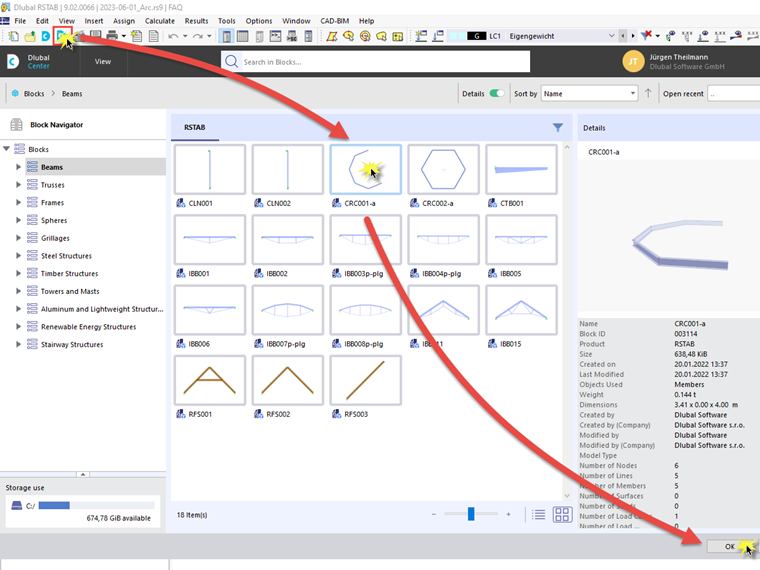

Se pretende criar um arco no RSTAB 9, pode utilizar o arco circular parametrizado no administrador de blocos, por exemplo. Para fazer isso, basta abrir o administrador de blocos, como apresentado na Figura 01, e selecionar o bloco correspondente.
Na caixa de diálogo seguinte, pode ver uma imagem de pré-visualização do bloco inserido. Utilizando os nós de bloco apresentados, pode selecionar um ponto de inserção e defini-lo como um nó no modelo ou para coordenadas definidas manualmente, ver Figura 02.

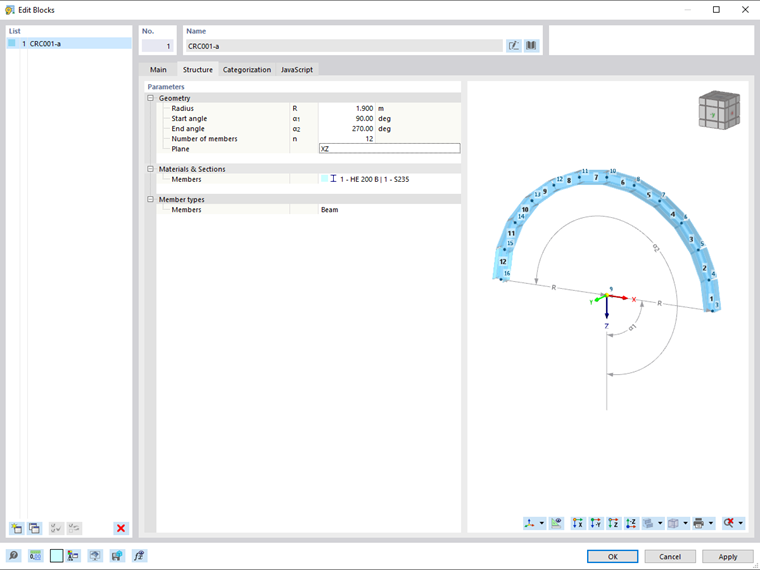

Im Tab Struktur können Sie die Parameter und Stabeigenschaften editieren. Isso mesmo é apresentado na Figura 03.

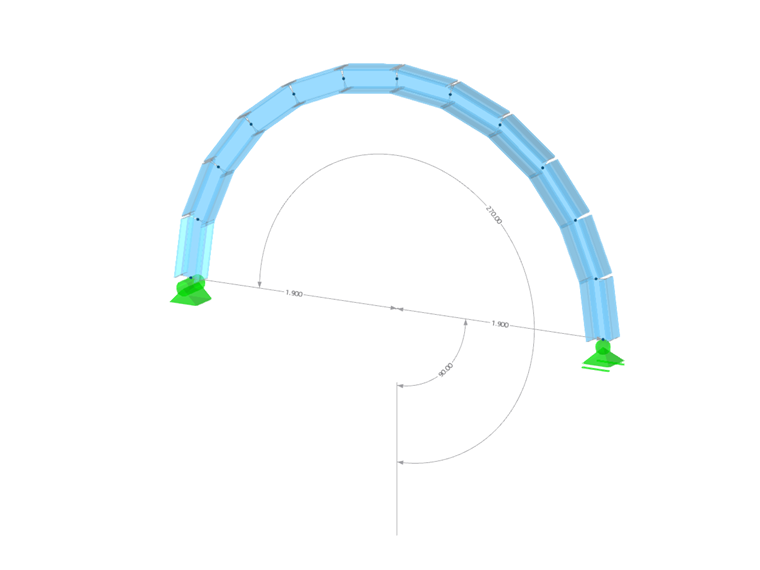

A Figura 04 mostra o arco semicircular criado.
