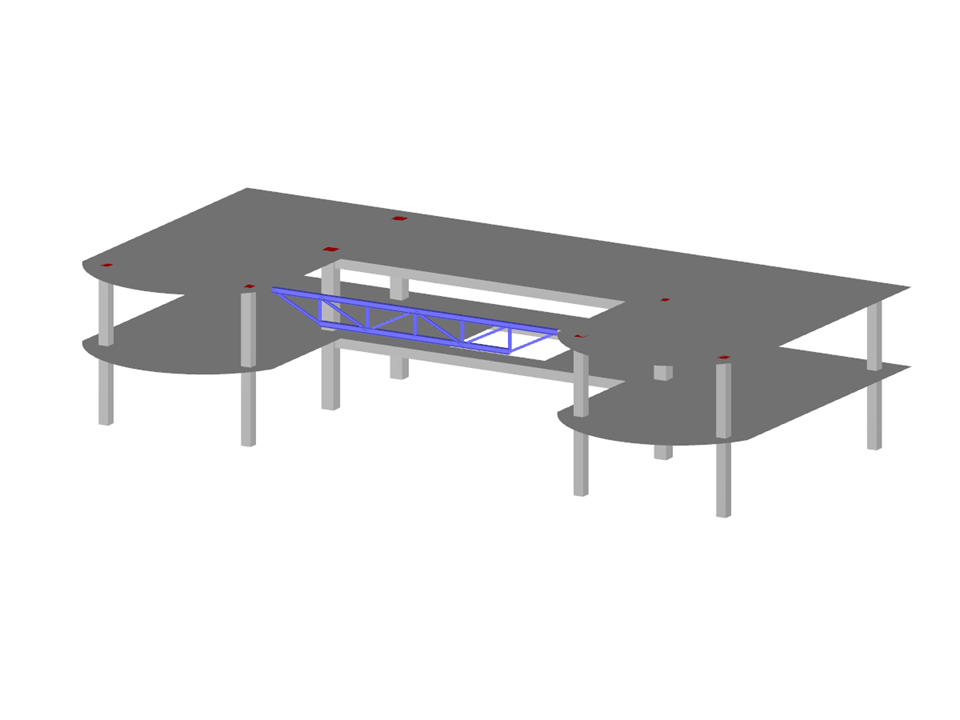

RFEM 5 para iniciantes | 006 Criação de um modelo – Vigas de pavimento e treliças
| Número de nós | 78 |
| Número de linhas | 92 |
| Número de barras | 57 |
| Número de superfícies | 6 |
| Peso total | 493,411 t |
| Dimensões | 28,000 x 14,500 x 6,000 m |
| Versão do programa | 5.23.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Função do programa
Função do programa
Função do programa
Função do programa
- Modelação de secções transversais através de elementos, secções, arcos e elementos de ponto
- Biblioteca expansível de propriedades de material, limites de elasticidade e tensões limite
- Propriedades de secções abertas, fechadas ou não ligadas
- Propriedades efetivas de secções constituídas por diferentes materiais
- Determinação de tensões em cordões de soldadura
- Análise de tensões incluindo o dimensionamento da torção primária e secundária
- Verificação das relações (c/t)
- Secções efetivas de acordo com as normas
- EN 1993-1-5 (incluindo painéis de encurvadura reforçados da Secção 4.5)
-
EN 1993-1-3 -
EN 1999-1-1
-
DIN 18800-2
- Classificação de acordo com as normas
-
EN 1993-1-1
-
EN 1999-1-1
-
- Interface com o MS Excel para importar e exportar tabelas
- Relatório de impressão
Todos os resultados podem ser facilmente avaliados e visualizados de forma numérica e gráfica. As funções de seleção permitem uma avaliação específica.
O relatório de impressão corresponde aos elevados padrões do e ]] produtos/estruturas-de-vigas-rstab/rstab-9/o-que-e-o-rstab RSTAB]]. As alterações são atualizadas automaticamente.
O SHAPE-THIN calcula todas as propriedades relevantes das secções, incluindo os esforços internos limite plásticos. As zonas sobrepostas são consideradas de forma próxima da realidade. Se as secções forem constituídas por diferentes materiais, o SHAPE‑THIN determina as propriedades efetivas da secção em relação ao material de referência.
Além da análise de tensão elástica, é possível realizar a verificação plástica com interação dos esforços internos para qualquer formato de secção. As verificações de interação plásticas são realizadas pelo método Simplex. As hipóteses de cedência podem ser selecionadas de acordo com Tresca ou von Mises.
O SHAPE-THIN efetua uma classificação das secções de acordo com as normas EN 1993-1-1 e EN 1999-1-1. Para secções de aço de classe 4, o programa determina larguras efetivas para painéis de encurvadura não reforçados ou reforçados de acordo com a EN 1993-1-1 e a EN 1993-1-5. Para secções de alumínio de classe 4, o programa calcula as espessuras efetivas de acordo com a EN 1999-1-1.
Opcionalmente, o SHAPE‑THIN verifica os valores de c/t limite em conformidade com os métodos de dimensionamento el-el, el-pl ou pl-pl de acordo com a DIN 18800. As zonas c/t dos elementos orientados na mesma direção são reconhecidas automaticamente.
O SHAPE-THIN inclui uma extensa biblioteca de secções laminadas e parametrizadas. Estas podem ser combinadas ou complementadas com novos elementos. É possível modelar uma secção composta por diferentes materiais.
As ferramentas e funções gráficas permitem a modelação de formas complexas de secções da forma habitual para programas de CAD. A entrada gráfica oferece, entre outros, a opção de definir elementos de ponto, cordões de soldadura, arcos, secções retangulares e circulares parametrizadas, elipses, arcos elípticos, parábolas, hipérboles, splines e NURBS. Alternativamente, é possível importar um ficheiro DXF que é utilizado como base para uma modelação adicional. Também existe a possibilidade de utilizar linhas auxiliares para a modelação.
Além disso, a entrada parametrizada permite a entrada do modelo e dos dados de carga de tal maneira que estes dependam de determinadas variáveis.
Os elementos podem ser divididos ou adicionados a outros objetos de forma gráfica. O SHAPE-THIN divide automaticamente os elementos e assegura um fluxo de corte sem interrupções através da introdução de elementos nulos. No caso de elementos nulos, pode ser definida uma espessura específica para controlar a transferência de corte.
