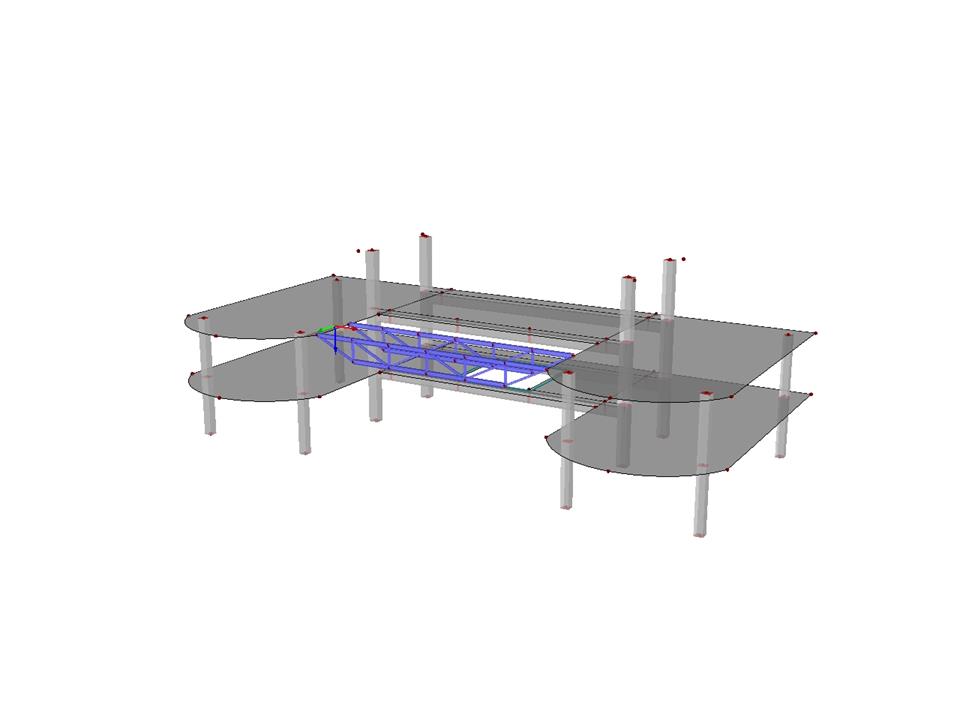

RFEM 5 para iniciantes | 007 Criação de um modelo – Gerador de modelos
| Número de nós | 98 |
| Número de linhas | 117 |
| Número de barras | 82 |
| Número de superfícies | 6 |
| Peso total | 502,513 t |
| Dimensões | 28,000 x 14,500 x 9,000 m |
| Versão do programa | 5.23.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
