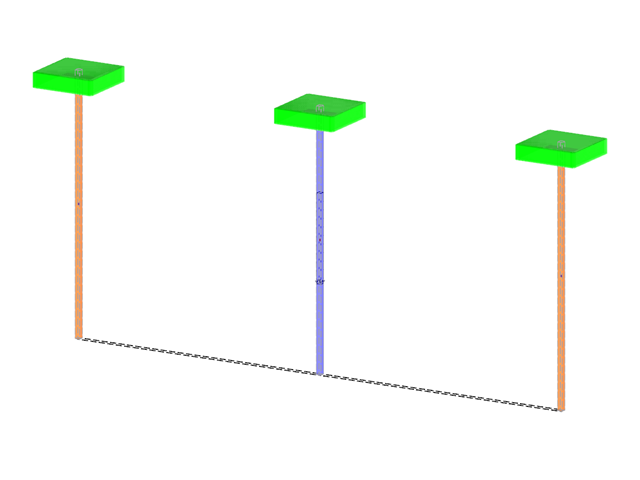

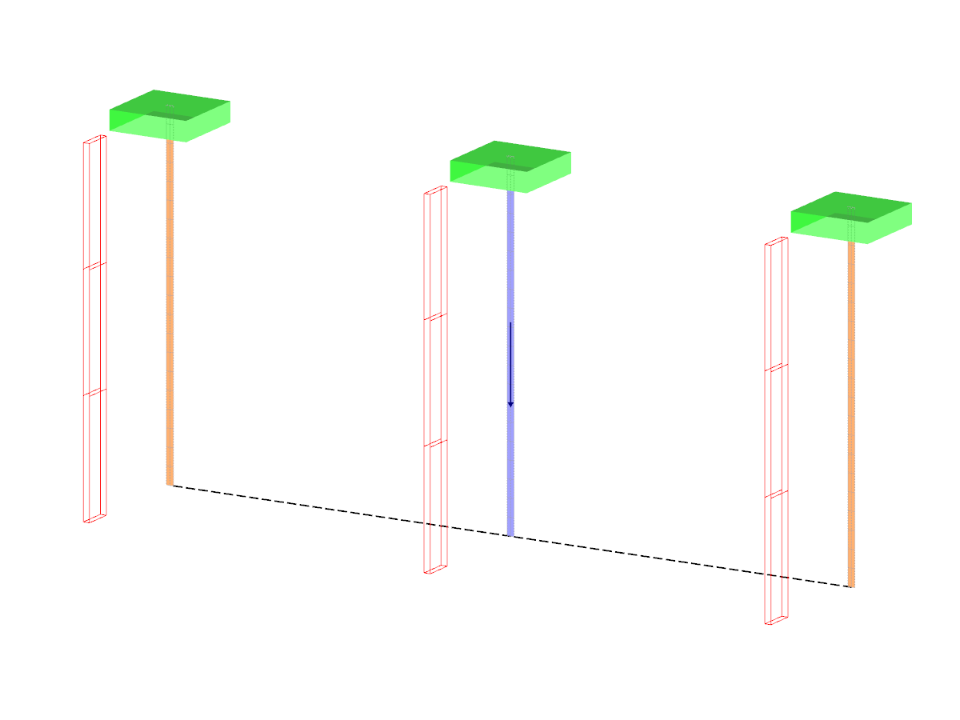

Uma estrutura de treliça é constituída por três barras – uma barra de aço e duas barras de cobre ligadas por uma barra rígida. A estrutura é carregada por uma força pontual e uma diferença de temperatura. Determine a flecha total da estrutura, sem considerar o peso próprio.
Exemplo de verificação 000076 | 3
Número de nós | 18 |
Número de linhas | 19 |
Número de barras | 4 |
Número de superfícies | 3 |
Número de casos de carga | 1 |
Peso total | 0,001 t |
Dimensões | 1,070 x 0,070 x 0,535 m |
Versão do programa | 5.10.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
