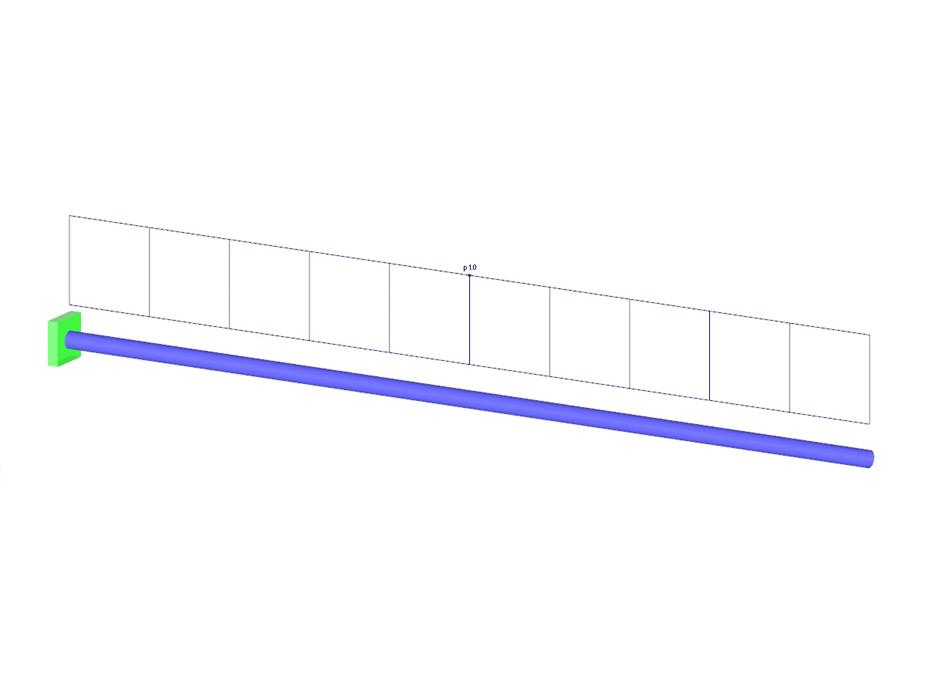

Um tubo com secção tubular é sujeito a compressão interna. A compressão interna provoca uma deformação axial do tubo, o chamado efeito de Bourdon. Determine a deformação axial do ponto de extremidade do tubo.
Exemplo de verificação 000089 | 1
| Número de nós | 2 |
| Número de linhas | 1 |
| Número de barras | 1 |
| Número de casos de carga | 1 |
| Peso total | 0,098 t |
| Dimensões | 10,250 x 0,500 x 0,500 m |
| Versão do programa | 5.15.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
