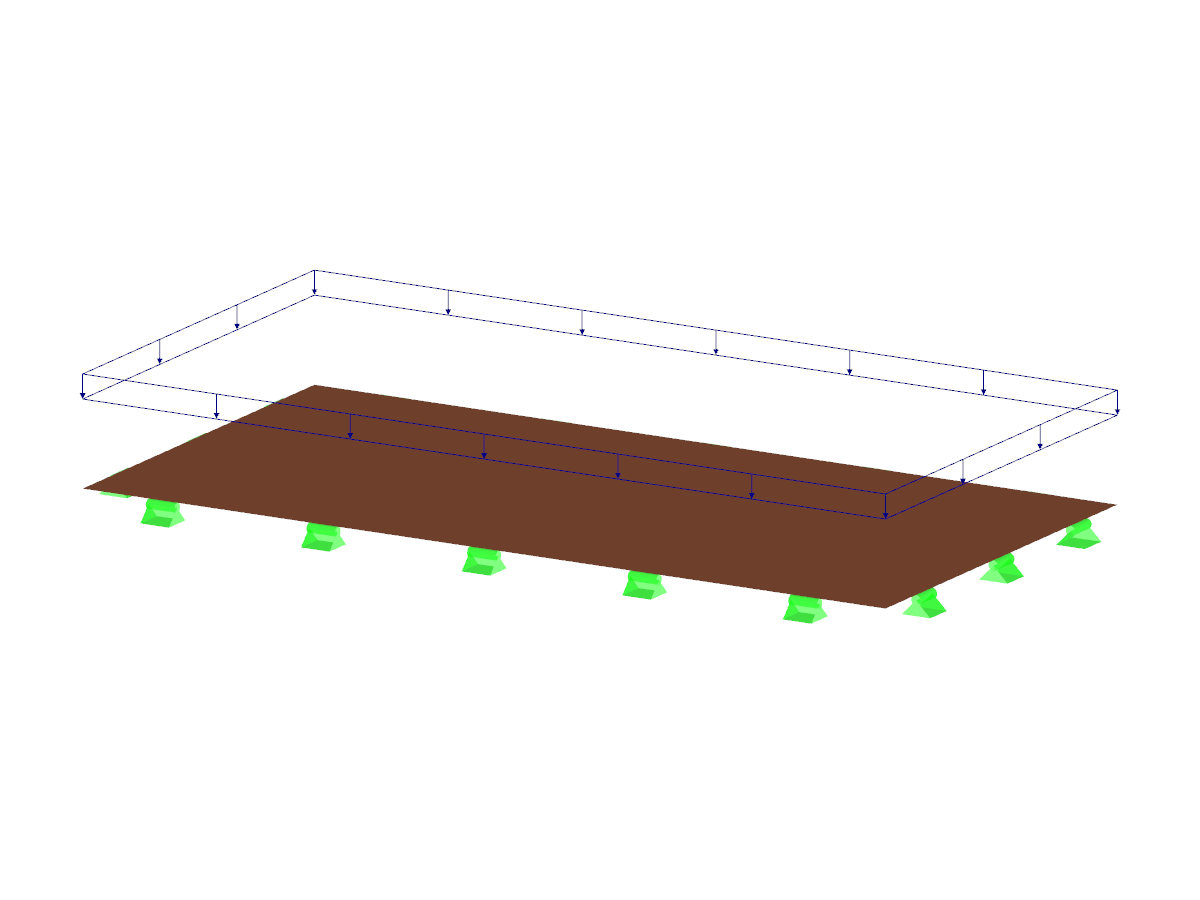

As lajes ortotrópicas retangulares finas estão apoiadas de forma simples e são carregadas pela pressão uniformemente distribuída. As direções dos eixos x e y correspondem às direções principais. Determine a flecha máxima do painel, sem considerar o peso próprio.
Exemplo de verificação 000091 | 2
| Número de nós | 4 |
| Número de linhas | 4 |
| Número de superfícies | 1 |
| Número de casos de carga | 1 |
| Peso total | 0,012 t |
| Dimensões | 2,000 x 1,000 x 0,000 m |
| Versão do programa | 5.15.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
