Um pilar é constituído por uma parte em betão – retângulo 100/200 e uma parte em aço – perfil I 200. Está sujeito a uma força de compressão. Determine a carga crítica e o fator de carga correspondente. A solução teórica é baseada na encurvadura de uma viga simples. Neste caso, é necessário considerar duas áreas devido a diferentes momentos de inércia e propriedades do material.
Modelo utilizado em

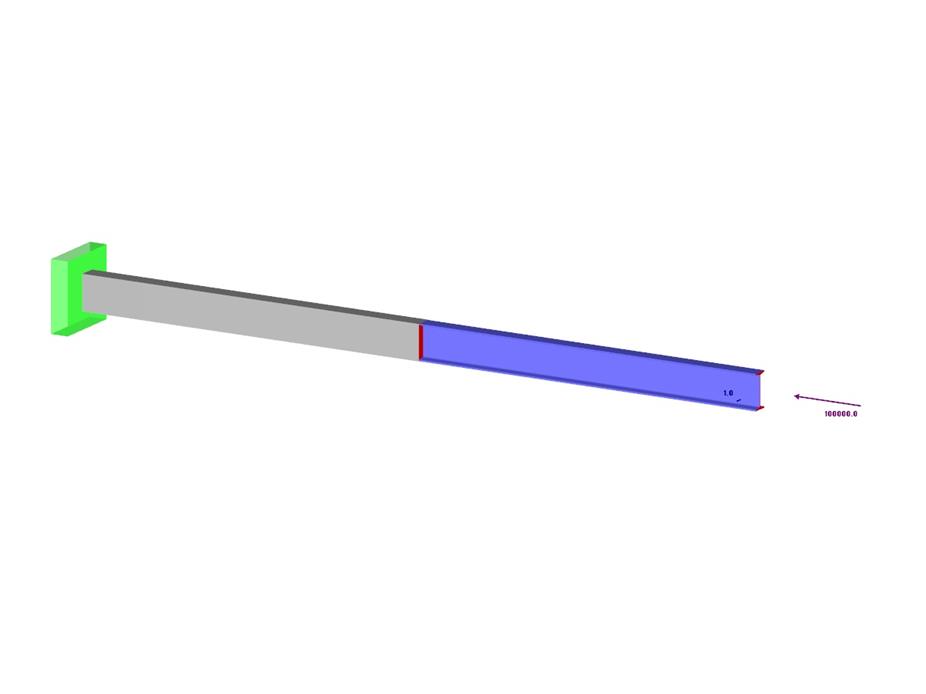

Exemplo de verificação 000093 | 2
Número de nós | 3 |
Número de linhas | 2 |
Número de barras | 2 |
Número de casos de carga | 1 |
Peso total | 0,152 t |
Dimensões (métricas) | 4,004 x 0,007 x 0,007 m |
Dimensões (imperial) | 13.14 x 0.02 x 0.02 feet |
Versão do programa | 5.15.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
