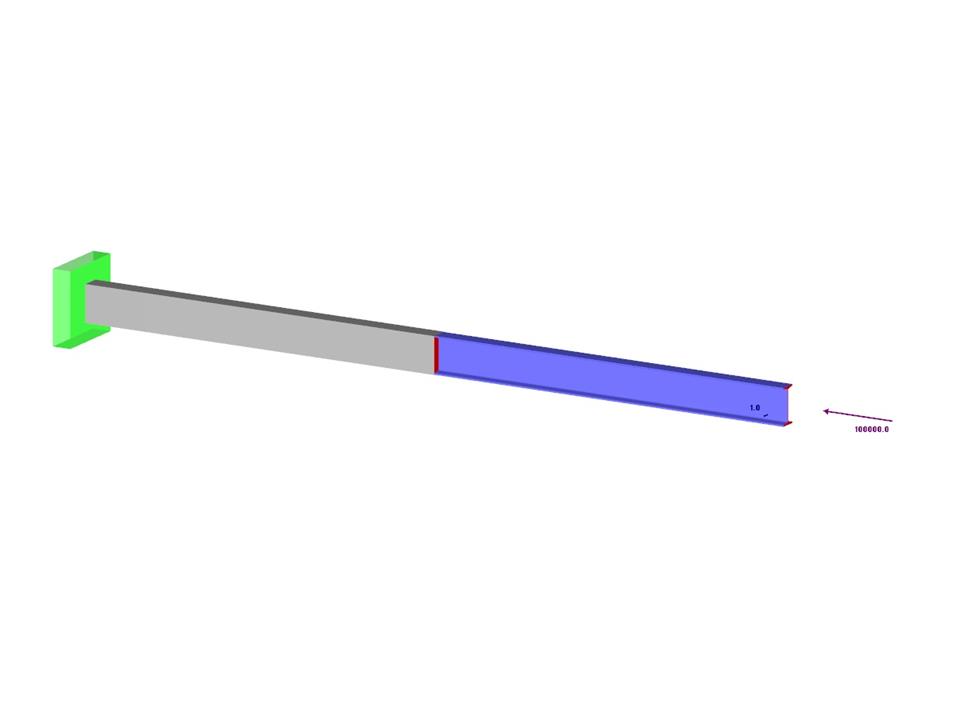

Um pilar é constituído por uma parte em betão – retângulo 100/200 e uma parte em aço – perfil I 200. Está sujeito a uma força de compressão. Determine a carga crítica e o fator de carga correspondente. A solução teórica é baseada na encurvadura de uma viga simples. Neste caso, é necessário considerar duas áreas devido a diferentes momentos de inércia e propriedades do material.
Exemplo de verificação 000093 | 3
| Número de nós | 3 |
| Número de barras | 2 |
| Número de casos de carga | 1 |
| Peso total | 0,152 t |
| Dimensões | 4,043 x 0,085 x 0,085 m |
| Versão do programa | 8.15.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
