Um sistema de massa singular está sujeito a uma força de carga. Determine a flecha do sistema.

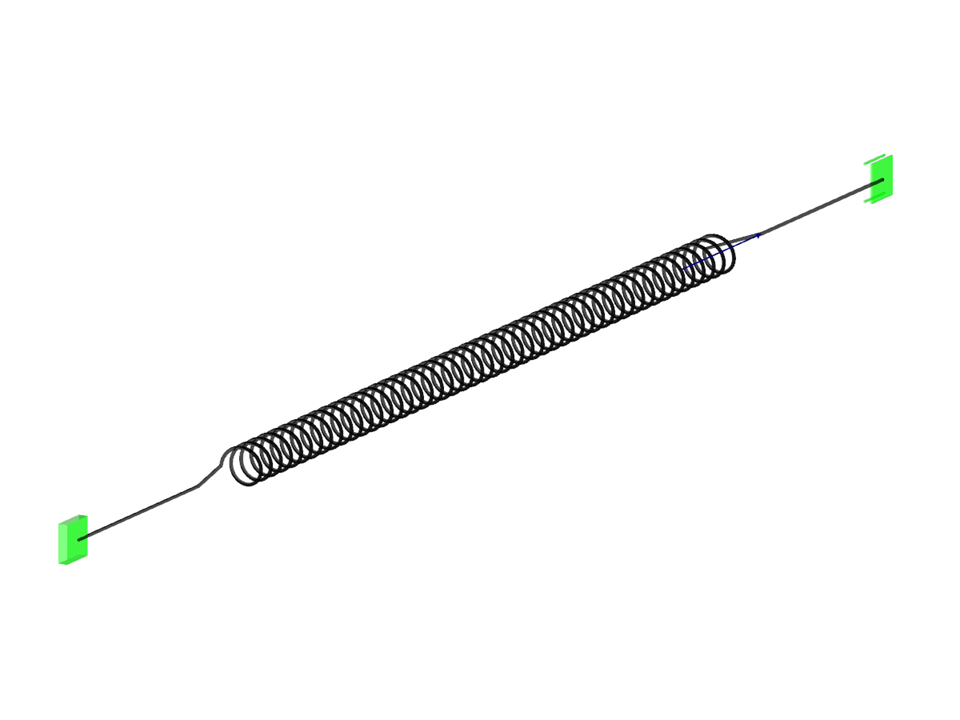

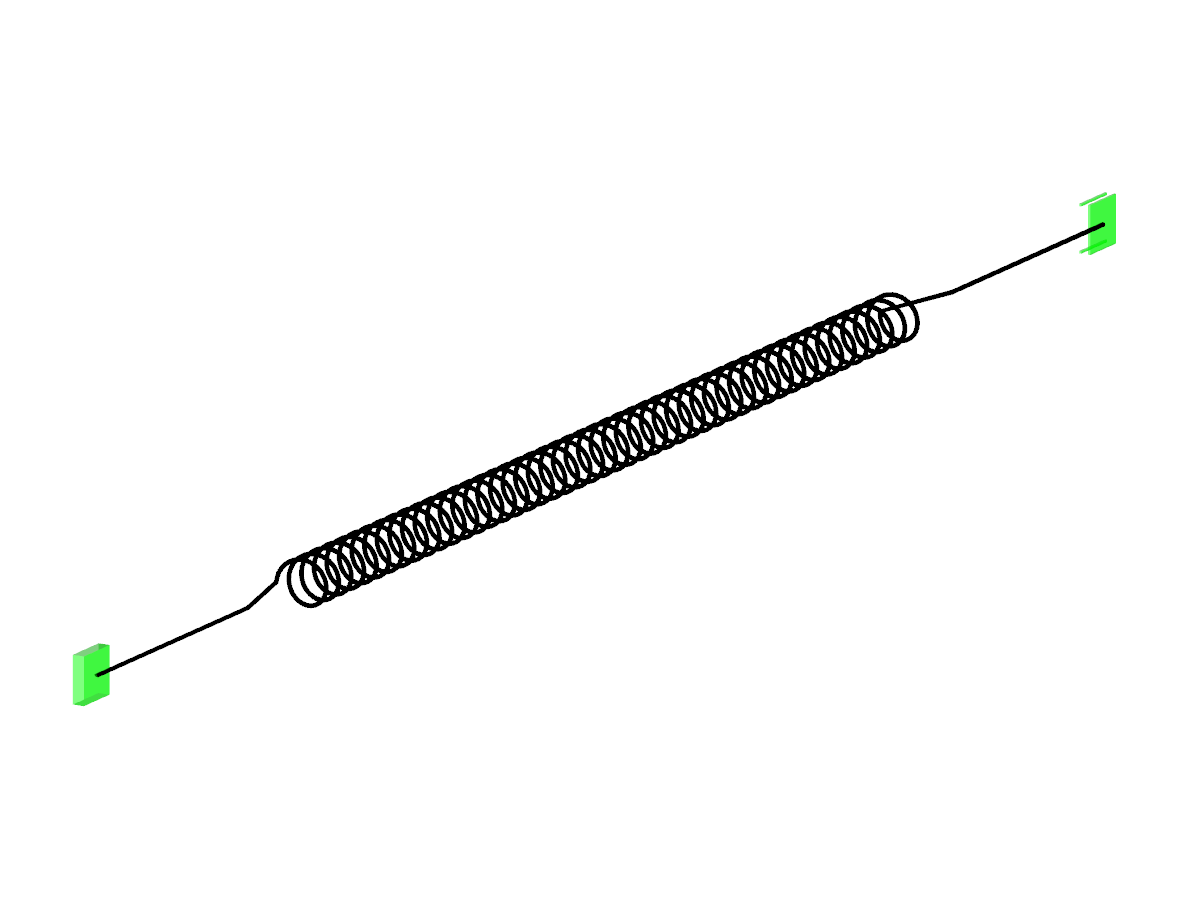

Exemplo de verificação 000100 | 2
| Número de nós | 2 |
| Número de linhas | 1 |
| Número de barras | 1 |
| Número de casos de carga | 1 |
| Dimensões | 0,500 x 1,500 x 0,500 m |
| Versão do programa | 5.09.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
