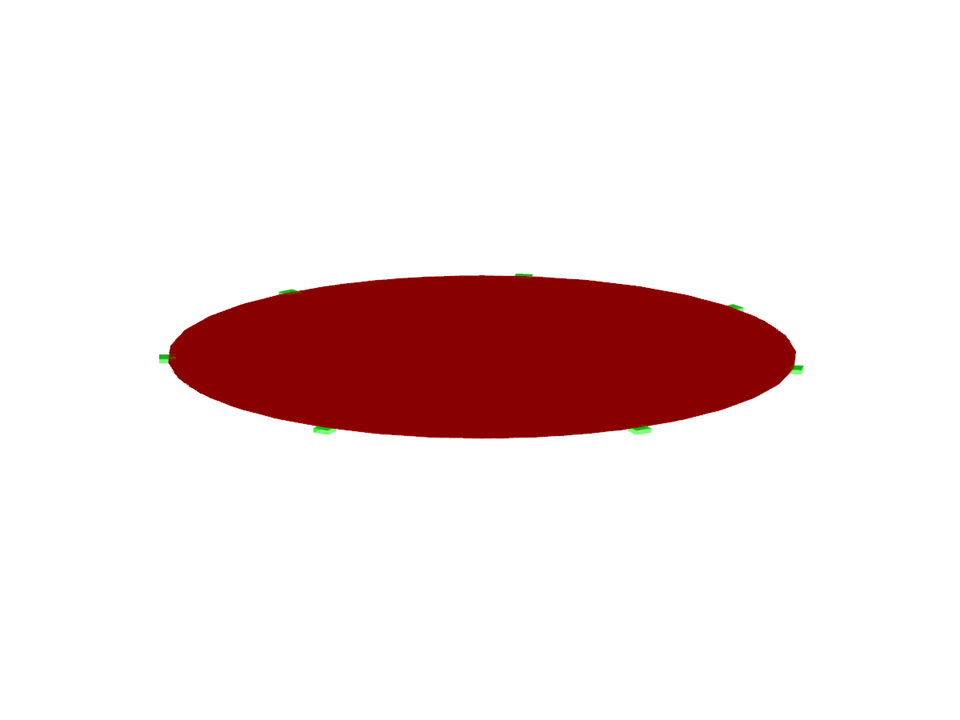

Uma placa circular de aço está presa ao longo de toda a circunferência. Determine as frequências naturais da placa circular.
Exemplo de verificação 000109 | 2
| Número de nós | 6 |
| Número de linhas | 3 |
| Número de superfícies | 3 |
| Número de sólidos | 1 |
| Peso total | 0,006 t |
| Dimensões | 1,827 x 1,822 x 0,828 m |
| Versão do programa | 5.09.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
