Sistemas de estruturas dobradas prismáticas | Superfícies dobradas singularmente sobre planta retangular | Cumeeiras em direção ao centro

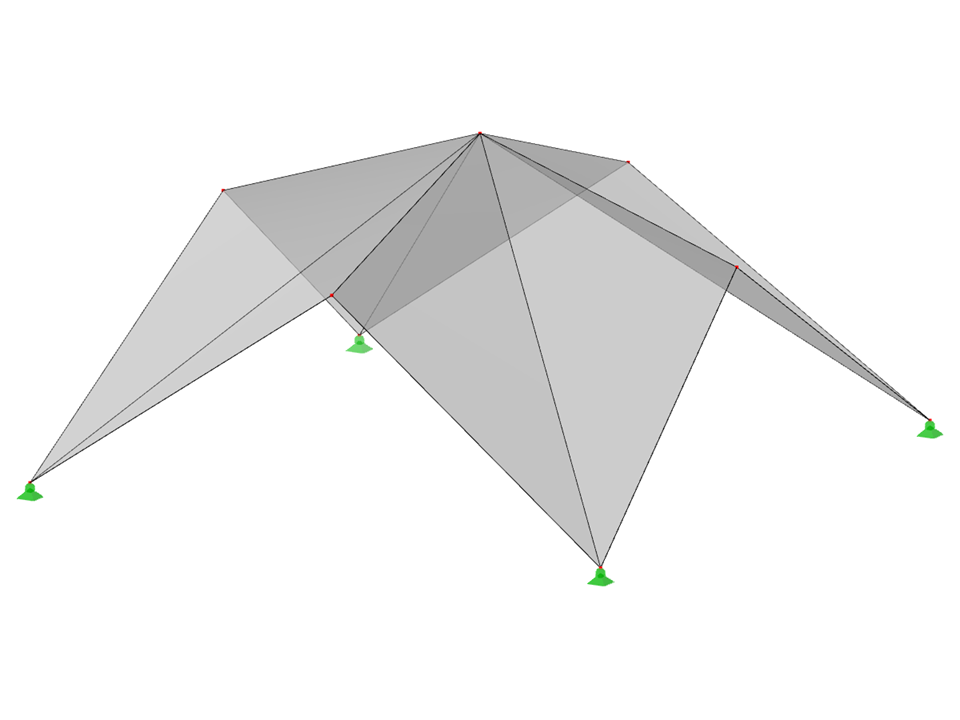

FPC006 | Sistema estrutural dobrado prismático
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 9 |
| Número de linhas | 16 |
| Número de barras | 0 |
| Número de superfícies | 8 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 224,499 t |
| Dimensões | 20,000 x 10,000 x 20,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
