Manual online do RFEM | 4.4 Superfícies
A inclinação dos lados é definida através da altura, do ângulo e da inclinação.

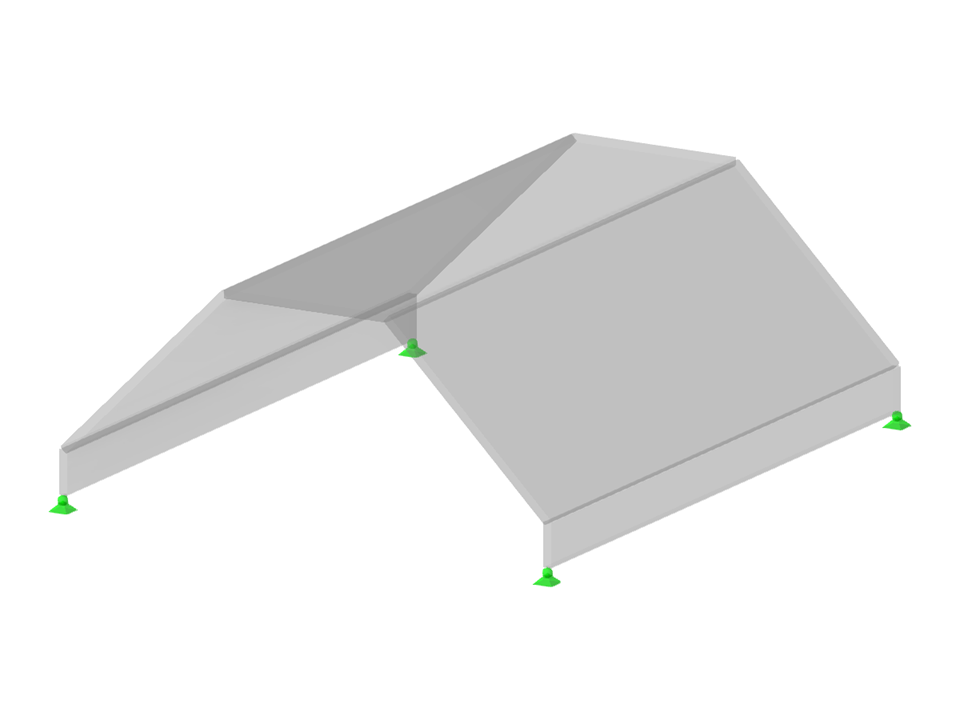

FPL041 | Cobertura de betão de forma trapezoidal
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 12 |
| Número de linhas | 16 |
| Número de barras | 0 |
| Número de superfícies | 5 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 129,853 t |
| Dimensões | 12,000 x 5,000 x 15,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Seminário web
Seminário web
Função do programa
![[EN] FAQ 005472](/pt/webimage/048372/3792404/Thumbnail.png?mw=350&hash=84dd05b02ec4823e4183a5ffc308ad414904eb5b)
![[EN] FAQ 005432](/pt/webimage/046866/3675556/Thumbnail.png?mw=350&hash=84dd05b02ec4823e4183a5ffc308ad414904eb5b)
Função do programa
Função do programa
![Vãos baseados na Figura 5.2 de [1]](/pt/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Com o módulo Dimensionamento de betão, pode realizar a verificação de fadiga para barras e superfícies de acordo com a EN 1992-1-1, Capítulo 6.8.
Para a verificação de fadiga, podem ser selecionados opcionalmente dois métodos ou níveis de verificação nas configurações de dimensionamento:
- Nível de verificação 1: critério simplificado de acordo com 6.8.6 e 6.8.7(2): o critério simplificado é realizado para combinações de ações frequentes de acordo com a EN 1992-1-1, Capítulo 6.8.6 (2) e EN 1990, Eq. (6.15b) com as cargas de tráfego relevantes no estado limite de utilização. Para o aço de armadura, é verificada uma gama de tensões máximas de acordo com 6.8.6. A tensão de compressão do betão é verificada através da tensão superior e inferior admissível de acordo com 6.8.7(2).
- Nível de verificação 2: verificação da tensão equivalente do dano de acordo com 6.8.5 e 6.8.7(1) (verificação de fadiga simplificada): a verificação utilizando as gamas de tensões equivalentes de danos é realizada para a combinação de fadiga de acordo com a EN 1992-1-1, Capítulo 6.8.3, Eq. (6.69), com a ação cíclica Qfat especificamente definida.
O módulo Dimensionamento de betão permite realizar verificações sísmicas para barras de betão armado segundo o EC 8. Isso inclui, entre outras, as seguintes funções:
- Parâmetros da verificação sísmica
- Distinção entre as classes de ductilidade DCL, DCM, DCH
- Possibilidade de transferir o coeficiente de comportamento da análise dinâmica
- Verificação do valor limite para o coeficiente de comportamento
- Verificações de capacidade "Strong column – weak beam"
- Regras de dimensionamento para verificação do fator de ductilidade em curvatura
- Regras de dimensionamento para ductilidade local
O módulo Dimensionamento de betão permite dimensionar componentes de betão reforçados com fibras de acordo com a diretiva do DAfStb "Betão reforçado com fibras de aço".
Esta opção está disponível para dimensionamentos de acordo com a EN 1992-1-1. O dimensionamento de acordo com a diretiva do DAfStb é realizado assim que o betão do tipo "Betão reforçado com fibras" tenha sido atribuído a um componente estrutural armado.
Ir para o vídeo explicativo
No separador "Armadura de corte", pode selecionar a opção "Travessa sobre varões livres com seleção ativa no gráfico". Pode assim dispor travessas adicionais em varões livres da armadura longitudinal.
A posição das travessas pode ser ativada ou desativada no gráfico de informação. As travessas são aplicadas para as verificações do estado limite último e para as verificações estruturais. Estas estão disponíveis para dimensionamento de acordo com a EN 1992-1-1.
Ir para o vídeo explicativo
Programa principal
A nova geração do software 3D de elementos finitos é utilizada para o cálculo estrutural de barras, superfícies e sólidos.
Módulo
O módulo Dimensionamento de betão permite realizar várias verificações de acordo com as normas internacionais. Permite dimensionar barras, superfícies e pilares, bem como realizar verificações ao punçoamento e de deformação.
Módulo
O módulo Análise de fases de construção (CSA) permite-lhe considerar o processo de construção de estruturas (estruturas de barras, superfícies e sólidos) no RFEM.
Módulo
A determinação precisa das condições do solo afeta significativamente a qualidade da análise estrutural dos edifícios.
Módulo
O módulo Análise modal permite o cálculo de valores próprios, frequências naturais e períodos naturais para modelos de barras, superfícies e sólidos.
Módulo
O módulo inclui uma biblioteca extensa de acelerogramas de zonas sísmicas que pode ser utilizada para gerar espectros de resposta.
Módulo
Com a ajuda do módulo Análise pushover, pode analisar os efeitos de um sismo no seu edifício em específico e, assim, avaliar se o edifício consegue suportar um sismo.
Módulo
A informação sobre os pisos e o modelo completo (centro de gravidade) é apresentada em tabelas e gráficos.
Módulo
O módulo Dimensionamento de alvenaria para o RFEM 6 permite o dimensionamento de alvenaria utilizando o método de elementos finitos. Foi desenvolvido no âmbito do projeto de investigação DDMaS – Digitizing the design of masonry structures (Digitalização do dimensionamento de estruturas de alvenaria). O modelo de material representa o comportamento não linear da combinação de tijolo e argamassa sob a forma de uma macromodelação.
