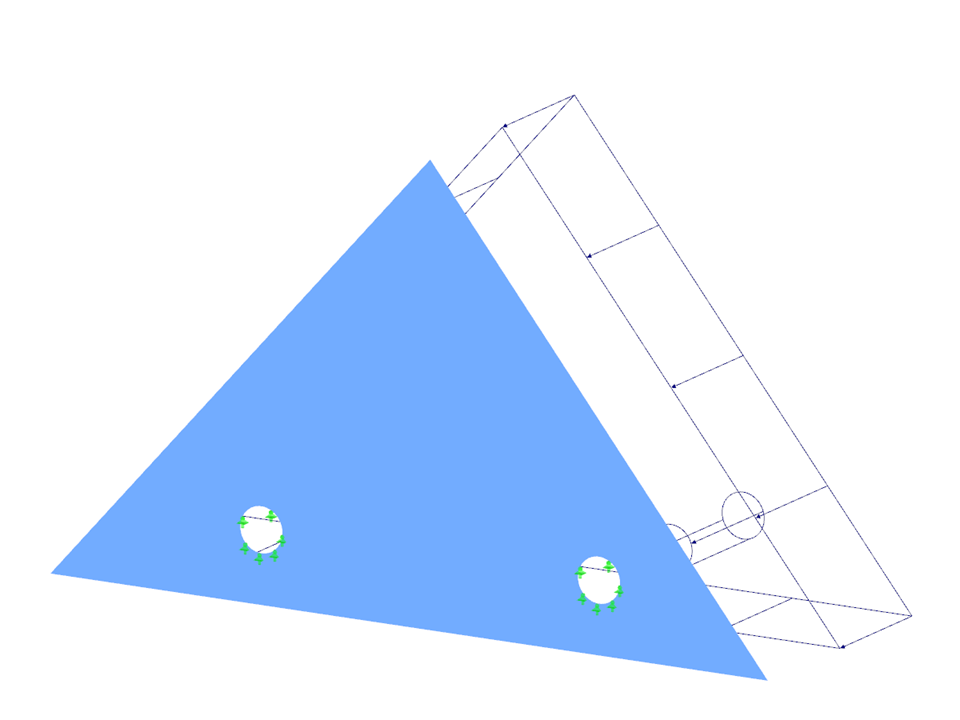

Projeto de Arte
| Número de nós | 9 |
| Número de linhas | 5 |
| Número de superfícies | 1 |
| Número de casos de carga | 2 |
| Peso total | 0,006 t |
| Dimensões | 0,850 x 0,000 x 0,500 m |
| Versão do programa | 5.04.00 |
Seminário web
Seminário web
Projeto de cliente
Base de dados de conhecimento
No caso do cálculo global, a rigidez calculada com base na composição e na geometria do vidro selecionados é atribuída a cada superfície. De seguida, o cálculo prossegue com utilização da teoria dos laminados. O utilizador pode escolher se quer considerar o acoplamento de corte das camadas ou não.
Selecionando o cálculo local, pode optar-se por um modelo 2D ou 3D. O cálculo bidimensional significa que a camada individual ou o vidro laminado são modelados como uma superfície, cuja espessura é calculada com base na estrutura e na geometria do vidro selecionadas (utilizando a teoria das placas). Da mesma maneira como para o cálculo global, pode ser considerado um acoplamento de corte das camadas, ou não.
Durante o cálculo 3D são utilizados sólidos no modelo que substituem todas as composições de camadas. Desta forma, os resultados são mais precisos, mas o cálculo pode necessitar de mais tempo.
O vidro isolante só pode ser modelado com um cálculo local. A camada de gás é sempre modelada como um elemento sólido, sendo, por isso, necessário dimensionar as partes de vidro isolante individuais de forma independente da estrutura envolvente. Para o cálculo e a análise de terceira ordem, é considerada a lei do gás ideal (equação térmica do estado dos gases ideais).
No módulo adicional, selecione as superfícies a serem dimensionadas (por exemplo, através da função Selecionar). A geometria do painel de vidro, bem como as cargas, são importadas do modelo do RFEM.
De seguida, tem de decidir se pretende realizar o cálculo sem a influência da estrutura envolvente (cálculo local) ou com consideração desta influência (cálculo global). Ao selecionar o cálculo Local, cada superfície selecionada para o dimensionamento é considerada à parte do modelo e calculada individualmente.
Para o cálculo Global, é considerada a estrutura completa, incluindo as superfícies de vidro introduzidos. Os dados da composição do vidro e das propriedades individuais das camadas são todos definidos nas janelas de entrada do RF-GLASS. Podem ser selecionados os tipos de camada de vidro, folha e gás. O material desejado pode ser importado diretamente da biblioteca, que contém um grande número de materiais.
É possível editar todos os parâmetros das camadas individuais, incluindo as suas espessuras. O módulo permite criar várias composições, estando assim aberta a possibilidade de dimensionar diferentes tipos de vidro em conjunto.
Para vidro isolante, é possível considerar no cálculo carregamentos externos, assim como cargas devido a temperatura, pressão atmosférica e variações de altura. Estas cargas são calculadas automaticamente no RF-GLASS, com base em parâmetros de carga climatéricos. Após a escolha do tipo de cálculo local, é necessário definir apoios em linha, apoios nodais e barras de fronteira das superfícies do RF-GLASS. Estes apoios e barras são considerados somente no RF-GLASS e não influenciam o modelo criado no RFEM.
A seguir ao cálculo efetuado no RF-GLASS, os resultados são representados em janelas claras e bem organizadas. Desta maneira, facilmente pode ser detetada a relação de cálculo máxima. O diagrama de tensões por espessura de composição é igualmente representado.
Além disso, o RF-GLASS apresenta uma lista de peças e, para vidro isolante, a pressão do gás. É possível representar os resultados graficamente no modelo do RFEM.
Ambos os resultados de entrada e de saída do RF-GLASS, assim como do RFEM, podem ser incorporados no relatório de impressão, incluindo também gráficos. É igualmente possível exportar todas as tabelas para MS Excel.
- Dimensionamento de vidro de painéis individuais e vidro laminado, assim como vidro isolante de camada de gás
- dimensionamento de vidro curvado
- Opção para selecionar um cálculo local que não considera a estrutura envolvente ou um cálculo global que considera a influência da estrutura completa
- Cálculo de tensões limite de acordo com DIN 18008:2010-12 ou TRLV:2006-08
- Classificação de cargas em classes de duração da carga
- Biblioteca de materiais extensa incluindo todos os tipos de vidro, folhas e gases mais utilizados, de acordo com as normas DIN 18008:2010-12, E DIN EN 13474 e a regulação TRLV:2006-08
- Consideração opcional de acoplamento de corte de camadas
- Consideração de cargas climatéricas
- Cálculo linear ou análise não linear de acordo com a análise de grandes deformações. análise
- Análise de tensões, verificação dos estados limite último e de utilização
- Representação gráfica de todos os resultados no RFEM
- Possibilidade de filtrar resultados e escalas de cores em tabelas de resultados
- Exportação direta de dados para o MS Excel
