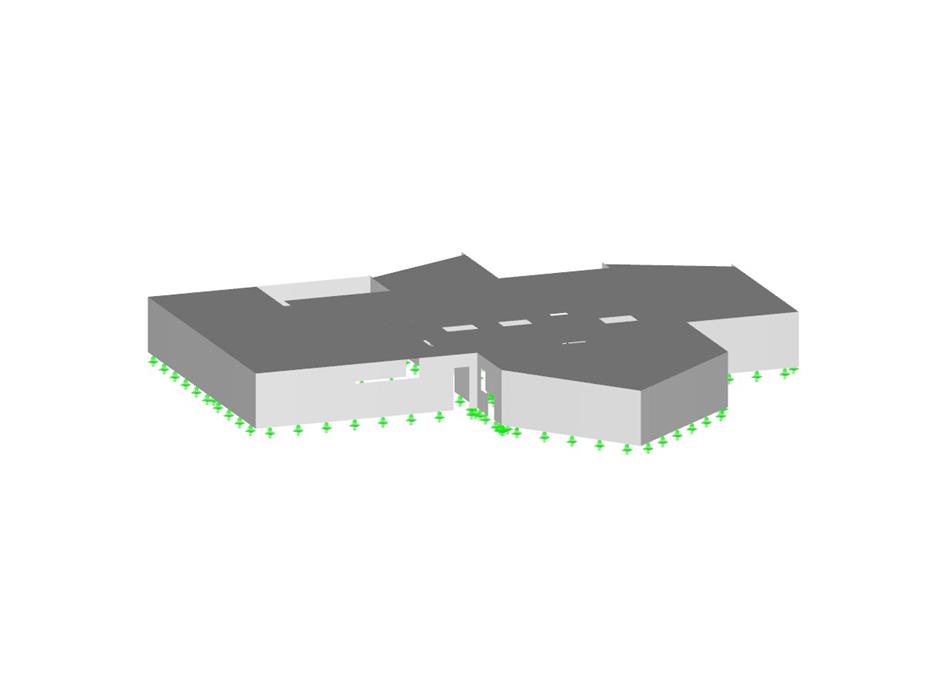

Edifício de betão armado
| Número de nós | 208 |
| Número de linhas | 274 |
| Número de barras | 3 |
| Número de superfícies | 35 |
| Número de casos de carga | 29 |
| Número de combinações de cargas | 3 |
| Peso total | 752,955 t |
| Dimensões | 35,941 x 35,728 x 3,456 m |
| Versão do programa | 5.16.01 |
Seminário web
Seminário web
Generalidades
Generalidades
Base de dados de conhecimento
Base de dados de conhecimento
Base de dados de conhecimento
Dlubal_KohlA_]_LI.jpg?mw=350&hash=21d94ec9a723c608496e9e95a21bb1309ab5067a)
Tem secções individuais dos pilares e geometrias de paredes angulares e necessita de uma verificação ao punçoamento para as mesmas?
Não tem qualquer problema. No RFEM 6, é possível realizar verificações ao punçoamento não apenas para secções retangulares e circulares, mas também para qualquer forma de secção.
O modelo do edifício é calculado em duas fases:
- Cálculo 3D global do modelo completo, no qual os pisos são modelados como um plano (diafragma) rígido ou como uma laje de flexão
- Cálculo 2D local dos pisos individuais
Os resultados de pilares e paredes do cálculo 3D e os resultados dos pisos do cálculo 2D são combinados num único modelo após o cálculo. Isto significa que não é necessário alternar entre o modelo 3D e os modelos 2D individuais dos pisos. O utilizador trabalha apenas com um modelo, poupando, assim, tempo precioso e evitando possíveis erros na troca de dados manual entre o modelo 3D e os modelos 2D dos pisos individuais.
As superfícies verticais no modelo podem ser divididas em paredes de corte e vigas-parede. O programa gera automaticamente barras de resultados internos a partir destes objetos de parede, para que possam depois ser utilizadas de acordo com a norma desejada no módulo Dimensionamento de betão.
O módulo Dimensionamento de betão permite efetuar a verificação da resistência ao fogo simplificada de acordo com a EN 1992-1-2 para pilares (Capítulo 5.3.2) e vigas (Capítulo 5.6).
Estão disponíveis os seguintes métodos para a verificação de resistência ao fogo simplificada:
- Pilares: dimensões mínimas para secções retangulares e circulares segundo a tabela 5.2a e a equação 5.7 para o cálculo da exposição ao fogo
- Vigas: dimensões e distâncias entre eixos mínimas segundo as tabelas 5.5 e 5.6
Pode determinar os esforços internos para a verificação de resistência ao fogo de acordo com dois métodos.
- 1 Neste caso, os esforços internos da situação de dimensionamento acidental são incluídos diretamente no dimensionamento.
- 2 Os esforços internos do dimensionamento à temperatura normal são reduzidos através do fator Eta,fi (ηfi) e são depois utilizados no dimensionamento da resistência ao fogo.
Além do mais, é possível modificar a distância entre eixos de acordo com a Eq. 5.5.
Com o módulo Dimensionamento de betão, pode realizar a verificação de fadiga para barras e superfícies de acordo com a EN 1992-1-1, Capítulo 6.8.
Para a verificação de fadiga, podem ser selecionados opcionalmente dois métodos ou níveis de verificação nas configurações de dimensionamento:
- Nível de verificação 1: critério simplificado de acordo com 6.8.6 e 6.8.7(2): o critério simplificado é realizado para combinações de ações frequentes de acordo com a EN 1992-1-1, Capítulo 6.8.6 (2) e EN 1990, Eq. (6.15b) com as cargas de tráfego relevantes no estado limite de utilização. Para o aço de armadura, é verificada uma gama de tensões máximas de acordo com 6.8.6. A tensão de compressão do betão é verificada através da tensão superior e inferior admissível de acordo com 6.8.7(2).
- Nível de verificação 2: verificação da tensão equivalente do dano de acordo com 6.8.5 e 6.8.7(1) (verificação de fadiga simplificada): a verificação utilizando as gamas de tensões equivalentes de danos é realizada para a combinação de fadiga de acordo com a EN 1992-1-1, Capítulo 6.8.3, Eq. (6.69), com a ação cíclica Qfat especificamente definida.
