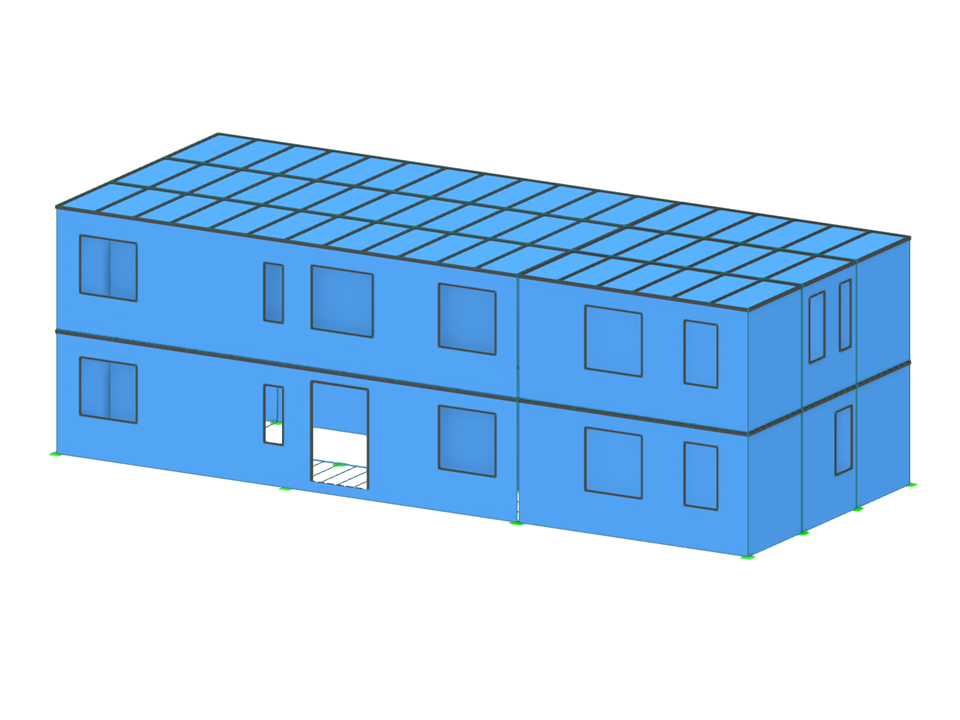

Edifício R + 1 em contentores | Tese de final de curso
| Número de nós | 1391 |
| Número de linhas | 2195 |
| Número de barras | 2185 |
| Número de superfícies | 56 |
| Número de sólidos | 0 |
| Número de casos de carga | 6 |
| Número de combinações de cargas | 32 |
| Número de combinações de resultados | 4 |
| Peso total | 26,299 t |
| Dimensões | 18,306 x 5,856 x 7,430 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
