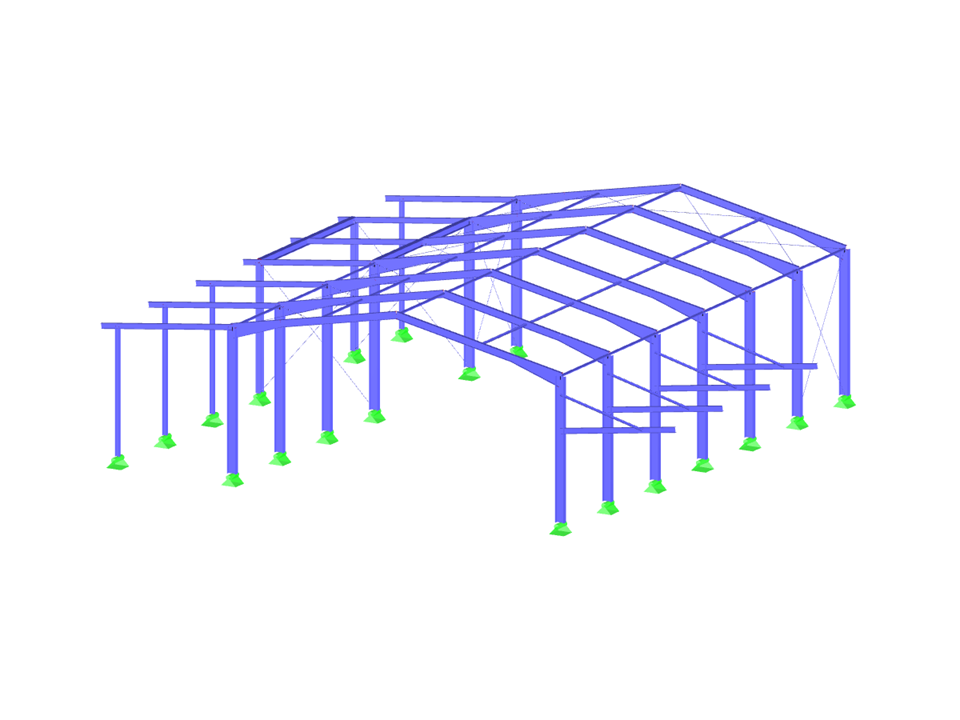

Pavilhão de aço
| Número de nós | 97 |
| Número de linhas | 152 |
| Número de barras | 152 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 43,005 t |
| Dimensões | 35,000 x 10,000 x 30,000 m |
