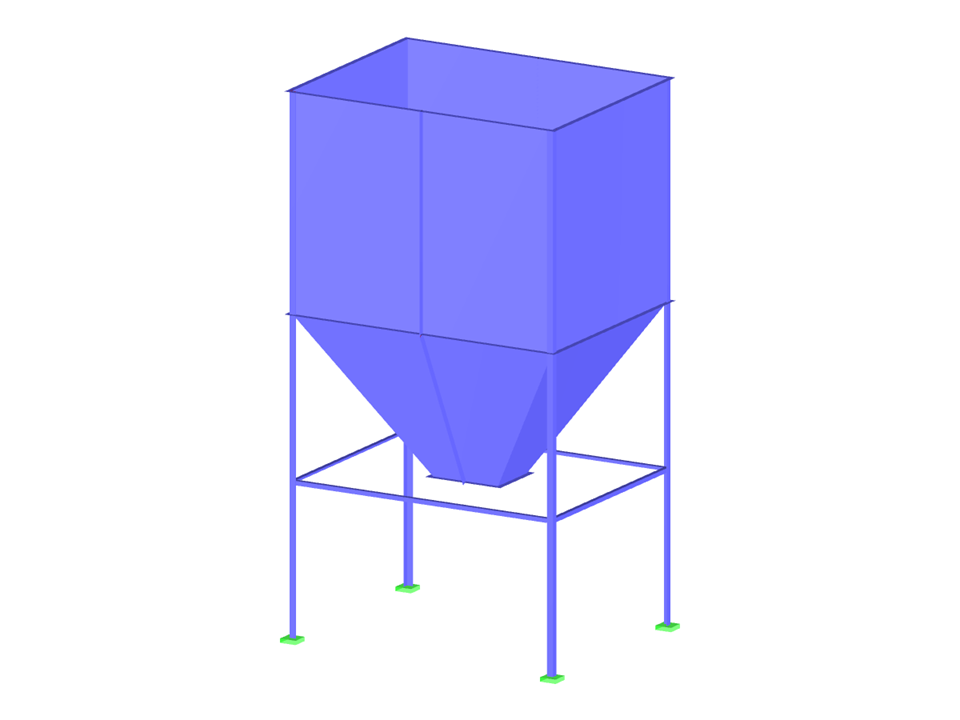

SILO
| Número de nós | 38 |
| Número de linhas | 60 |
| Número de barras | 20 |
| Número de superfícies | 14 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 1 |
| Número de combinações de resultados | 0 |
| Peso total | 8,351 t |
| Dimensões | 5,400 x 9,804 x 4,200 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
