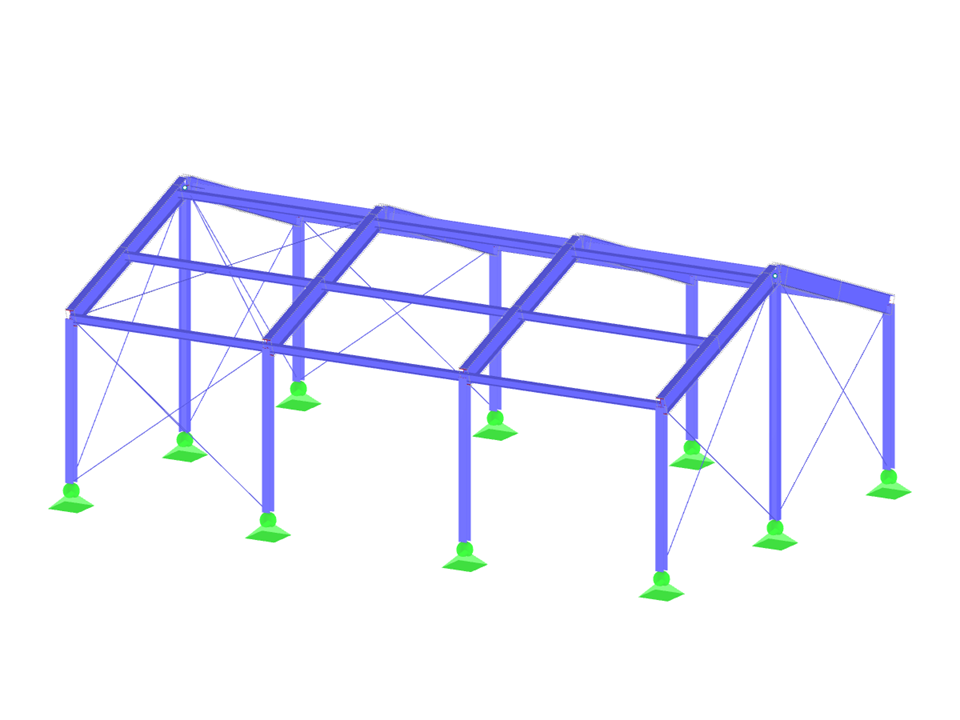

Pavilhão de aço
| Número de nós | 38 |
| Número de linhas | 68 |
| Número de barras | 68 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 1 |
| Número de combinações de resultados | 0 |
| Peso total | 3,958 t |
| Dimensões | 12,000 x 4,500 x 8,000 m |
