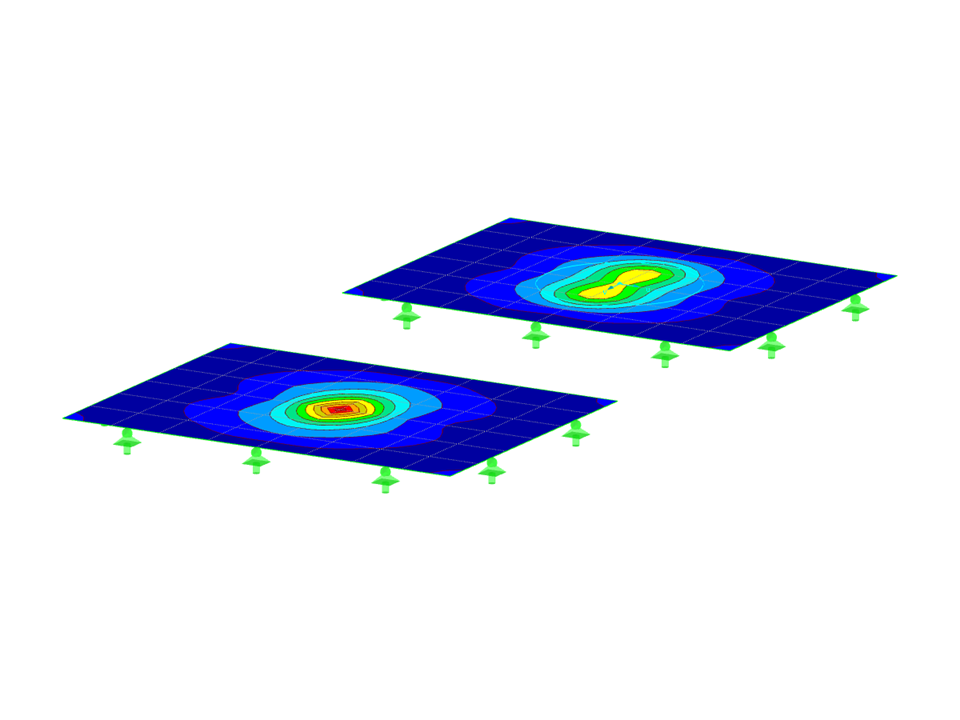

Placa com região média
| Número de nós | 10 |
| Número de linhas | 8 |
| Número de barras | 0 |
| Número de superfícies | 2 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 9,420 t |
| Dimensões | 4,000 x 0,000 x 8,000 m |
