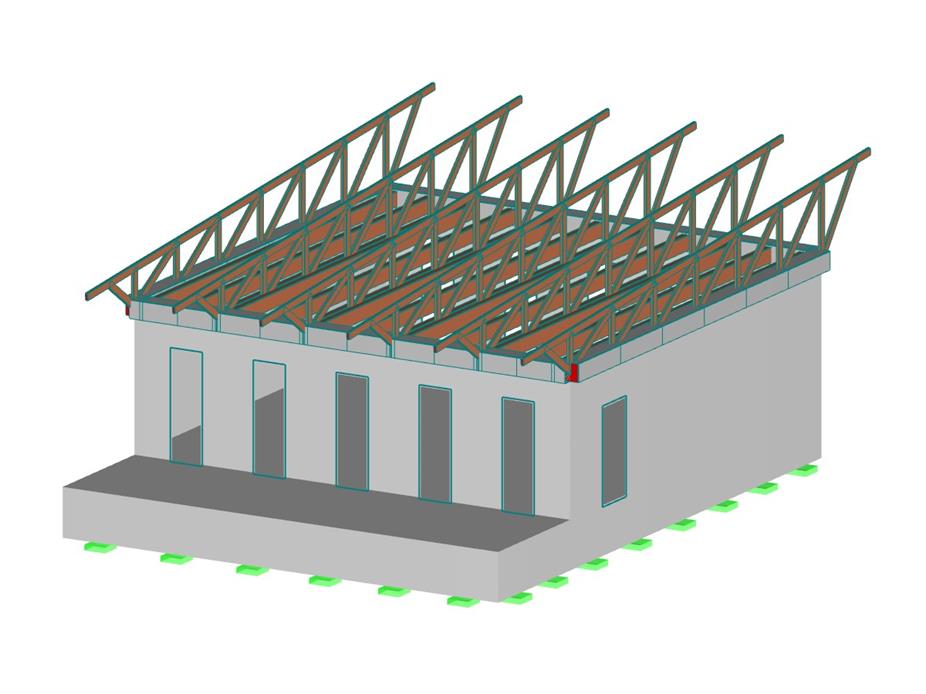

Modelo de edifício escolar | Flor Da Manhã
Número de nós | 270 |
Número de linhas | 417 |
Número de barras | 255 |
Número de superfícies | 15 |
Número de casos de carga | 8 |
Número de combinações de cargas | 37 |
Número de combinações de resultados | 4 |
Peso total | 324,489 t |
Dimensões | 13,501 x 15,493 x 6,173 m |
Versão do programa | 5.25.01 |
O coeficiente θ é calculado da seguinte forma:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
O modelo do edifício é calculado em duas fases:
- Cálculo 3D global do modelo completo, no qual os pisos são modelados como um plano (diafragma) rígido ou como uma laje de flexão
- Cálculo 2D local dos pisos individuais
Os resultados de pilares e paredes do cálculo 3D e os resultados dos pisos do cálculo 2D são combinados num único modelo após o cálculo. Isto significa que não é necessário alternar entre o modelo 3D e os modelos 2D individuais dos pisos. O utilizador trabalha apenas com um modelo, poupando, assim, tempo precioso e evitando possíveis erros na troca de dados manual entre o modelo 3D e os modelos 2D dos pisos individuais.
As superfícies verticais no modelo podem ser divididas em paredes de corte e vigas-parede. O programa gera automaticamente barras de resultados internos a partir destes objetos de parede, para que possam depois ser utilizadas de acordo com a norma desejada no módulo Dimensionamento de betão.
Para elementos em modelos de edifícios, estão disponíveis diversas ferramentas de modelação:
- Linha vertical
- Pilar
- Parede
- Barra de viga
- Teto retangular
- Laje poligonal
- Abertura retangular no teto
- Abertura de teto poligonal
Esta função permite definir elementos no plano do solo (por exemplo, uma camada de fundo) com a criação de elementos múltiplos associados no espaço.
Com a ajuda do tipo de piso "Só transferência de carga", pode utilizar o módulo Modelo do edifício para considerar lajes sem efeito de rigidez dentro e fora do plano. Este tipo de elemento acumula as cargas na laje e transfere-as para os elementos de apoio do modelo 3D. Desta forma, pode instalar componentes secundários, tais como grelhas e outros elementos semelhantes de distribuição de carga, sem qualquer efeito adicional no modelo 3D.
Se tiver pressões de superfície determinadas experimentalmente disponíveis para um modelo, pode aplicá-las a um modelo estrutural no RFEM 6, processá-las no RWIND 2 e utilizá-las como cargas de vento para a análise estrutural no RFEM 6.
Para saber como aplicar os valores determinados experimentalmente, consulte este artigo técnico.
