Manual online do RFEM | 4.4 Superfícies
Bloco JavaScript paramétrico com entrada através de raios iguais ou quatro raios diferentes.

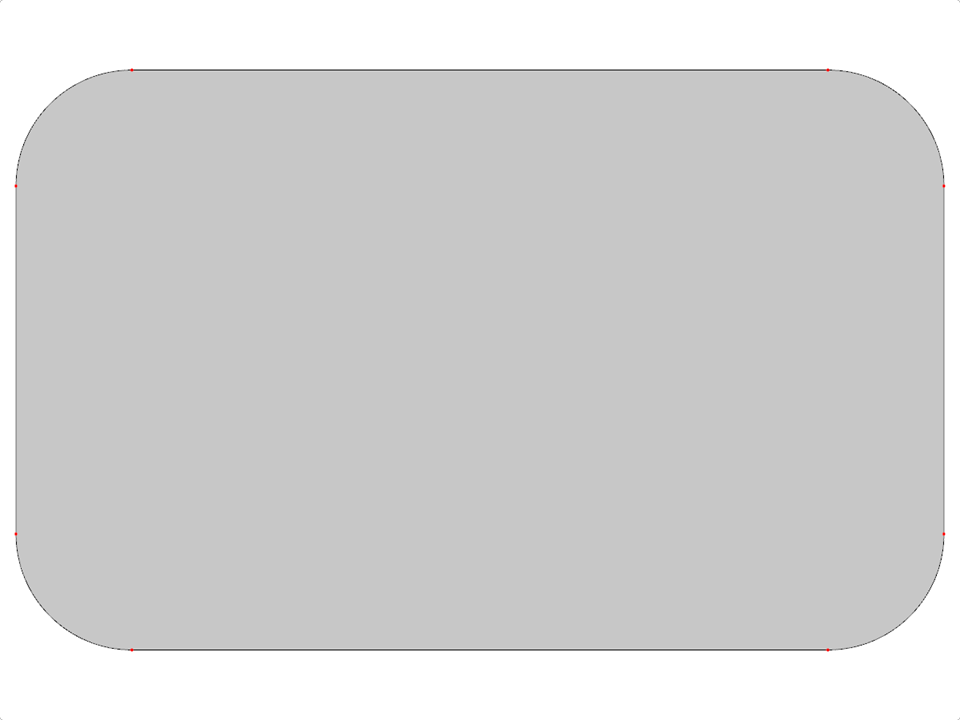

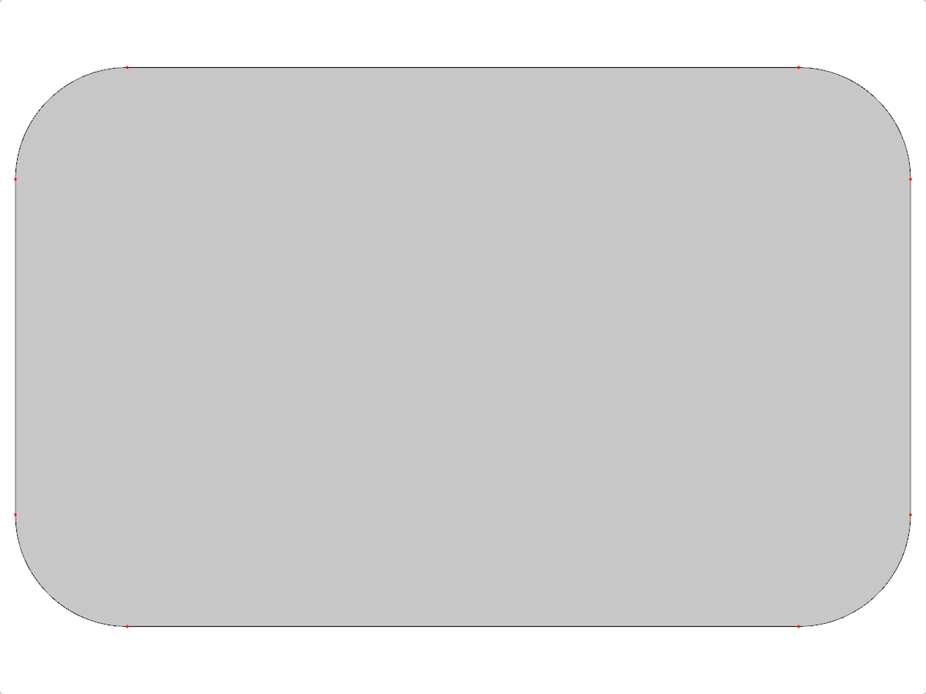

SS100 | Placa retangular com cantos arredondados
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 8 |
| Número de linhas | 8 |
| Número de barras | 0 |
| Número de superfícies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 9,785 t |
| Dimensões | 8,000 x 0,000 x 5,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
