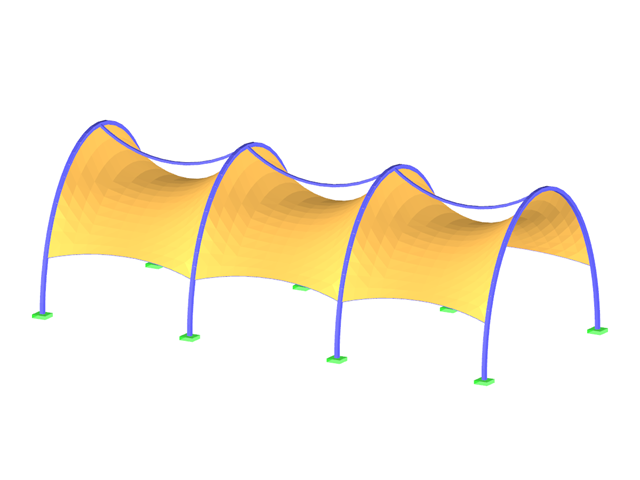

Estrutura de membrana do pavilhão

O cumprimento das normas de construção, tais como o Eurocódigo, é essencial para garantir a segurança, a integridade estrutural e a sustentabilidade dos edifícios e estruturas. A dinâmica de fluidos computacional (CFD) desempenha um papel vital neste processo, simulando o comportamento de fluidos, otimizando dimensionamentos e ajudando arquitetos e engenheiros a cumprir os requisitos do Eurocódigo relacionados com análise de carga de vento, ventilação natural, segurança contra incêndio e eficiência energética. Ao integrar o CFD no processo de dimensionamento, os profissionais podem criar edifícios mais seguros, eficientes e em conformidade com os mais altos padrões de construção e dimensionamento na Europa.

Na dinâmica dos fluidos computacional (CFD), é possível modelar superfícies complexas que não são completamente sólidas utilizando um meio poroso e permeável. No mundo atual, são exemplos disso estruturas de tecido de quebra-ventos, malhas de arame, fachadas e revestimentos perfurados, grelhas de grelha, barragens de tubos (pilhas de cilindros horizontais) etc.

Os corta-ventos são tipos especiais de estruturas de tecido que protegem o meio ambiente contra partículas químicas nocivas, diminuem a erosão eólica e ajudam a manter fontes valiosas. O RFEM e o RWIND são utilizados para a análise estrutura-vento como uma interação fluido-estrutura (FSI) unidirecional.
Este artigo demonstra como dimensionar estruturas corta-vento com o RFEM e o RWIND.

Em comparação com o módulo adicional RF-FORM-FINDING (RFEM 5), o módulo Form-finding inclui as seguintes novas funções para o RFEM 6:

• Especificação de todas as condições de fronteira de carga da determinação da forma num caso de carga
• Armazenamento dos resultados de form-finding como estado inicial para posterior análise do modelo
• Atribuição automática do estado inicial de form-finding através de assistentes de combinação para todas as situações de carga de uma situação de dimensionamento
• Condições de fronteira de geometria da determinação da forma adicionais para barras (comprimento sem tensão, flecha vertical máxima, flecha vertical de ponto baixo)
• Condições de fronteira de carga da determinação da forma adicionais para barras (força máxima na barra, força mínima na barra, componentes de tração horizontal, tração na extremidade i, tração na extremidade j, tração mínima na extremidade i, tração mínima na extremidade j)
• Tipo de material "Tecido" e "Folha" na biblioteca de materiais
• Form-finding paralelos num modelo
• Simulação de estados de form-finding sequenciais em conexão com o módulo Análise das fases de construção (CSA)

Em comparação com o módulo adicional RF-/STEEL Warping Torsion (RFEM 5/RSTAB 8), foram adicionadas as seguintes novas funções ao módulo Torção com empenamento (7 GDL) para o RFEM 6/RSTAB 9:

• Integração completa no ambiente do RFEM 6 e do RSTAB 9
• O sétimo grau de liberdade é tido em consideração diretamente no cálculo das barras no RFEM/RSTAB em todo o sistema
• Já não é necessário definir condições de apoio ou rigidezes de mola para o cálculo no sistema equivalente simplificado
• Possibilidade de combinação com outros módulos, por exemplo, para o cálculo de cargas críticas de encurvadura por torção e encurvadura por torção-flexão com análise de estabilidade
• Sem restrições para secções de aço de parede fina (também é possível calcular momentos derrubantes ideais para vigas com secções de madeira maciça, por exemplo)

Em comparação com o módulo adicional RF-/DYNAM Pro - Natural Vibrations (RFEM 5/RSTAB 8), foram adicionadas as seguintes novas funções ao módulo Análise modal para o RFEM 6 e o RSTAB 9:

• Coeficientes de combinação predefinidos para várias normas (EC 8, ASCE 7 etc.)
• Negligência opcional de massas (por exemplo, massa de fundações)
• Métodos para determinar o número de formas próprias (definido pelo utilizador, automático – para atingir os fatores de massa modal efetivos, automático – para atingir a frequência natural máxima)
• Saída de massas modais, massas modais efetivas, fatores de massa modal e fatores de participação
• Saída tabular e gráfica de massas em pontos da malha
• Opções de escala diferentes para formas próprias no navegador de resultados
