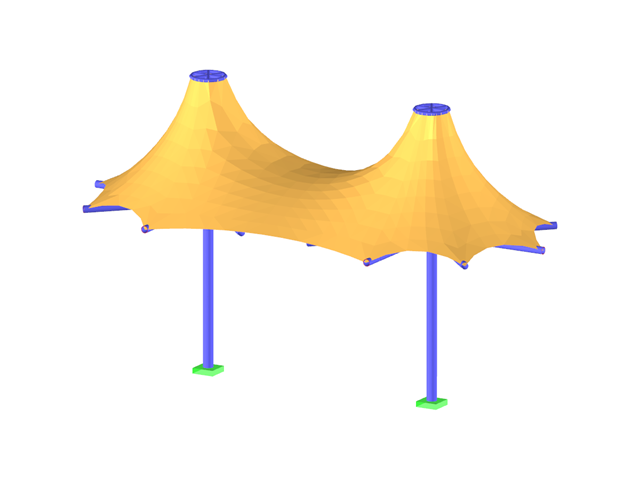

Uma estrutura de cobertura de membrana tensionada com a forma calculada no software de cálculo estrutural RFEM e a simulação do fluxo e das cargas de vento no RWIND Simulation.
Cobertura de membrana
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Este artigo demonstra como dimensionar estruturas corta-vento com o RFEM e o RWIND.
Com o tipo de carga Formação de poças, pode considerar a ação da chuva em superfícies com múltiplas curvaturas tendo em consideração os deslocamentos de acordo com a análise de grandes deformações.
Este processo numérico de chuva analisa a geometria da superfície atribuída e determina quais os componentes da chuva que escoam e quais são os que se acumulam em poças (bolsas de água) na superfície. O tamanho da poça resulta numa carga vertical correspondente para a análise estrutural.
Por exemplo, esta função pode ser utilizada para a análise de geometrias de coberturas de membrana aproximadamente horizontais sujeitas a cargas de chuva.
Ir para o vídeo explicativoEm comparação com o módulo adicional RF-FORM-FINDING (RFEM 5), o módulo Form-finding inclui as seguintes novas funções para o RFEM 6:
- Especificação de todas as condições de fronteira de carga da determinação da forma num caso de carga
- Armazenamento dos resultados de form-finding como estado inicial para posterior análise do modelo
- Atribuição automática do estado inicial de form-finding através de assistentes de combinação para todas as situações de carga de uma situação de dimensionamento
- Condições de fronteira de geometria da determinação da forma adicionais para barras (comprimento sem tensão, flecha vertical máxima, flecha vertical de ponto baixo)
- Condições de fronteira de carga da determinação da forma adicionais para barras (força máxima na barra, força mínima na barra, componentes de tração horizontal, tração na extremidade i, tração na extremidade j, tração mínima na extremidade i, tração mínima na extremidade j)
- Tipo de material "Tecido" e "Folha" na biblioteca de materiais
- Form-finding paralelos num modelo
- Simulação de estados de form-finding sequenciais em conexão com o módulo Análise das fases de construção (CSA)
Em comparação com o módulo adicional RF-/STEEL Warping Torsion (RFEM 5/RSTAB 8), foram adicionadas as seguintes novas funções ao módulo Torção com empenamento (7 GDL) para o RFEM 6/RSTAB 9:
- Integração completa no ambiente do RFEM 6 e do RSTAB 9
- O sétimo grau de liberdade é tido em consideração diretamente no cálculo das barras no RFEM/RSTAB em todo o sistema
- Já não é necessário definir condições de apoio ou rigidezes de mola para o cálculo no sistema equivalente simplificado
- Possibilidade de combinação com outros módulos, por exemplo, para o cálculo de cargas críticas de encurvadura por torção e encurvadura por torção-flexão com análise de estabilidade
- Sem restrições para secções de aço de parede fina (também é possível calcular momentos derrubantes ideais para vigas com secções de madeira maciça, por exemplo)
Em comparação com o módulo adicional RF-/DYNAM Pro - Natural Vibrations (RFEM 5/RSTAB 8), foram adicionadas as seguintes novas funções ao módulo Análise modal para o RFEM 6 e o RSTAB 9:
- Coeficientes de combinação predefinidos para várias normas (EC 8, ASCE 7 etc.)
- Negligência opcional de massas (por exemplo, massa de fundações)
- Métodos para determinar o número de formas próprias (definido pelo utilizador, automático – para atingir os fatores de massa modal efetivos, automático – para atingir a frequência natural máxima)
- Saída de massas modais, massas modais efetivas, fatores de massa modal e fatores de participação
- Saída tabular e gráfica de massas em pontos da malha
- Opções de escala diferentes para formas próprias no navegador de resultados
