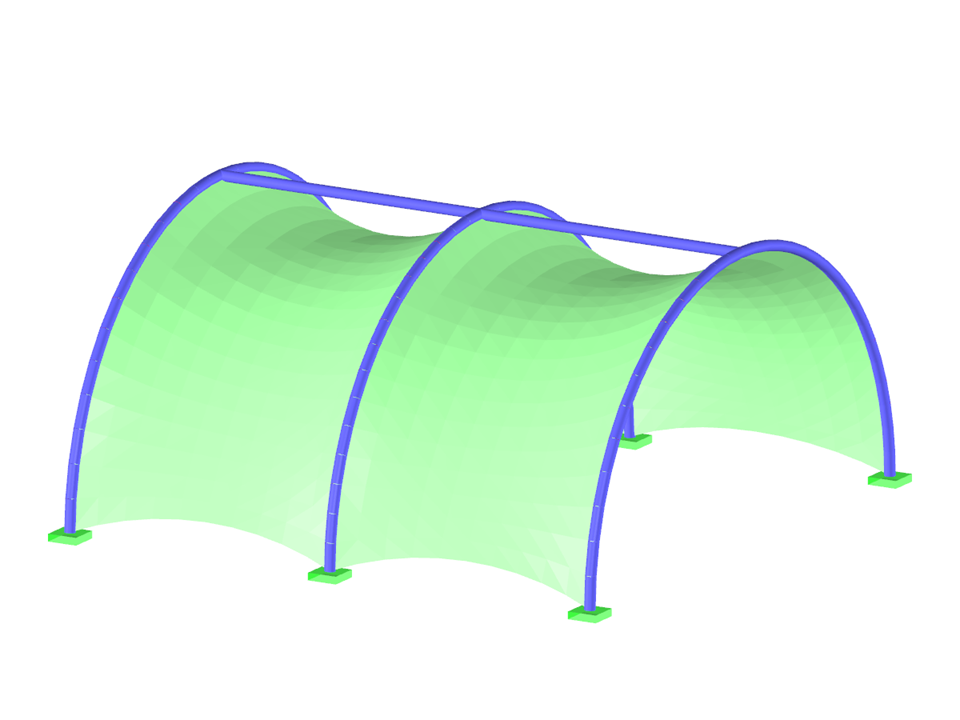

Estrutura de membranas tensionada, forma calculada no RFEM, software de cálculo estrutural.
Estrutura de membrana
Número de nós | 42 |
Número de linhas | 17 |
Número de barras | 9 |
Número de superfícies | 2 |
Número de casos de carga | 5 |
Número de combinações de cargas | 11 |
Número de combinações de resultados | 4 |
Peso total | 1,629 t |
Dimensões | 14,175 x 14,175 x 9,175 m |
Versão do programa | 5.26.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Com o tipo de carga Formação de poças, pode considerar a ação da chuva em superfícies com múltiplas curvaturas tendo em consideração os deslocamentos de acordo com a análise de grandes deformações.
Este processo numérico de chuva analisa a geometria da superfície atribuída e determina quais os componentes da chuva que escoam e quais são os que se acumulam em poças (bolsas de água) na superfície. O tamanho da poça resulta numa carga vertical correspondente para a análise estrutural.
Por exemplo, esta função pode ser utilizada para a análise de geometrias de coberturas de membrana aproximadamente horizontais sujeitas a cargas de chuva.
Ir para o vídeo explicativoVeja o vídeo introdutório para o RFEM 6 e os outros vídeos sobre diversos tópicos relacionados com o RFEM/RSTAB.
Vídeo introdutório sobre o RFEM 6 Tutorial sobre o RFEM 6 para iniciantes Vídeo de aprendizagem para estudantesEm comparação com o módulo adicional RF-FORM-FINDING (RFEM 5), o módulo Form-finding inclui as seguintes novas funções para o RFEM 6:
- Especificação de todas as condições de fronteira de carga da determinação da forma num caso de carga
- Armazenamento dos resultados de form-finding como estado inicial para posterior análise do modelo
- Atribuição automática do estado inicial de form-finding através de assistentes de combinação para todas as situações de carga de uma situação de dimensionamento
- Condições de fronteira de geometria da determinação da forma adicionais para barras (comprimento sem tensão, flecha vertical máxima, flecha vertical de ponto baixo)
- Condições de fronteira de carga da determinação da forma adicionais para barras (força máxima na barra, força mínima na barra, componentes de tração horizontal, tração na extremidade i, tração na extremidade j, tração mínima na extremidade i, tração mínima na extremidade j)
- Tipo de material "Tecido" e "Folha" na biblioteca de materiais
- Form-finding paralelos num modelo
- Simulação de estados de form-finding sequenciais em conexão com o módulo Análise das fases de construção (CSA)
Em comparação com o módulo adicional RF-/STEEL Warping Torsion (RFEM 5/RSTAB 8), foram adicionadas as seguintes novas funções ao módulo Torção com empenamento (7 GDL) para o RFEM 6/RSTAB 9:
- Integração completa no ambiente do RFEM 6 e do RSTAB 9
- O sétimo grau de liberdade é tido em consideração diretamente no cálculo das barras no RFEM/RSTAB em todo o sistema
- Já não é necessário definir condições de apoio ou rigidezes de mola para o cálculo no sistema equivalente simplificado
- Possibilidade de combinação com outros módulos, por exemplo, para o cálculo de cargas críticas de encurvadura por torção e encurvadura por torção-flexão com análise de estabilidade
- Sem restrições para secções de aço de parede fina (também é possível calcular momentos derrubantes ideais para vigas com secções de madeira maciça, por exemplo)
