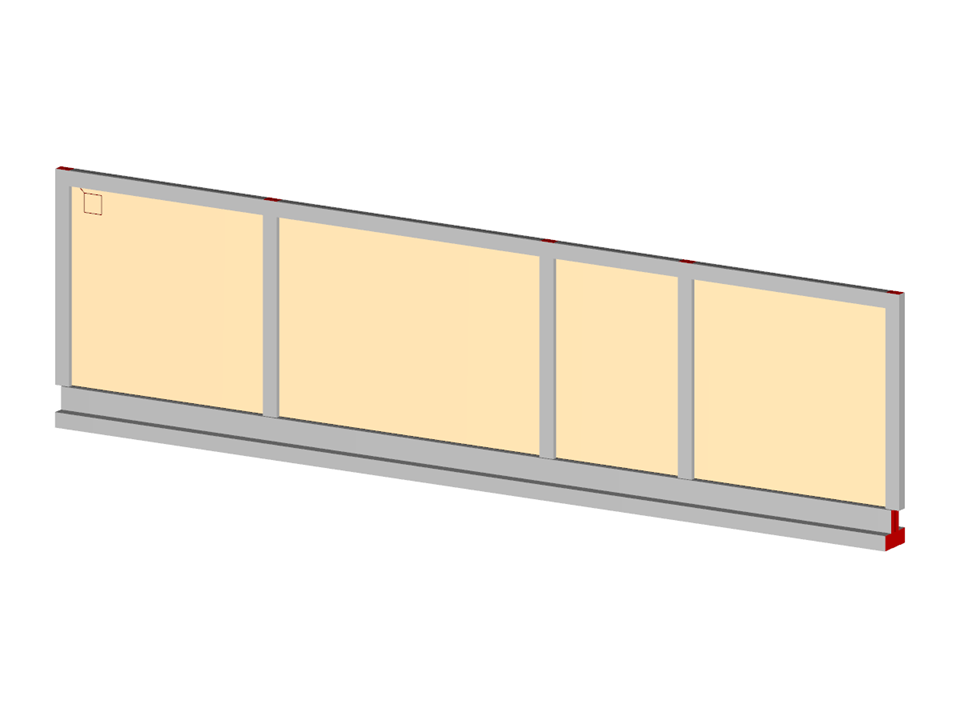

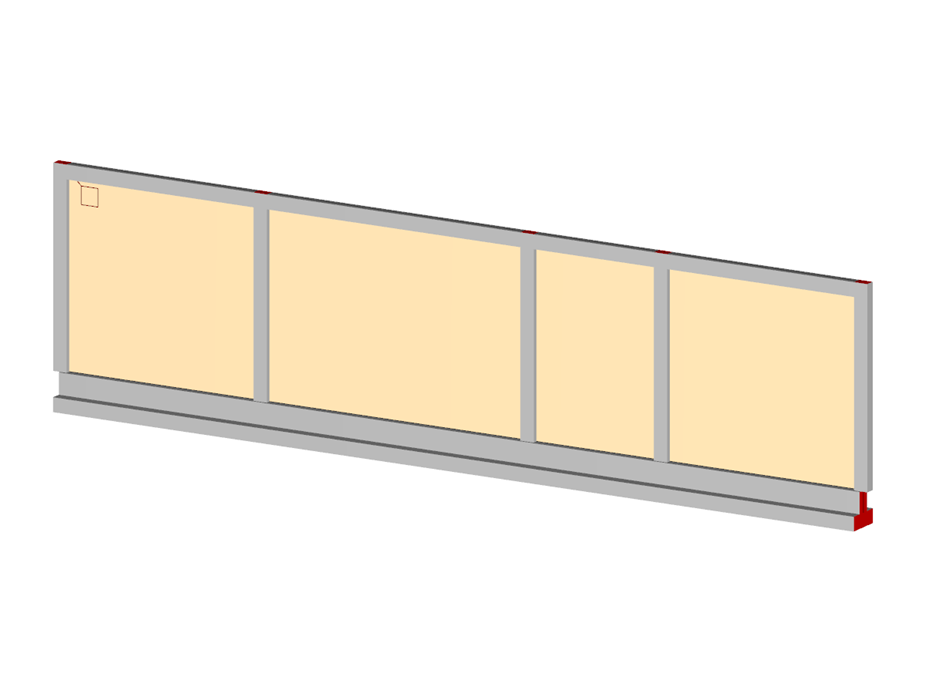

Parede de alvenaria de 4 vãos
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 10 |
| Número de linhas | 13 |
| Número de barras | 13 |
| Número de superfícies | 4 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 9,660 t |
| Dimensões | 12,000 x 2,800 x 0,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
