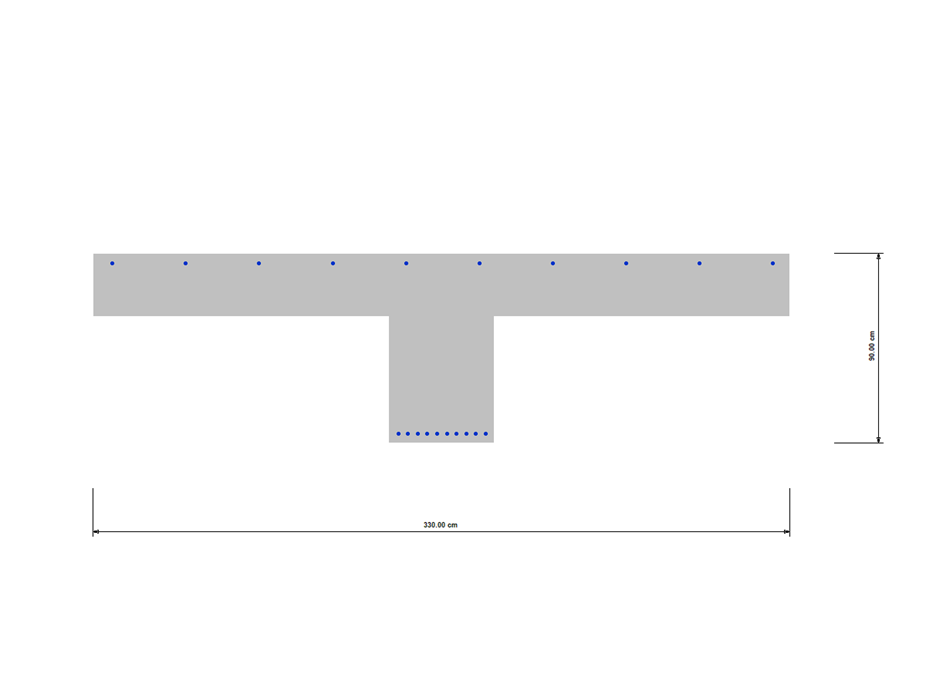

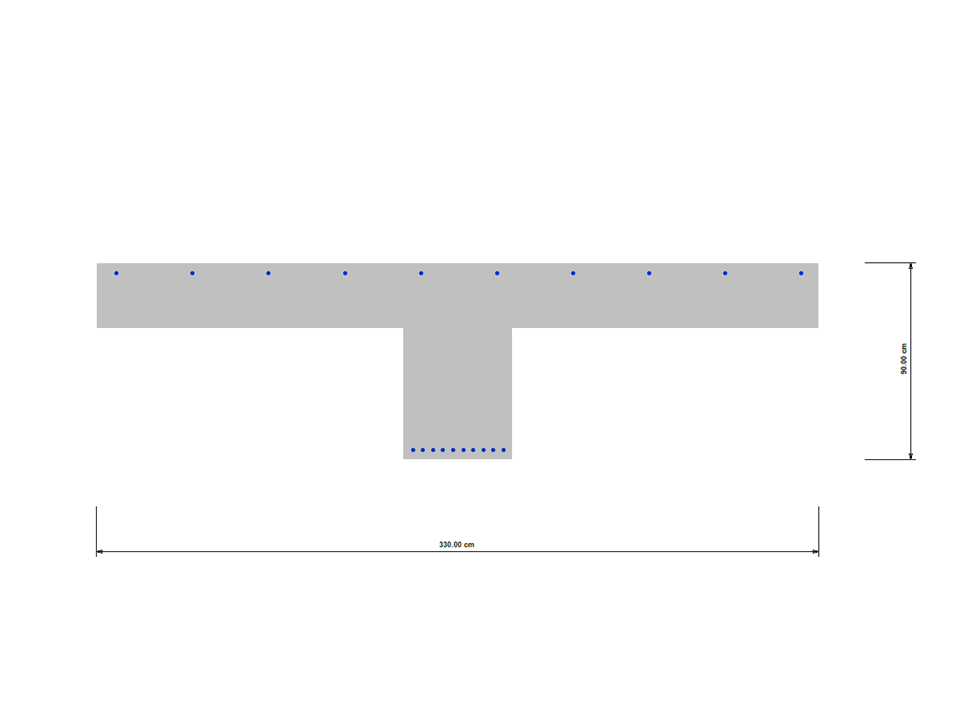

Secção de laje de betão armado
Número de nós | 1 |
Número de linhas | 20 |
Número de superfícies | 8 |
Número de sólidos | 8 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
O módulo Dimensionamento de betão combina todos os módulos adicionais CONCRETE do RFEM 5/RSTAB 8. Em comparação com estes módulos adicionais, foram adicionadas as seguintes novas funções ao módulo Dimensionamento de betão para o RFEM 6/RSTAB 9:
- Introdução de especificações relevantes de dimensionamento (comprimentos efetivos, durabilidade, direções de armadura, armadura de superfície) diretamente no modelo RFEM ou RSTAB
- Opções de entrada extensas para armadura longitudinal e transversal de barras
- Resultados intermédios detalhados para o dimensionamento com especificação das equações da norma aplicada para melhor compreensão do cálculo
- Novo diagrama de interação com gráfico interativo para N, M e M + N do dimensionamento de secções incluindo saída da rigidez da secante e tangente
- Verificação da armadura definida no estado limite último e de utilização incluindo saída gráfica da relação de dimensionamento para o respetivo componente
- Verificação automática da armadura definida no que diz respeito às regras de construção ou armadura geral para componentes de barra e superfície com armadura
- Dimensionamento da secção opcionalmente com valores líquidos da secção de betão
- Dimensionamento de acordo com a norma russa SP 63.13330
Ambos os métodos de otimização têm algo em comum. No final do processo, apresentam uma lista de mutações de modelo a partir dos dados armazenados. Esta contém os detalhes do resultado da otimização de controlo e a correspondente atribuição de valores dos parâmetros de otimização. Esta lista está organizada por ordem decrescente. Encontrará a melhor solução assumida no topo. Neste caso, o resultado da otimização com a atribuição de valor determinada é o mais próximo do critério de otimização. Todos os resultados do módulo têm uma utilização <1. Além disso, assim que a análise estiver concluída, o programa ajustará automaticamente a atribuição de valor à solução ideal para os parâmetros de otimização na lista de parâmetros global.
Nos diálogos de materiais encontrará os separadores "Cálculo de custos" e "Estimativa de emissões de CO2". Estes apresentam as somas individuais estimadas de barras, superfícies e sólidos atribuídas individualmente por unidade de peso, volume e área. Além disso, estes separadores mostram os custos e as emissões totais de todos os materiais atribuídos. Isto proporciona-lhe uma boa vista geral do seu projeto.
- Cálculo de deformações de superfícies de betão armado não fendilhadas/fendilhadas (estado II) através da aplicação dos métodos de aproximação das normas de dimensionamento (por exemplo, análises de deformação de acordo com 7.4.3 EN 1992-1-1)
- Reforço do betão à tração aplicado entre fendas
- Opções para considerar fluência e retração
- Saída de resultados gráfica integrada no RFEM, por exemplo, utilização do valor limite, deformação ou flecha
- Apresentação clara da saída de resultados numérica na caixa de diálogo de detalhes
- Integração completa da saída de dados no relatório de impressão do RFEM
Procura um cálculo de deformações? Consulte a Configuração do estado limite de utilização, onde pode ser ativado. Na caixa de diálogo acima, também é possível controlar a consideração dos efeitos de longa duração (fluência e retração) e a resistência à tração entre as fendas. O coeficiente de fluência e a deformação de retração são calculados com base nos parâmetros de entrada especificados ou defini-los individualmente.
Além disso, o utilizador pode especificar o valor das deformações limite para cada elemento estrutural. O valor limite admissível é definido pela deformação máxima. Além disso, tem de decidir adicionalmente se pretende utilizar o sistema deformado ou não deformado para a verificação.
