Modelo criado pela equipa técnica da Dlubal Latam. O modelo também pode estar disponível como bloco parametrizado na página web da Dlubal Latam.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rfs). Para mais informações sobre modelos e blocos parametrizados, consulte o vídeo tutorial – SVT 010 | Criar e importar blocos – ver ligação abaixo.

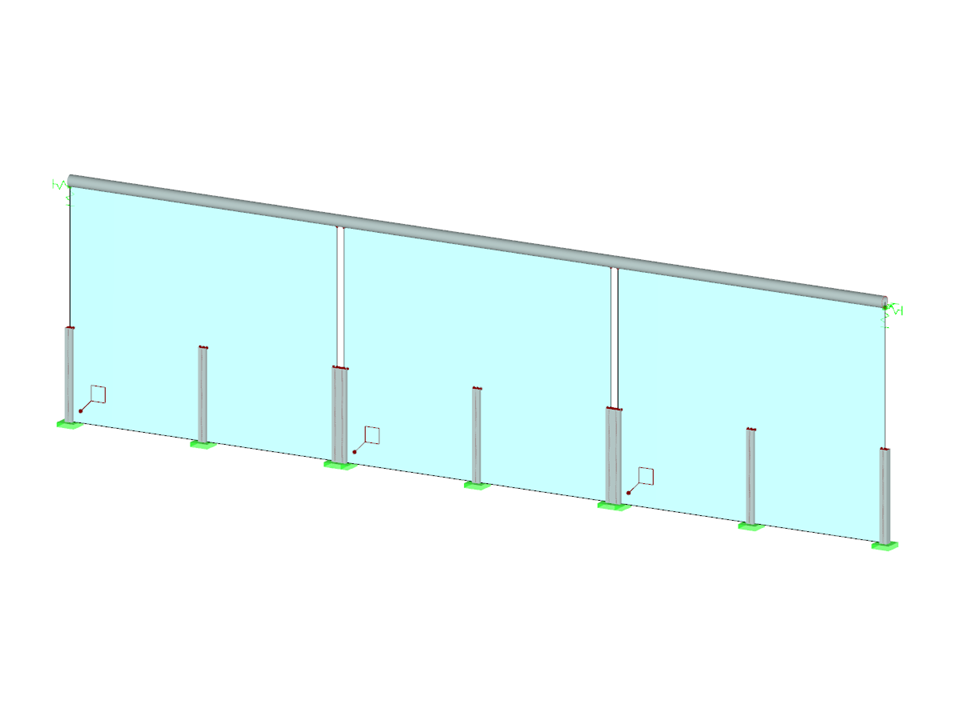

Corrimão de vidro
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 36 |
| Número de linhas | 35 |
| Número de barras | 23 |
| Número de superfícies | 3 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 16 |
| Número de combinações de resultados | 2 |
| Peso total | 0,261 t |
| Dimensões | 5,922 x 0,122 x 1,622 m |
| Versão do programa | 5.22.03 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Seminário web
Seminário web
Base de dados de conhecimento
Base de dados de conhecimento
Base de dados de conhecimento
Base de dados de conhecimento
Base de dados de conhecimento
Base de dados de conhecimento
Projeto de cliente
No caso do cálculo global, a rigidez calculada com base na composição e na geometria do vidro selecionados é atribuída a cada superfície. De seguida, o cálculo prossegue com utilização da teoria dos laminados. O utilizador pode escolher se quer considerar o acoplamento de corte das camadas ou não.
Selecionando o cálculo local, pode optar-se por um modelo 2D ou 3D. O cálculo bidimensional significa que a camada individual ou o vidro laminado são modelados como uma superfície, cuja espessura é calculada com base na estrutura e na geometria do vidro selecionadas (utilizando a teoria das placas). Da mesma maneira como para o cálculo global, pode ser considerado um acoplamento de corte das camadas, ou não.
Durante o cálculo 3D são utilizados sólidos no modelo que substituem todas as composições de camadas. Desta forma, os resultados são mais precisos, mas o cálculo pode necessitar de mais tempo.
O vidro isolante só pode ser modelado com um cálculo local. A camada de gás é sempre modelada como um elemento sólido, sendo, por isso, necessário dimensionar as partes de vidro isolante individuais de forma independente da estrutura envolvente. Para o cálculo e a análise de terceira ordem, é considerada a lei do gás ideal (equação térmica do estado dos gases ideais).
No módulo adicional, selecione as superfícies a serem dimensionadas (por exemplo, através da função Selecionar). A geometria do painel de vidro, bem como as cargas, são importadas do modelo do RFEM.
De seguida, tem de decidir se pretende realizar o cálculo sem a influência da estrutura envolvente (cálculo local) ou com consideração desta influência (cálculo global). Ao selecionar o cálculo Local, cada superfície selecionada para o dimensionamento é considerada à parte do modelo e calculada individualmente.
Para o cálculo Global, é considerada a estrutura completa, incluindo as superfícies de vidro introduzidos. Os dados da composição do vidro e das propriedades individuais das camadas são todos definidos nas janelas de entrada do RF-GLASS. Podem ser selecionados os tipos de camada de vidro, folha e gás. O material desejado pode ser importado diretamente da biblioteca, que contém um grande número de materiais.
É possível editar todos os parâmetros das camadas individuais, incluindo as suas espessuras. O módulo permite criar várias composições, estando assim aberta a possibilidade de dimensionar diferentes tipos de vidro em conjunto.
Para vidro isolante, é possível considerar no cálculo carregamentos externos, assim como cargas devido a temperatura, pressão atmosférica e variações de altura. Estas cargas são calculadas automaticamente no RF-GLASS, com base em parâmetros de carga climatéricos. Após a escolha do tipo de cálculo local, é necessário definir apoios em linha, apoios nodais e barras de fronteira das superfícies do RF-GLASS. Estes apoios e barras são considerados somente no RF-GLASS e não influenciam o modelo criado no RFEM.
A seguir ao cálculo efetuado no RF-GLASS, os resultados são representados em janelas claras e bem organizadas. Desta maneira, facilmente pode ser detetada a relação de cálculo máxima. O diagrama de tensões por espessura de composição é igualmente representado.
Além disso, o RF-GLASS apresenta uma lista de peças e, para vidro isolante, a pressão do gás. É possível representar os resultados graficamente no modelo do RFEM.
Ambos os resultados de entrada e de saída do RF-GLASS, assim como do RFEM, podem ser incorporados no relatório de impressão, incluindo também gráficos. É igualmente possível exportar todas as tabelas para MS Excel.
- Dimensionamento de vidro de painéis individuais e vidro laminado, assim como vidro isolante de camada de gás
- dimensionamento de vidro curvado
- Opção para selecionar um cálculo local que não considera a estrutura envolvente ou um cálculo global que considera a influência da estrutura completa
- Cálculo de tensões limite de acordo com DIN 18008:2010-12 ou TRLV:2006-08
- Classificação de cargas em classes de duração da carga
- Biblioteca de materiais extensa incluindo todos os tipos de vidro, folhas e gases mais utilizados, de acordo com as normas DIN 18008:2010-12, E DIN EN 13474 e a regulação TRLV:2006-08
- Consideração opcional de acoplamento de corte de camadas
- Consideração de cargas climatéricas
- Cálculo linear ou análise não linear de acordo com a análise de grandes deformações. análise
- Análise de tensões, verificação dos estados limite último e de utilização
- Representação gráfica de todos os resultados no RFEM
- Possibilidade de filtrar resultados e escalas de cores em tabelas de resultados
- Exportação direta de dados para o MS Excel
