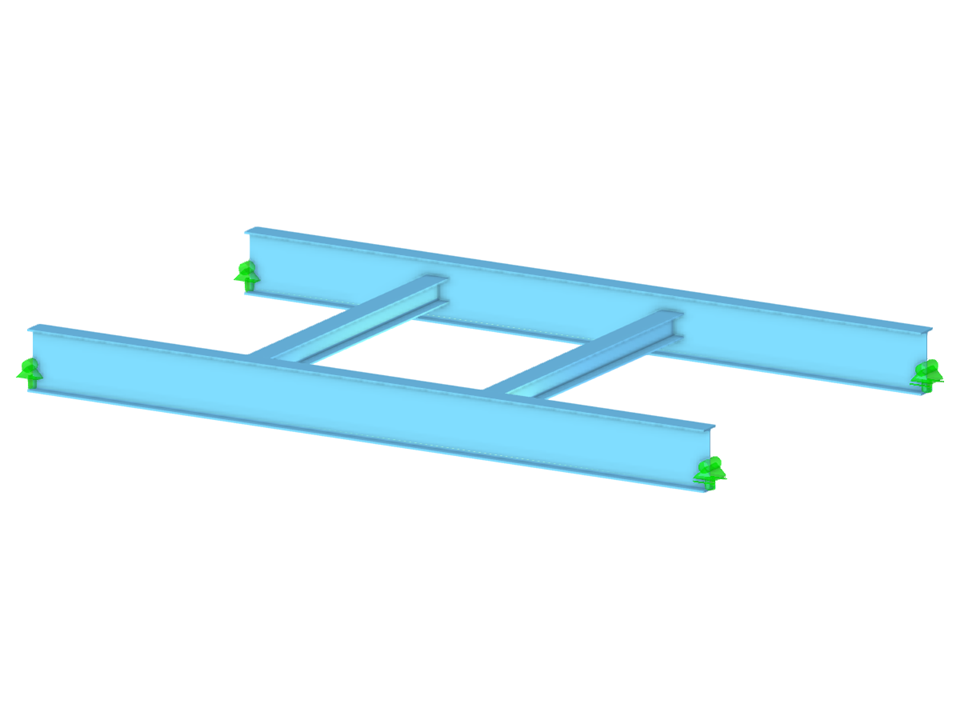

Torção de empenamento de barra
Número de nós | 8 |
Número de linhas | 4 |
Número de barras | 4 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 2 |
Número de combinações de cargas | 6 |
Número de combinações de resultados | 0 |
Peso total | 2,429 t |
Dimensões | 7,200 x 0,000 x 4,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
- Consideração de sete direções de deformação locais (ux, uy, uz, φx, φy, φz, ω) ou oito esforços internos (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω) no cálculo de elementos de barra
- Utilizável em combinação com uma análise estrutural de acordo com a análise geométrica linear, análise de segunda ordem e análise de grandes deformações (também podem ser consideradas imperfeições)
- Em combinação com o módulo de análise de estabilidade, permite determinar os fatores de carga críticos e as formas próprias de problemas de estabilidade, tais como encurvadura por torção e encurvadura por flexão-torção
- Consideração de chapas de extremidade e reforços transversais como molas de empenamento ao calcular as secções em I com determinação automática e representação gráfica da rigidez da mola de empenamento
- Representação gráfica do empenamento da secção das barras na deformação
- Integração total com o RFEM e o RSTAB
O cálculo da torção com empenamento é realizado em todo o sistema. Tenha em consideração o sétimo grau de liberdade adicional para o cálculo da barra. As rigidezes dos elementos estruturais ligados são automaticamente consideradas. Isto significa que não é necessário definir rigidezes de mola equivalentes ou condições de apoio para um sistema separado.
Pode depois utilizar os esforços internos do cálculo que tem torção com empenamento nos módulos para o dimensionamento. Considere o bimomento de empenamento e o momento de torção secundário dependendo do material e da norma selecionada. Uma aplicação típica é a análise de estabilidade de acordo com a teoria de segunda ordem com imperfeições em estruturas de aço.
Sabia que? A aplicação não está limitada apenas a secções de aço de parede fina. Isto permite, por exemplo, o cálculo do momento derrubante ideal de vigas com secções de madeira maciça.
- Pode ativar ou desativar a utilização do torção com empenamento no separador Módulos dos dados gerais do modelo'.
- Após a ativação, a interface de utilizador no RFEM é alargada com novas entradas no navegador, nas tabelas e nas caixas de diálogo.
No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
