Viga tensionada a partir de baixo | Cordas poligonais na parábola | Número ímpar de vãos

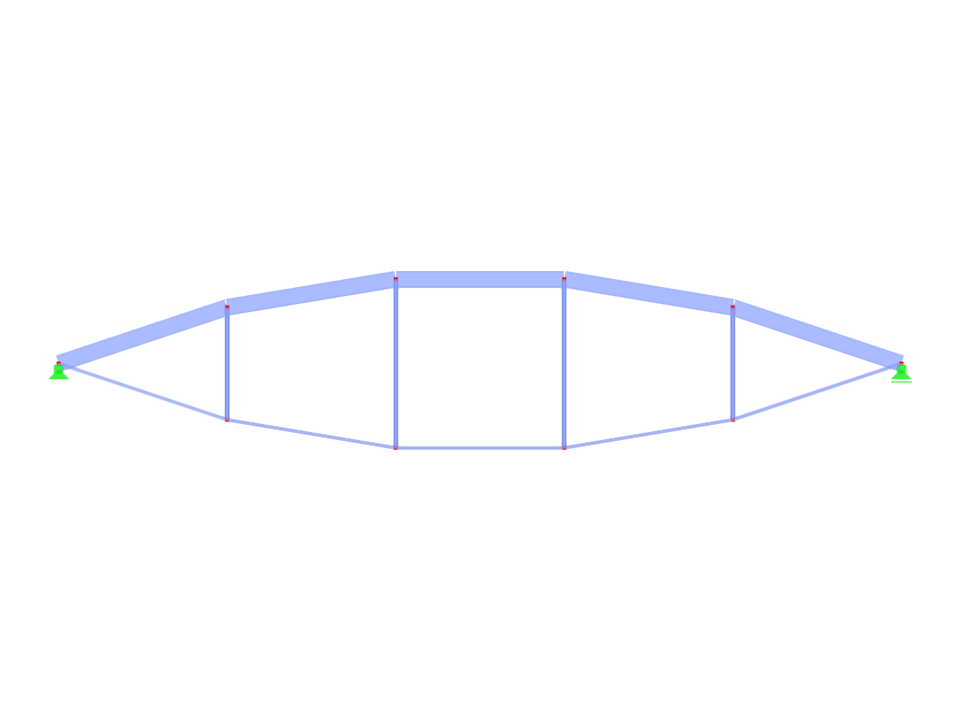

IBB008p-plg | Viga em corda invertida
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 10 |
| Número de linhas | 14 |
| Número de barras | 14 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,311 t |
| Dimensões | 10,000 x 2,000 x 0,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Seminário web
Seminário web
Função do programa
Função do programa
Função do programa
Função do programa
Função do programa
Função do programa
.png?mw=350&hash=f2446d65fd4147557356c314f9fd8b1f6d59469b)
No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
O módulo Dimensionamento de aço permite realizar verificações de estabilidade e de secção de acordo com as secções 6.1.2–6.1.5 e 6.1.8–6.1.10 para secções formadas a frio segundo a EN 1993-1-3.
O dimensionamento de barras de aço formadas a frio de acordo com as normas AISI S100-16/CSA S136-16 está disponível no RFEM 6. O dimensionamento pode ser acedido selecionando "AISC 360" ou "CSA S16" como norma no módulo Dimensionamento de aço. "AISI S100" ou "CSA S136" é então selecionado automaticamente para o dimensionamento formado a frio.
O RFEM aplica o método da resistência direto (DSM) para calcular a carga de encurvadura elástica da barra. O método da resistência direta oferece dois tipos de soluções, numéricas (método das tiras finitas) e analíticas (especificação). A curva de assinatura do FSM e as formas de encurvadura podem ser vistas em Secções.
Gostaria de efetuar verificações de secções para barras de aço formadas a frio de acordo com a EN 1993-1-3? Quer se trate de perfis formados a frio da base de dados de secções ou de secções gerais formadas a frio (não perfuradas) RSECTION, o seu programa de cálculo estrutural irá ajudá-lo a determinar a secção efetiva tendo em consideração a encurvadura local e a instabilidade da forma. Também é possível realizar a verificação de secção de acordo com a EN 1993-1-3, 6.1.6. Os esforços internos do cálculo de torção com empenamento (7 GDL) são considerados através da verificação de tensões equivalentes.
