227x

003092

2022-01-11

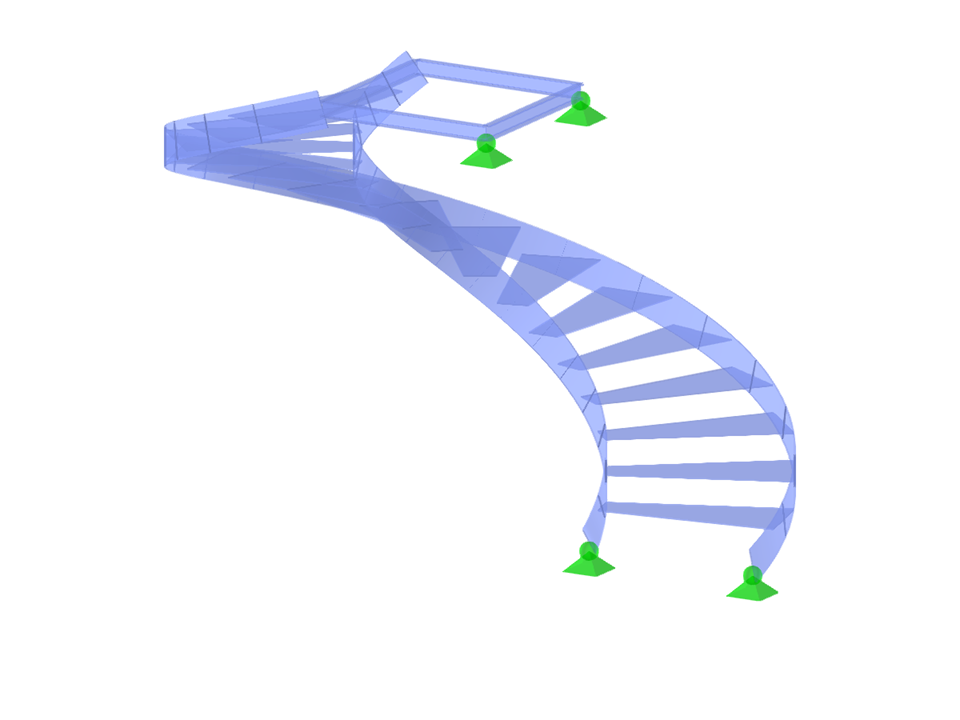

Escadas | Circular | Para cima-esquerda

Longarinas: barras curvadas, roscas: barra, barras

(0)

0 de 5 estrelas

5 estrelas		0
4 estrelas		0
3 estrelas		0
2 estrelas		0
1 estrela		0

STS020-crv-b | Escadas

Versão do ficheiro

Parâmetros de bloco editáveis dinamicamente
Número de nós	76
Número de linhas	57
Número de barras	57
Número de superfícies	0
Número de sólidos	0
Número de casos de carga	1
Número de combinações de cargas	0
Número de combinações de resultados	0
Peso total	0,956 t
Dimensões	4,000 x 3,200 x 4,000 m

Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
