Faça aqui o download do modelo de uma secção em T e abra-o com o programa de propriedades de secções RSECTION.
Este modelo foi utilizado no seminário web gratuito 'Determinação de propriedades de secções e análises de tensões no RSECTION 1' em 15 de fevereiro de 2022 (em alemão, 17 de fevereiro de 2022 em inglês).

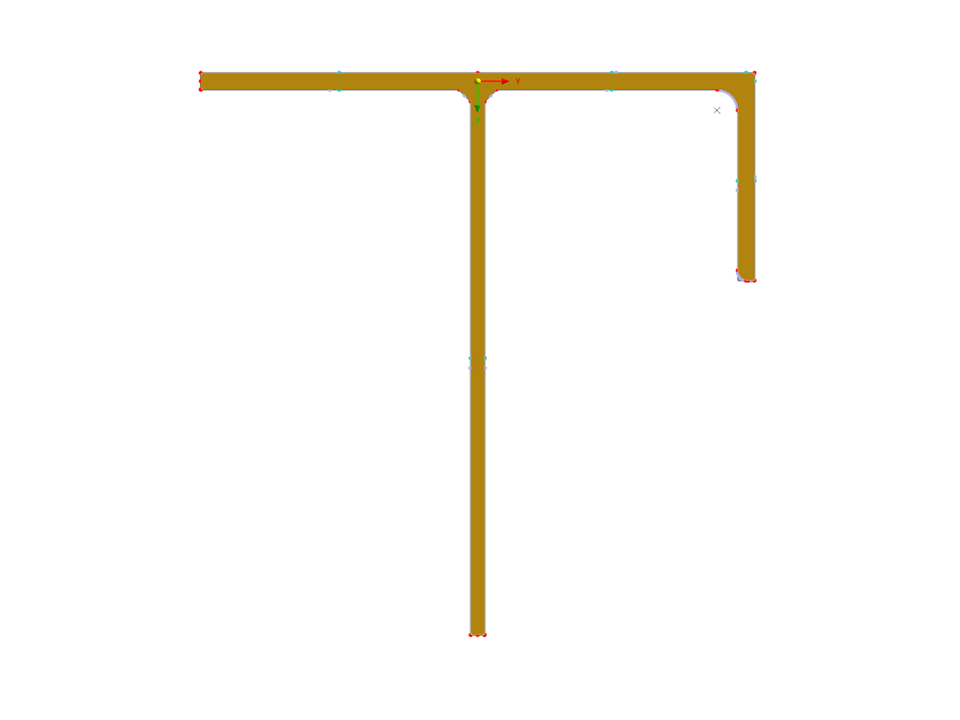

secção em T
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
