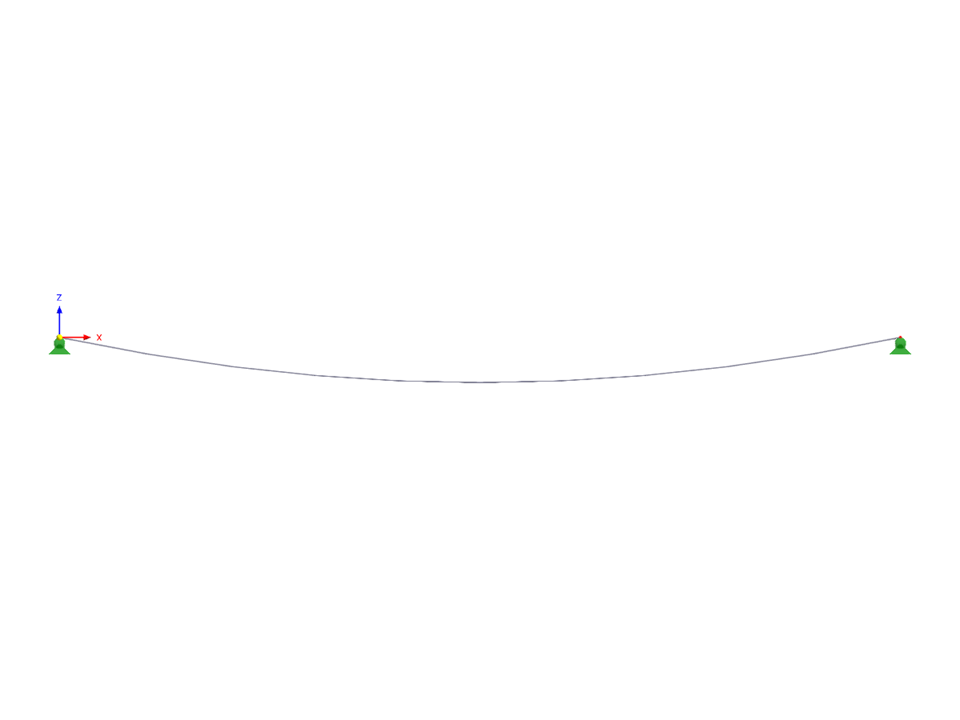

Barra de cabo incluindo a análise form-finding.
Barra de cabos para determinação de forma
Número de nós | 2 |
Número de linhas | 1 |
Número de barras | 1 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 4 |
Número de combinações de cargas | 4 |
Número de combinações de resultados | 0 |
Peso total | 0,009 t |
Dimensões | 9,144 x 0,000 x 0,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
