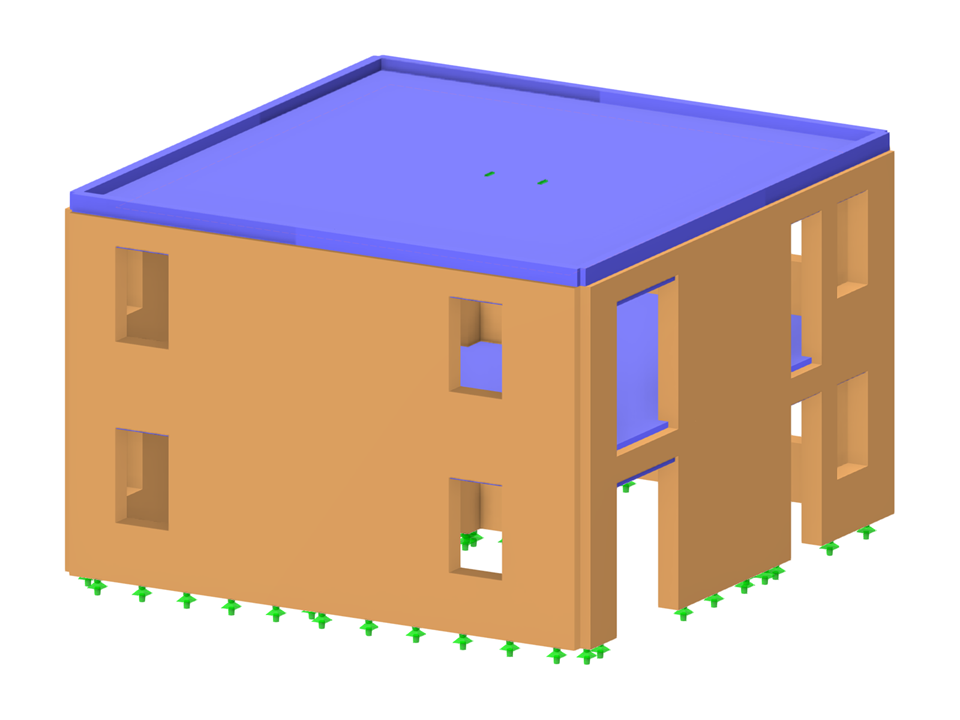

Edifício residencial em alvenaria com sótão
| Número de nós | 148 |
| Número de linhas | 190 |
| Número de barras | 20 |
| Número de superfícies | 30 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 0 |
| Peso total | 172,621 t |
| Dimensões | 9,480 x 6,400 x 9,880 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
