Faça aqui o download do modelo de uma estrutura de pórtico fixo com script e abra-o com o programa de elementos finitos RFEM.
Este modelo foi utilizado no seminário web gratuito 'Novas funções no RFEM 6 e RSTAB 9' de 12 de maio de 2022 (em árabe).

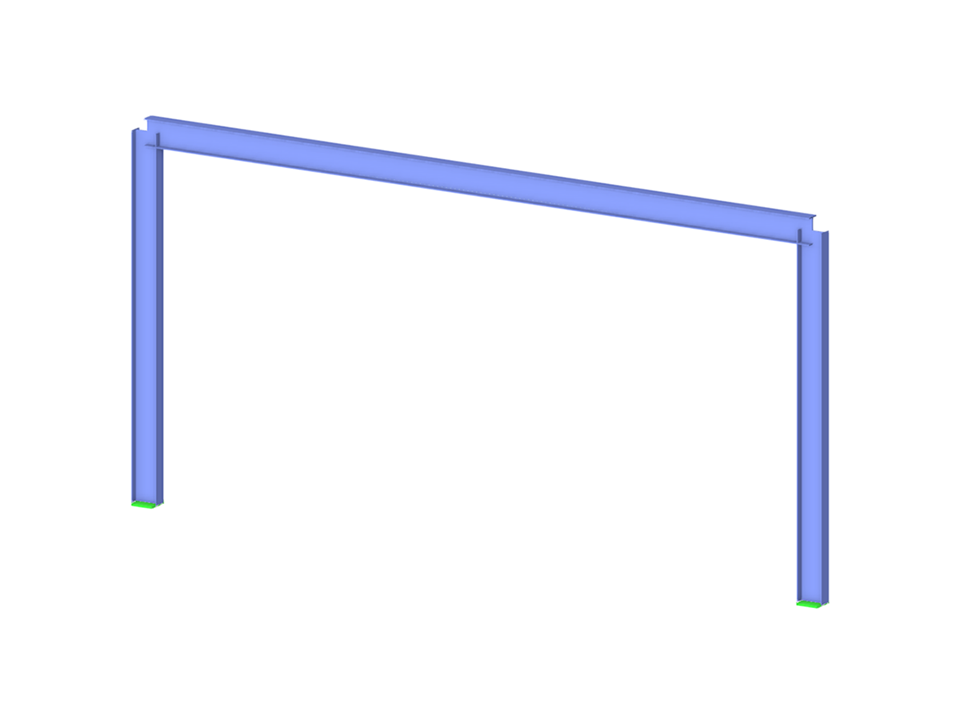

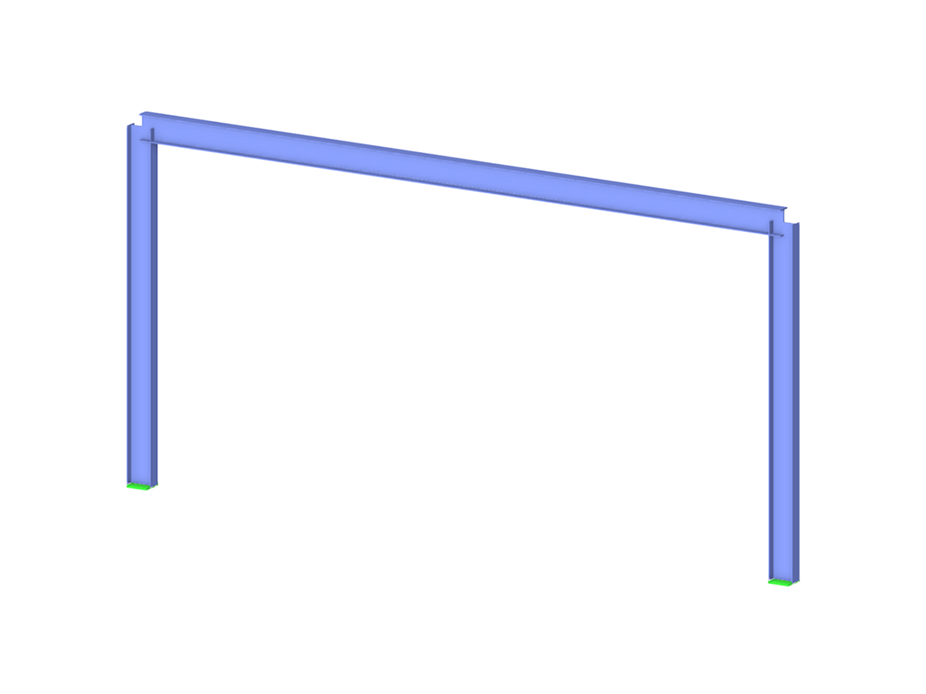

Estrutura de aço fixa com script
Número de nós | 4 |
Número de linhas | 3 |
Número de barras | 3 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 2 |
Número de combinações de cargas | 4 |
Número de combinações de resultados | 0 |
Peso total | 0,676 t |
Dimensões | 8,000 x 4,000 x 0,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
