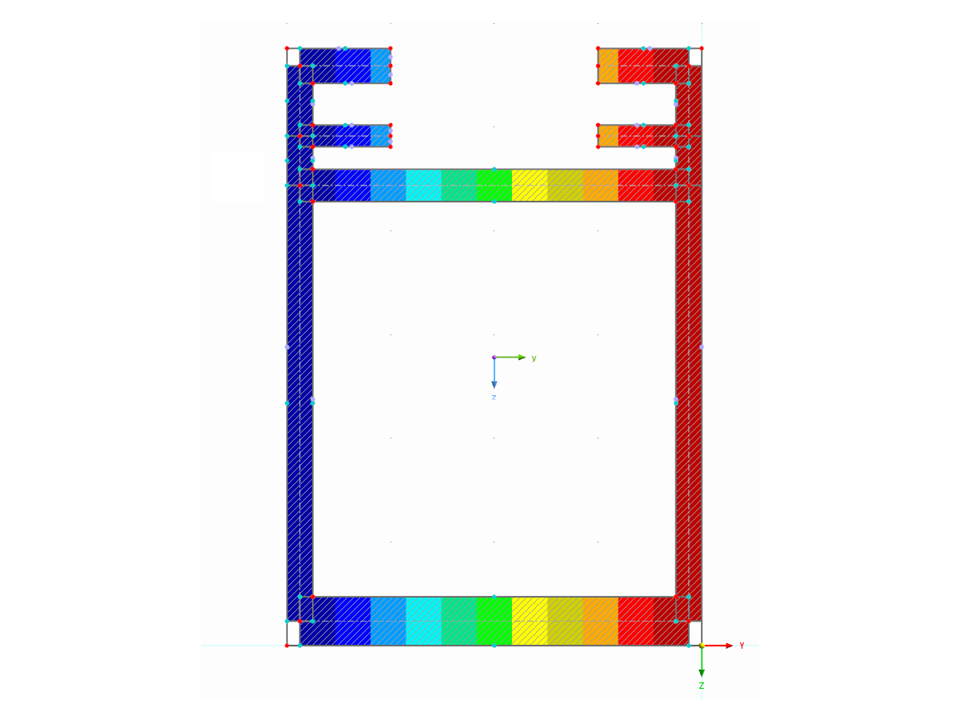

Faça aqui o download do modelo de extrusão de alumínio e abra-o com o programa de elementos finitos
RSECTION.
Este modelo foi utilizado no seminário web gratuito 'ADM 2020 Aluminum Design in RFEM 6' de 25 de maio de 2022 (em inglês).
Extrusão de alumínio | ADM 2020
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Seminário web
Seminário web
Função do programa
Função do programa
Função do programa
Função do programa
Pode utilizar a opção "Malha independente preferível" nas configurações da malha de EF para criar uma malha de EF independente entre si para os objetos integrados. Isto permite gerar uma malha de EF significativamente mais detalhada e precisa para objetos individuais que são integrados entre si.
No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
No RFEM 6 e no RSTAB 9, tem a opção de inserir "Objetos visuais" como objetos auxiliares. Pode importar os formatos de ficheiro 3ds, stl e obj.
Estes objetos permitem criar uma melhor referência às dimensões.
Tem secções individuais dos pilares ou geometrias de paredes angulares e necessita de uma verificação ao punçoamento para essas áreas?
Não tem qualquer problema. No RFEM 6, é possível realizar verificações ao punçoamento não apenas para secções retangulares e circulares, mas também para qualquer forma de secção.
