Sistema de treliças para superfícies duplamente curvadas.
Com vãos variáveis.
Quatro superfícies hypar sobre uma planta quadrada.

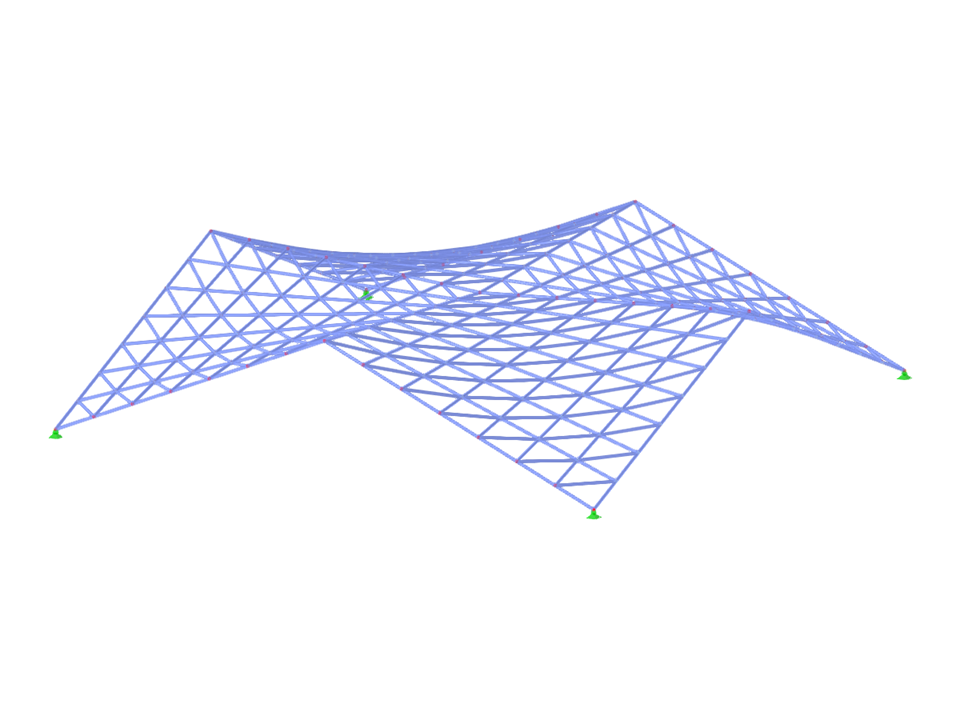

TSC005 | Sistema de treliças para superfícies duplamente curvadas
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 225 |
| Número de linhas | 616 |
| Número de barras | 616 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 3,955 t |
| Dimensões | 14,000 x 3,000 x 14,000 m |
