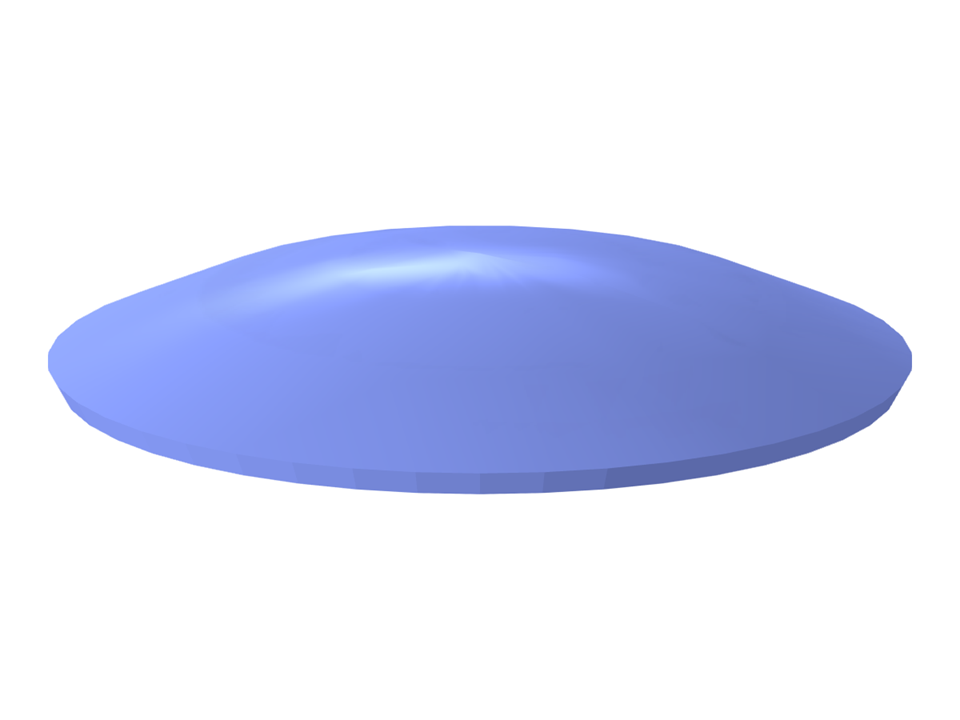

Cabeça de disco convexo em aço de um recipiente de pressão.
HPV010-a | Altura do reservatório de pressão de disco convexo
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 2 |
| Número de linhas | 2 |
| Número de barras | 0 |
| Número de superfícies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 5,729 t |
| Dimensões | 2,952 x 0,381 x 2,952 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
