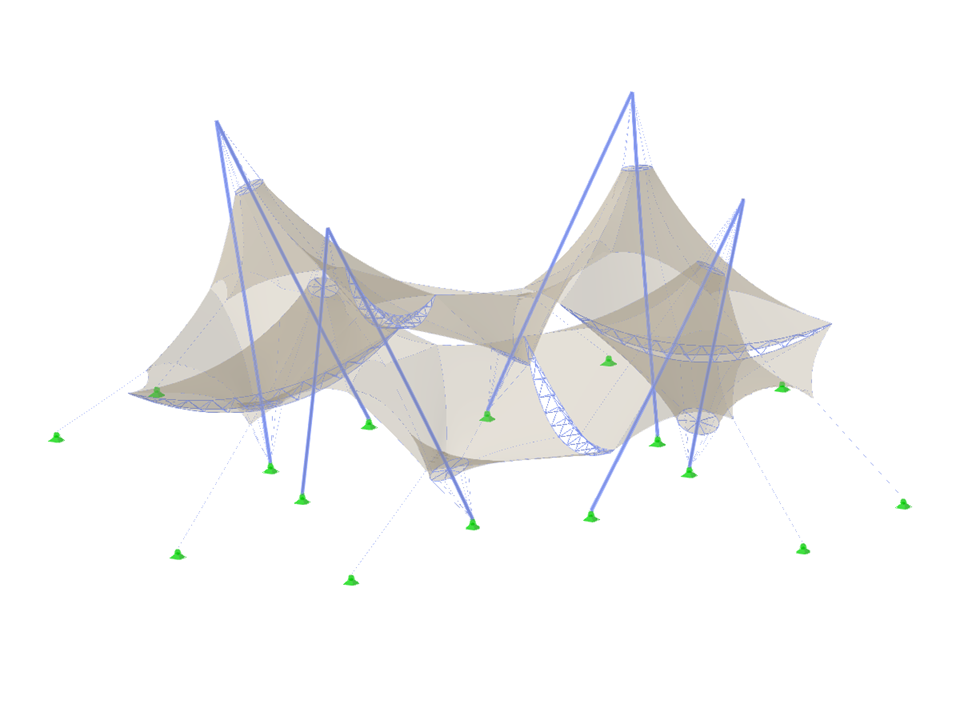

TMS062 | Estrutura de membranas com pilares triangulares

Este artigo mostra como gerir os dados de entrada para as configurações de dimensionamento de barras e superfícies no módulo Análise tensão-deformação.

O RWIND 2 é um programa para a geração de cargas de vento com base em CFD (Computational Fluid Dynamics). A simulação numérica do fluxo de vento é gerada em torno de qualquer edifício, incluindo tipos de geometria irregulares ou únicos, para determinar as cargas de vento em superfícies e barras. O RWIND 2 pode ser integrado no RFEM/RSTAB para a análise e dimensionamento estrutural ou como uma aplicação autónoma.

No RFEM 6 é possível guardar objetos selecionados (assim como estruturas completas) como blocos e utilizá-los novamente noutros modelos. Existem três tipos de blocos: Sem parâmetros, com parâmetros e blocos dinâmicos (em JavaScript). Este artigo apresenta o primeiro tipo de blocos (sem parâmetros).

Em comparação com o módulo adicional RF-FORM-FINDING (RFEM 5), o módulo Form-finding inclui as seguintes novas funções para o RFEM 6:

• Especificação de todas as condições de fronteira de carga da determinação da forma num caso de carga
• Armazenamento dos resultados de form-finding como estado inicial para posterior análise do modelo
• Atribuição automática do estado inicial de form-finding através de assistentes de combinação para todas as situações de carga de uma situação de dimensionamento
• Condições de fronteira de geometria da determinação da forma adicionais para barras (comprimento sem tensão, flecha vertical máxima, flecha vertical de ponto baixo)
• Condições de fronteira de carga da determinação da forma adicionais para barras (força máxima na barra, força mínima na barra, componentes de tração horizontal, tração na extremidade i, tração na extremidade j, tração mínima na extremidade i, tração mínima na extremidade j)
• Tipo de material "Tecido" e "Folha" na biblioteca de materiais
• Form-finding paralelos num modelo
• Simulação de estados de form-finding sequenciais em conexão com o módulo Análise das fases de construção (CSA)

Assim que ativa o módulo Form-finding nos dados gerais, um efeito de determinação da forma é atribuído aos casos de carga com a categoria de "Pré-esforço" em conjunto com as cargas de determinação da forma do catálogo de cargas de barras, superfícies e sólidos. Trata-se de um caso de carga de pré-esforço. Este transforma-se numa análise de determinação da forma para o modelo completo com todos os elementos de barras, superfícies e sólidos definidos no mesmo. A determinação da forma dos elementos de barra e membrana relevantes no modelo completo pode ser realizada através de cargas de determinação da forma especiais e definições de carga regulares. Estas cargas de determinação da forma descrevem o estado esperado de deformação ou de força após a determinação da forma nos elementos. As cargas regulares descrevem o carregamento externo do sistema completo.

Sabe exatamente como é que o form-finding é realizado? Em primeiro lugar, o processo de determinação da forma dos casos de carga com a categoria de casos de carga "Pré-esforço" desloca a geometria da malha inicial para uma posição de equilíbrio ideal através de ciclos de cálculo iterativos. Para esta tarefa, o programa utiliza o método da Updated Reference Strategy (URS) do Prof. Bletzinger e do Prof. Ramm. Esta tecnologia é caracterizada por formas de equilíbrio que, após o cálculo, cumprem quase exatamente as condições de fronteira de determinação da forma inicialmente especificadas (flecha, força e pré-esforço).

Além da descrição pura das forças ou flechas esperadas nos elementos a serem formados, a abordagem integral do URS também permite uma consideração de forças regulares. No processo global, isso permite, por exemplo, uma descrição do peso próprio ou uma pressão pneumática por meio de cargas de elemento correspondentes.

Todas estas opções dão ao núcleo de cálculo o potencial para calcular formas anticlásticas e sinclásticas que estejam em equilíbrio de forças para geometrias planas ou de rotação simétrica. Para poder implementar individualmente ou conjuntamente os dois tipos de forma realista num ambiente, o cálculo oferece duas opções para descrever os vetores de força de determinação da forma:

• Método de tração – descrição dos vetores de força de determinação da forma no espaço para geometrias planas
• Método de projeção – descrição dos vetores de força de determinação da forma num plano de projeção com fixação da posição horizontal para geometrias cónicas
